Занурювальні (глибинні) насоси для колодязів та свердловин - вибір і схема підключення

Насосна установка - головний елемент будь-якого водопроводу. Від правильності її вибору багато в чому залежить ефективність і надійність роботи всієї системи.

Для облаштування колодязів та свердловин сьогодні використовують два типи насосів - поверхневі й заглибні.

Про існуючих різновидах, технічних параметрах і особливості вибору заглибних установок ми поговоримо в нашій статті.

Види і характеристики погружних насосів

Перші використовуються для подачі води з колодязів і свердловин, викопаних в піщаних грунтах. Їх головні переваги - надійність, простота конструкції і доступна ціна. Найпопулярніші торгові марки - «Струмочок» і «Малюк».

Принцип роботи вібраційної помпи полягає у взаємодії магнітного поля котушки зі сталевим штоком, на якому насаджена гумова діафрагма. Змінний струм змушує шток здійснювати коливання з частотою 50 Гц. Вони передаються еластичною діафрагми, що створює розрідження в робочій камері. Під її дією вода з джерела рухається в корпус насоса і виштовхується з нього в трубу водогону.

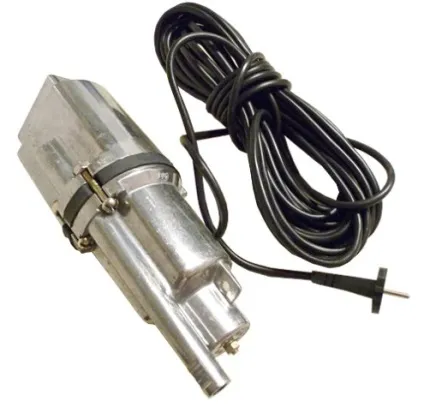

Вібраційний погружний насос

Роблячи вибір насосу для колодязя або свердловини, не слід забувати про достоїнства відцентрових установок. Вони здатні підняти воду з великої глибини, тому використовуються не тільки в колодязях, але і в артезіанських свердловинах. Основа такого насоса - колесо з лопатями, насаджене на вал електродвигуна. При його обертанні в корпусі створюється тиск, виштовхує воду в прямого трубопроводу.

Занурювальні відцентрові насоси

За особливостями конструкції розрізняють одне і багатоступінчасті відцентрові насоси. Кількість ступенів підйому у них дорівнює кількості робочих коліс з лопатями. Чим їх більше, тим потужніше та продуктивніше установка.

Вихрові насоси за принципом дії схожі з відцентровими. Вони використовуються для підйому рідини з глибоких свердловин.

Назва гвинтового насоса говорить сама за себе. Головним елементом установки є гвинт (шнек), обертання якого створює тиск в робочій камері. Такі помпи ставлять в артезіанські свердловини та колодязі. Вони відрізняються високою надійністю і здатністю без поломок перекачувати рідини з великою кількістю абразивних часток (піску).

Гвинтовий насос в розрізі

Схема водопостачання із застосуванням занурювальних насосів

Для правильного монтажу водопроводу необхідно чітко уявляти собі, з яких елементів він складається. Новачкам в цій справі допоможе схема підключення глибинного насоса, на якій вказано їх розташування і найменування.

Слід зазначити, що принципової різниці в підключенні вібраційних, відцентрових, гвинтових і вихрових насосів не існує. Всі ці агрегати працюють в парі зі зворотним клапаном, який ставиться поряд з помпою або перед гідроакумулюючим баком.

Установка глибинного насоса не обходиться використання в схемі водопостачання реле тиску. Воно відповідає за підтримання тиску в магістралі в заданих користувачем (або виробником) межах.

Захист двигуна від перегріву (коли рівень води опускається нижче насоса) забезпечує реле сухого ходу, що монтується на водопровідній трубі. Потрібно відзначити, що насос погружного типу, забезпечений вимикачем поплавця - «жабою», не потребує встановлення такого реле. При зниженні рівня води нижче його корпусу спрацьовує захист і вимикає двигун.

Бак-гідроакумулятор необхідний для роботи будь-якої насосної установки (і глибинної, і поверхневої). Це буферний елемент, який зменшує частоту включення насоса, продовжуючи термін його служби. Якщо в системі немає гідроакумулятора, то двигун буде включатися після кожного відкривання водоразборного крана і насос швидко вийде з ладу. Обійтися без нього можна тільки в тому випадку, коли на горищі будинку встановлена накопичувальна ємність з датчиком рівня. Накачавши в неї воду, насос відключається до моменту, поки рідина не буде витрачена до встановленого користувачем рівня. Після цього датчик подасть насосу команду на включення і цикл повториться.

Зливний кран на магістралі також необхідний. Без нього ви не зможете звільнити труби, бойлер і накопичувальний бак від води для проведення ремонту або профілактики системи.

В яких випадках вигідно ставити погружной насос, а в яких насосну станцію?

Збираючись провести воду в приватний будинок з колодязя або свердловини. потрібно вирішити питання вибору типу насосної установки.

Поверхнева станція - оптимальний варіант при таких вихідних даних системи водопостачання:

Відстань від джерела води до будівлі невелике (15-20 метрів).
Висота підйому не перевищує 8-12 метрів.

Якщо ж колодязь або свердловина глибокі, а до будівлі потрібно тягнути як мінімум 30 метрів водопровідної труби, то краще купити потужний занурювальний насос. Важливий плюс такого агрегату - надійність в роботі і відсутність необхідності в утепленні приямку (при установці на дворі).

Оскільки погружной насос знаходиться в колодязі або свердловині, то шум від його роботи в будинку не чути. Насосна станція, навпаки, навіть при установці в підвалі має потребу в гарній звукоізоляції.

Є один чисто психологічний момент, що впливає на вибір насосної станції при інших рівних з занурювальним насосом умовами подачі (натиск, продуктивність). Це більш висока складальна готовність установки. В одному модулі тут змонтований насос, гідроакумулятор, манометр, реле тиску і реле захисту від сухого ходу. У насосу основні вузли поставляються по-окремо, тому новачкам нелегко зібрати їх в єдину систему.

Виробники знайшли вихід з даної ситуації і пропонують покупцям побутові заглибні установки, що складаються всього з двох частин - насоса і блоку автоматики, вже підключеної до баку-гідроакумулятори.

Як правильно підібрати погружной насос?

Якщо в минулому столітті мрією дачника був насос «Малюк» або «Струмочок», то сьогодні на ринку представлений величезний асортимент заглибних помп.

При цьому алгоритм вибору установки залишився незмінним і включає всього два параметри:

Продуктивність насоса (м3 / год);
Напір (метри).

Ці дві величини знаходяться між собою в обернено пропорційній залежності. Це означає, що чим більшу продуктивність розвиває установка, тим з меншою глибини вона зможе підняти воду.

Для ілюстрації цього факту пропонуємо вивчити таблицю №1, в якій видно залежність між основними параметрами насоса.

У паспорті помпи виробник вказує дві крайні величини: максимальну подачу (продуктивність) і максимальний напір. Тому, купуючи насос з напором в 85 метрів, пам'ятайте про те, що при такому підйомі його подача у водопровід буде дорівнює нулю. Реальні робочі характеристики агрегату знаходяться посередині. Саме вони повинні прийматися в розрахунок при вивченні паспортних даних.

Давайте разом дамо відповідь на питання, який погружной насос краще вибрати, спираючись на дані таблиці №1. Припустимо, що висота підйому в колодязі (або свердловині) становить 8 метрів (6 метрів до дзеркала води + 2 метра на занурення насоса). Відстань до будинку - 30 метрів, висота підйому води в будинку (на другий поверх) - 5 метрів.

Втрата напору на горизонтальній ділянці водопроводу для спрощення приймається рівною 1 метру на 10 метрів довжини труби.

Ще одна величина, яку обов'язково потрібно врахувати - втрати напору на подолання фільтрів, трійників і поворотів труб. Точно підрахувати її можна, користуючись спеціальними таблицями. Ми ж приблизно приймемо цю величину рівної 10% напору.

Вода повинна прийти в гідроакумулятор під тиском від 1,5 до 3,0 атмосфер (бар). Для цього додатково буде потрібно від 15 до 30 метрів напору помпи (для розрахунку приймаємо 20 метрів).

Підсумкова цифра буде виглядати так:

Вертикальний підйом - 8 + 5 = 13 м.
Горизонтальна подача - 30 м х 0,1 = 3 м.
Створення тиску в системі - 20 м.

Разом: 13 + 3 + 20 = 36 м + 36 х 0,10 (на втрати) = 40 метра напору.

У нашій таблиці такого напору приблизно відповідає продуктивність насоса в 0,55 м3 / год. Багато це чи мало? Для сім'ї з 2-3 чоловік цілком достатньо. Для більшої кількості мешканців буде потрібно більш продуктивна установка.

Життєвий принцип «купуй з запасом» при виборі насоса виправданий лише частково. Якщо ви купите агрегат, натиск у якого буде на 20-25% вище розрахункового, це нормально. Якщо ж він перевищить його в 2 рази, то ви однозначно переплатите.

Популярні марки і орієнтовні ціни

Вибираючи глибинний насос, кожна людина прагне купити не дуже дороге, але максимально міцний продукт.

Високі оцінки користувачів заслужили німецький бренд Grundfos (Грундфос), а також італійські Pedrollo (Педроло) і Dab (Даб). Їх помпи відрізняються високою якістю збірки і надійністю в роботі.

Той, хто не обмежений у коштах, вважає за краще купити погружний насос для свердловини з автоматикою одного із зазначених брендів. Орієнтовні ціни за агрегати середньої продуктивності (3 м3 / год) і напору (70 метрів) тут знаходяться в діапазоні від 25 до 60 тис. Руб.

Grundfos SQ 2-55

Моделі агрегатів, призначених для колодязів, в середньому ціновому діапазоні коштують трохи дешевше від 17 до 30 тис. Рублів.

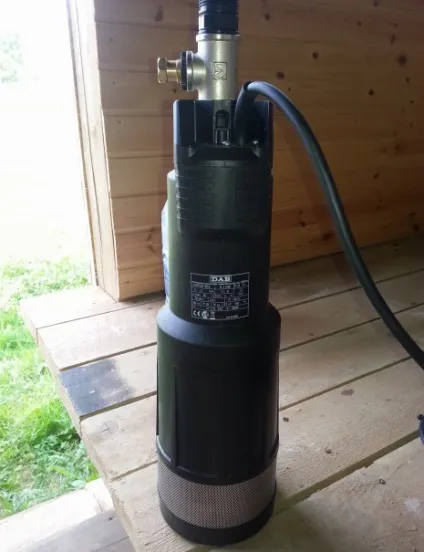

DAB Divertron 1200M

Вартість заглибних насосів для свердловин і колодязів вітчизняних виробників Боломса, Водолій, Калібр і Джілекс демократичніша. Ціна найпростіших моделей для водопостачання з колодязя починається з 2 тис. Рублів. Хімічні агрегати коштують в середньому від 9 до 18 тис. Рублів.

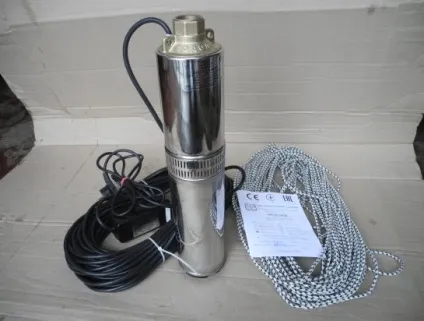

ВОДОЛІЙ БЦПЕ 0,5 - 40 У

Популярні у дачників насоси вібраційного типу «Струмочок» і «Малюк» займають нижчу цінову групу, незважаючи на хороші експлуатаційні якості. Придбати таку техніку можна за ціною від 1 600 до 2 800 руб.
