Найчастіше в поломки, які з'являються в простій системі ручного гальма, винен недосвідчений водій, який забув при старті встановити важіль в початкове положення. На панелі проборов повинна горіти сигналізує лампочка, яка вказує на те, що машина встановлена на «ручник», але, незважаючи на це багато водіїв все-таки не вимикають гальмо.
Зазвичай, заміна ручного гальма ВАЗ 2109 в більшій мірі потрібно водіям-новачкам. У деяких випадках можна обійтися простим регулюванням гальма.
Заміна ручного гальма на ваз 2109 - це робота, яку можна спокійно виконати і в домашніх умовах.

Навіщо потрібен ручник

Заміна троса ручного гальма ваз 2109

За рахунок ручного або стоянкового гальма машина утримується в одному положенні в умовах тривалої стоянки. Крім цього їм користуються для аварійного або екстреного гальмування при русі.
По суті, це пригальмовує пристрій, що застосовується в тих випадках, коли неможливо або важко використовувати основний і ножні гальма.

Примітка! Необхідність застосування ручного гальма також виникає тоді, коли потрібно «газувати» і одночасно утримувати машину від скочування.

конструкція ручника

Заміна троса ручного гальма на ваз 2109

Така гальмівна система по влаштуванню досить проста.
У неї входять:

гальмівні механізми для задніх коліс саме для цього класу машини;
механічний привід.

Сам же привід складається з:

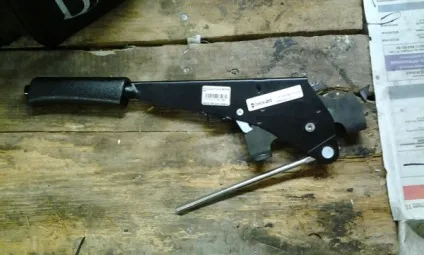

важеля ручника ваз. який розміщується безпосередньо в кабіні біля крісла водія на осьовій лінії;
передніх і задніх приводних тросів.

Кінці заднього троса підключаються до важелів гальмівних колодок ручного приводу.

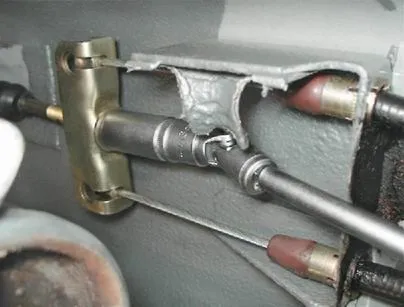

В області підведення переднього троса до задніх ділянок розміщуються:

зрівнювач;
гайка для регулювання;
контргайка і пружина оттяжная, за допомогою якої передній трос кріпиться до кронштейну машинного кузова.

Примітка. З відпуском важеля управління пружина послаблює троси і сприяє поверненню уравнителя в початкове положення. У цьому місці і відбувається настройка ручного гальма.

Неполадки ручного гальма

Ваз 2109 регулювання ручного гальма

Зазвичай основна несправність проявляється в тому, що ручне гальмо перестає тримати машину, тому з'являється необхідність його регулювання (см.Регуліровка ручника своїми силами). Така проблема часто з'являється у випадку з вітчизняними автомобілями.
Інша ж несправність полягає в стояночном пристрої, наприклад, може не горіти або безперервного горіти сигналізує лампочка ручника.

Регулювання або підтяжка ручного гальма

Ваз 2109 ручне гальмо і його трос

Як зазначалося раніше, механічний привід даного пристрою підключений до тих же гальмівним колодкам задніх коліс, які починають функціонувати за рахунок основних, гідравлічних гальм автомобіля. За такою причини не будуть зачіпатися несправності, що відбуваються безпосередньо в барабані.
У гіршому випадку були б проблеми з основними гальмами.

Інструменти

Якщо не працює ручне гальмо, його можна відрегулювати.
Для цього будуть потрібні обзавестися такими інструментами:

гайковим ключем 13-го розміру;
пассатижами;
не обійтися без оглядової ями або естакади.

Покрокова інструкція

Дії потрібно проводити в такій послідовності:

машина ставиться на яму для огляду або заганяється на підготовлену естакаду;

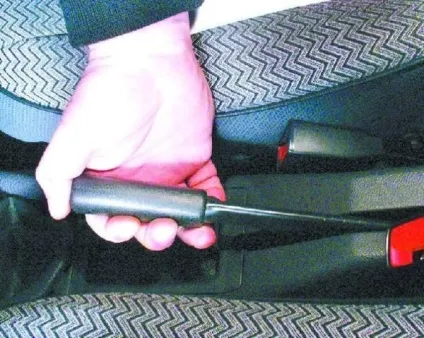

«Ручник» піднімається на два клацання;

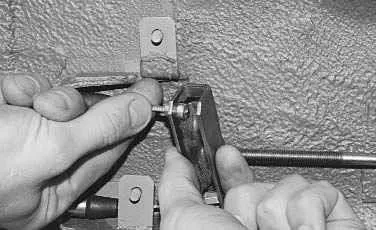

потрібно стати під днище і послабити контргайку вирівнювача;
регулювальна гайка затягується до межі натягу троса;
контргайка затягується.

Коли гайка не натягує трос

Подібна ситуація властива старим, давно використовуваним машинам. Якщо трос був гранично витягнутим, тут не обійтися без заміни.
Крім цього заміна троса буде потрібно, якщо є ознаки значного зносу, так як є велика несподіваного обриву.

Якщо не горить або не відключається лампочка ручника

У даній ситуації важко дати єдині рекомендації, кожен окремий випадок потрібно розглядати за допомогою індивідуальної електронних схем для машини, тільки тоді можна буде приступати до усунення несправності. Якщо при включенні лампочка просто не горить, проблема може полягати в її перегорання, якщо ж вона світиться постійно, то, найімовірніше, сталося замикання в електросистемі, за рахунок якого на приладовій панелі виникли порушення в індикації.

оцінка стану

Ваз 21093 ручне гальмо

Після проведення робіт потрібно перевірити, як добре утримує ручник:

Машину встановлюють на схилі і відтягують на себе гальмівний важіль до фіксації.
Потрібно переконатися, що лампочка не спрацьовує.
Автомобіль можна підштовхнути.
Ручне гальмо повинен добре тримати автотранспорт на місці.
Якщо є необхідність, трос ще трохи підтягується.

Таку перевірку рекомендується проводити регулярно, щоб не трапився несподіваний відмова ручника.

Примітка! Перед поїздкою потрібно завжди звертати увагу на приладову панель, лампочка активації ручника не повинна горіти.

Як змінити трос ручника

Насправді процес заміни дуже простий, досить уважно подивитися і запам'ятати, як він кріпиться.

Якщо трос ручника злітає з важеля приводу ручного гальма

Трапляються такі ситуації, коли трос і колодки в отличном состоянии, але трос спадає з важеля ручника. Щоб він не злітав, рекомендується при установці на місце замазати його імпортним герметиком, який надійно утримує трос на важелі, його можна легко відкрити при зміні колодок.

Примітка! Після використання герметика потрібно почекати приблизно годину до повного висихання.

Чи знімається глушника при затягуванні ручника

Гальмо стоянки ваз 2109

Зовсім немає необхідності демонтувати глушник, його просто злегка відтягують, а за допомогою накидного ключа натягують ручник. Правда, його не вийде сильно підкрутити, але це простіше робиться, ніж при зніманні глушника.
Так як мається на увазі натяжка диска, доведеться залазити під машину. Попередньо потрібно задомкратіть необхідну сторону авто.
З метою безпеки бажано підкласти цегла під колесо або біля домкрата поставити невеликий пень. Добре, якщо в гаражі є оглядова яма, тоді не доведеться займати незручне становище.
Трос натягується гайкою, тому потрібно знайти те місце, де вона розташовується:

Потрібно залізти під машину.
Знайти шпильку з гайкою, до якої кріпиться трос.
Знайти кінці цього троса.
Загвинтити гайку до піднімання ручника на 4 клацання.

Якщо гайка закручена, при цьому ручник добре тримається на 4-му натисканні, то необхідний результат досягнутий.

Примітка! Якщо ручник не тримається в необхідному положенні навіть після підтяжки троса, найімовірніше, буде потрібно зміна гальмівних колодок.
