Заміна ременя газорозподільного механізму і натяжного ролика грм лада пріора (lada priora)

Схема приводу газорозподільного механізму: 1 - зубчастий шків колінчастого вала; 2 - зубчастий ремінь; 3 - шків водяного насоса; 4 - натяжна ролик; 5 - шків розподільного вала випускних клапанів; 6 - задня кришка зубчастого ременя; 7 - шків розподільного вала впускних клапанів; 8 - кільце (диск синхронізації) для датчика фаз; 9 - опорний ролик; А - мітка ВМТ на зубчастому шківі колінчастого вала; В - установча мітка на кришці масляного насоса; З, F - установчі позначки на задній захисній кришці зубчастого ременя; D - установча мітка на шківі розподільного валу випускних клапанів; Е - установча мітка на шківі розподільного вала впускних клапанів

Розподільні вали лада пріора приводяться в обертання від шківа 1 колінчастого вала лада пріора за допомогою пасової передачі з зубчастим ременем. Під шкивами розподільних валів знаходяться два ролика: зліва натяжна 4, праворуч опорний 9. У опорного ролика отвір для кріплення виконано по центру внутрішньої обойми, у натяжної ролика воно розташоване ексцентрично (зміщене від центра на 6 мм). Тому, повертаючи натяжна ролик щодо болта кріплення, можна регулювати натяг ременя.
Шківи розподільних валів відрізняються тим, що до шківа 7 розподільного вала priora впускних клапанів приварений диск синхронізації 8, що забезпечує роботу датчика фаз. Спереду і ззаду привід закритий пластмасовими кришками.
Для установки фаз газорозподілу передбачені установчі позначки А, D, Е на шківах, В на кришці масляного насоса, а також С і F на задній кришці ременя приводу. При правильно встановлених фазах мітка А повинна збігтися з міткою В, а мітки D і Е - з мітками С і F.

Замініть ремінь приводу розподільного вала лада пріора, якщо при огляді ви виявите:

- сліди масла на будь-якій поверхні ременя;
- сліди зносу зубчастої поверхні, тріщини, підрізи, складки і відшарування тканини від гуми;
- тріщини, складки, поглиблення або опуклості на зовнішній поверхні ременя;
- разлохмачіванію або розшарування на торцевих поверхнях ременя лада пріора.

Вам будуть потрібні: інструменти, необхідні для зняття ременя приводу генератора і передньої кришки ременя приводу газорозподільного механізму, ключ «на 15», накидний ключ «на 17», спеціальний ключ для повороту натяжної ролика або знімач стопорних кілець, монтажна лопатка або велика викрутка.

1. Відключіть провід від клеми «мінус» акумуляторної батареї.
2. Зніміть ремінь приводу генератора (див. «Заміна ременя приводу генератора»).
3. Встановіть поршень 1-го циліндра в положення ВМТ ваз 2172 (див. "Встановлення поршня першого циліндра в положення ВМТ такту стиснення лада пріора»).

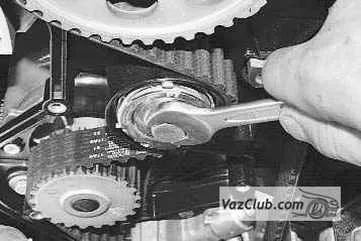

4. Відпустіть ключем «на 15» затяжку болта кріплення натяжної ролика і поверніть натяжна ролик, щоб послабити натяг ременя.

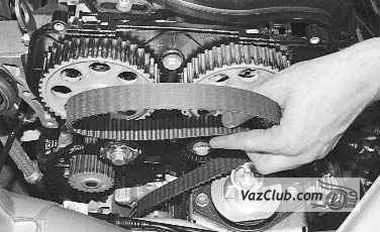

5. Зніміть ремінь зі шківів розподільних валів, натяжної ролика ВАЗ 2171 і зубчастого шківа водяного насоса.

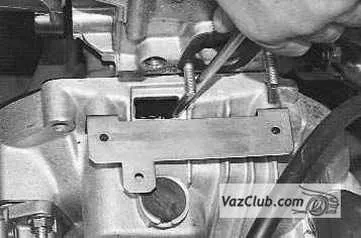

6. Для того щоб відвернути болт кріплення шківа приводу генератора, необхідно зафіксувати колінчастий вал від провертання. Для цього, знявши заглушку в картері зчеплення, помічник повинен за допомогою монтажної лопатки або великої викрутки утримувати колінчастий вал за зуби вінця маховика.

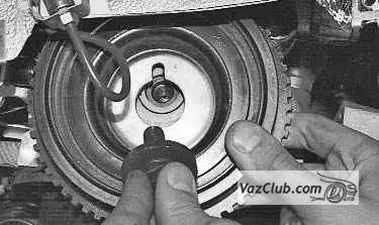

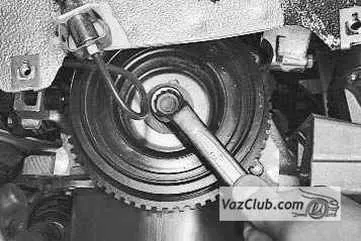

7. Виверніть накидним ключем «на 17» болт кріплення шківа колінчастого вала ...

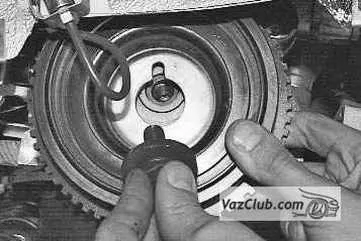

8. ... вийміть його з шайбою і зніміть шків приводу генератора лада пріора з колінчастого вала.

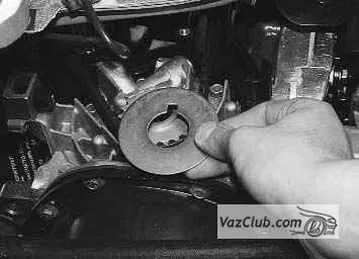

9. Зніміть шайбу зі шківа приводу ременя газорозподільного механізму.

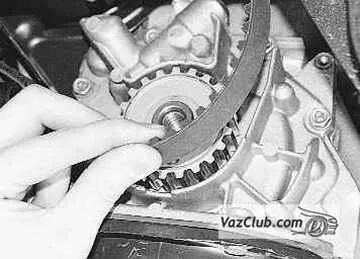

10. Зніміть ремінь приводу газорозподільного механізму з зубчастого шківа колінчастого вала.

11. Перед установкою нового ременя очистіть від бруду і мастила шківи ваз 2170 і натяжна ролик, знежирте їх уайт-спіритом.

12. Встановіть ремінь приводу розподільного вала lada priora в порядку, зворотному зняттю. Шків приводу генератора лада пріора встановлюється тільки в одному положенні. Паз шківа повинен потрапити на приплив шківа приводу газорозподільного механізму.

13. При установці ременя забезпечте натяг його провідної галузі.

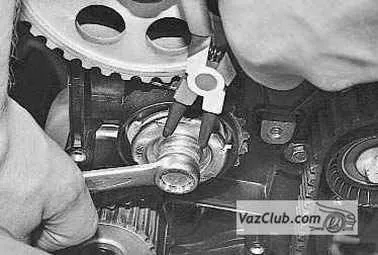

14. Після установки ременя відрегулюйте його натяг. Для цього спеціальним ключем або знімачем стопорних кілець, вставленим в пази зовнішнього диска натяжної ролика, поверніть диск проти годинникової стрілки ...

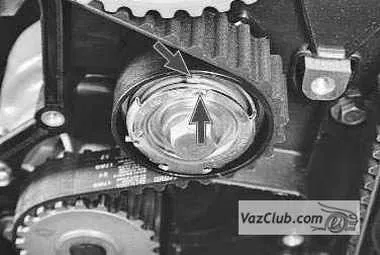

15. ... до суміщення вирізу на зовнішньому диску з прямокутним виступом на внутрішній втулці натяжної ролика. Затягніть ключем «на 15» болт кріплення натяжної ролика моментом, рекомендованим в додатку 1.
Якщо чути шум від ременя приводу розподільного вала, є ймовірність, що вийшов з ладу підшипник натяжної ролика. Зніміть ролик, перевірте працездатність його підшипника. Якщо при провертанні підшипника відчувається заїдання, осьової люфт або помітні сліди витікання мастила з підшипника, замініть натяжна ролик.

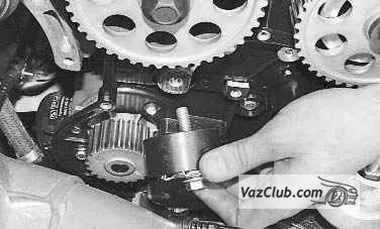

16. Для заміни ролика перед установкою ременя остаточно виверніть болт його кріплення і зніміть ролик.

17. Встановіть новий натяжна ролик в порядку, зворотному зняттю. При цьому диск ролика з маркуванням повинен бути спрямований назовні.

18. Відрегулюйте натяг ременя приводу газорозподільного механізму пріора (див. Пп. 13-15).

19. Встановіть всі зняті деталі і вузли лада пріора в порядку, зворотному зняттю.
