Заміна паливного фільтра
інструмент

Для заміни паливного фільтра знадобляться:
Хрестова викрутка
плоска тонка викрутка
трещетка з головкою на 8 або торцевої ключ на 8
чиста ганчір'я (ганчірки)
трохи літолу або силіконової змазки
бажано балончик очисника (наприклад гальм)
сам паливний фільтр

Відкидаємо сидушку заднього сидіння і вирізану частину килимового покриття.

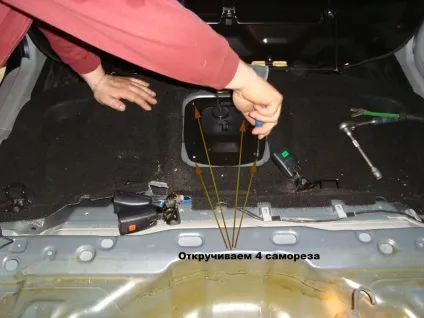

Відкручуємо 4 самореза на кришці, для доступу до паливного насоса

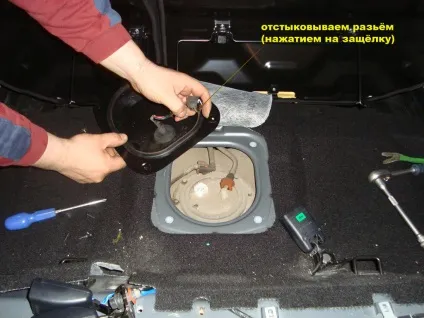

Від'єднуємо разьем від паливного насоса натисканням на засувку роз'ємом

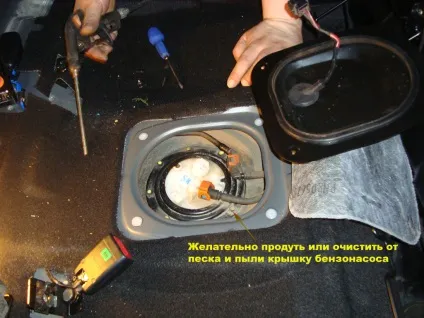

Бажано продути і очистити простір і кришку паливного насоса

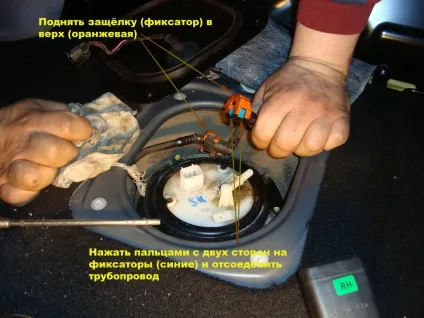

Отстиковиваем топлівопроводи (бажано обидва для зручності):
піднімаємо вгору ораньжевого фіксатор
натискаємо пальцями на засувки (блакитного кольору) з 2 сторін штуцери паливопроводу
розстиковує (стягували) паливопровід від насоса

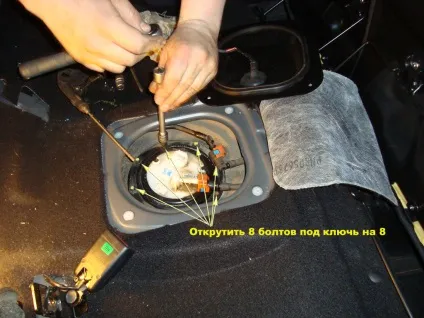

Відкручуємо 8шт. болтів по колу кришки бензонасоса (головка з трещетка на 8)

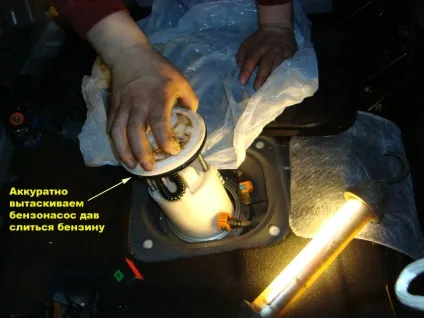

Акуратно дістаємо насос з бака, під кінець можна залишити його під нахилом що б частину бензину скла в бак, під кінець діставати під кутом тому варто Сатка заборника і поплавок датчика рівня палива

Діставши насос можна перевернути його над якийсь ємністю (таз, обрізана каністра) для того що б стік бензин і менше пролилося на стіл.
Володіємо насос на чистій поверхні і починаємо розбирати

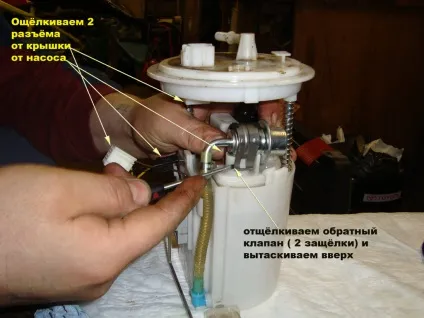

Від'єднуємо 2 роз'ємом
основний від кришки паливного насоса
від моторчика бензонасоса
Отщёлківаем зворотний клапан від фільтра, металева скоба на 2 засувках

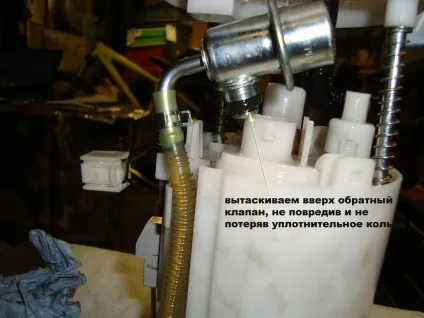

і витягуємо клапан з фільтра, обережно щоб не пошкодити і непотерянной кільце ущільнювача

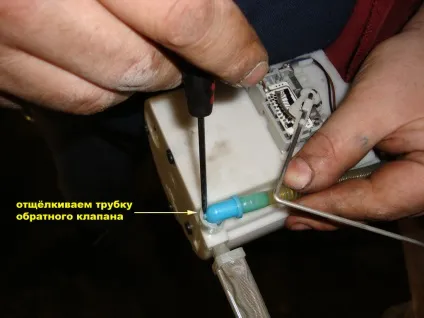

АБО можна спочатку отщёлкнуть трубку зворотного клапана від корпусу а клапан зняти пізніше коли зніміть фільтр

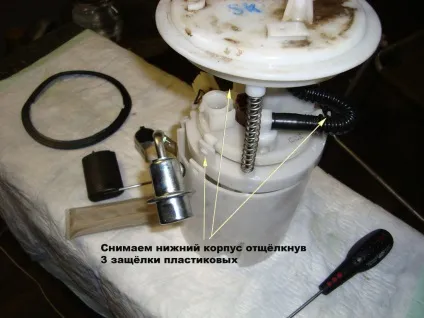

Від'єднуємо нижню частину корпусу паливного насоса, поступово отщёлківая 3 пластикові засувки по колу

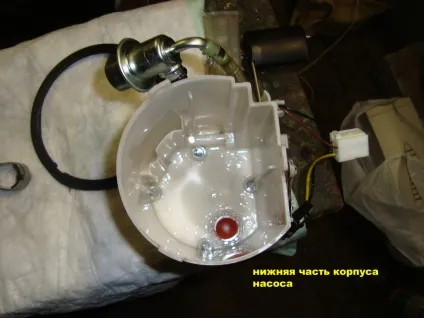

Ось так виглядає нижня частина

Знімаємо верхню кришку насоса

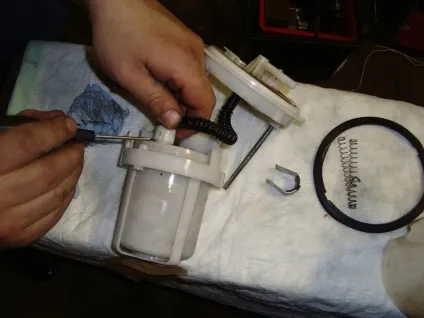

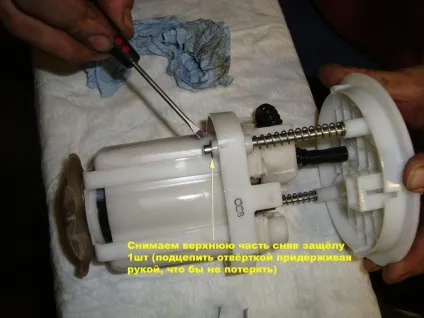

знімаємо фіксатор з металевої напрямної тонкої викруткою притримуючи рукою що б не втратити

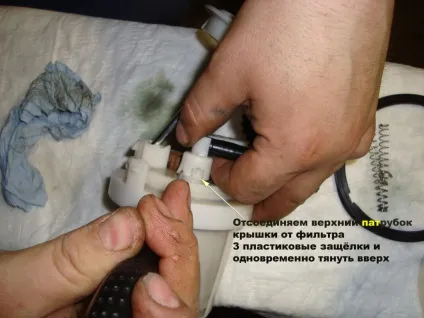

розстиковує патрубок верхньої кришки від фільтра - акуратно тонкої викруткою підчіплюючи пластикові засувки по черзі тягнемо його вгору

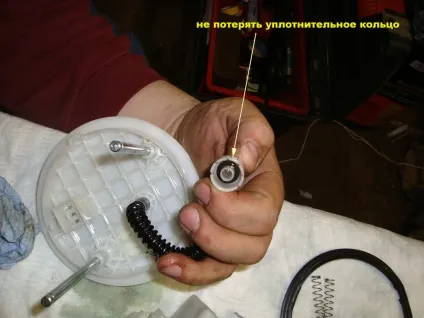

не втратити кільце ущільнювача

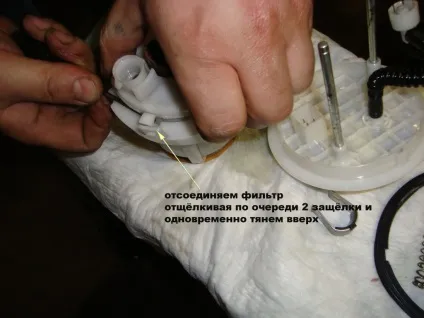

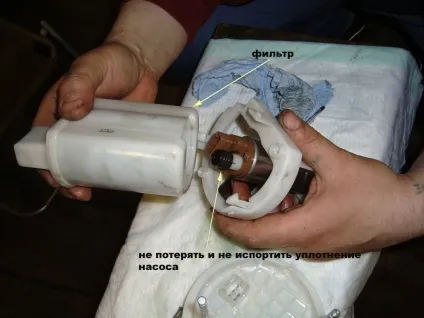

Від'єднуємо сам фільтр від корус шляхом отщёлківанія 2 засувок по черзі і одночасно тягнучи фільтр вгору

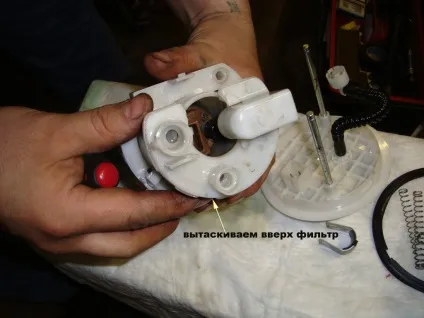

дістаємо фільтр

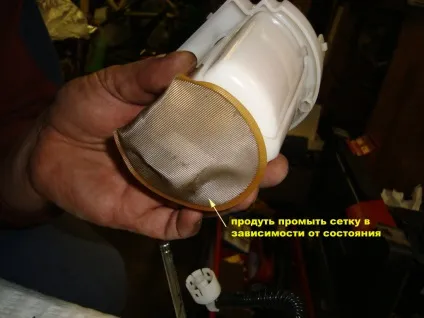

Бажано продути і промити сітку заборника моторчика палив фільтра

Збірка проводитися в зворотному последовательносі

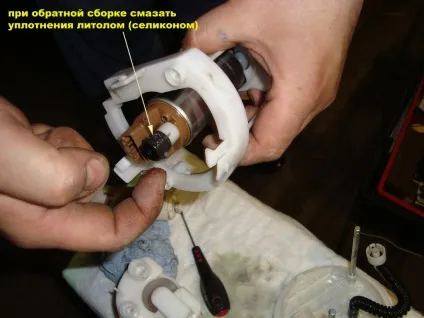

Рекомендується перед складанням насоса все гумки ущільнювачів смозать литолом або силіконової смозкой що б краще сіли (не завернула) в посадочні місця

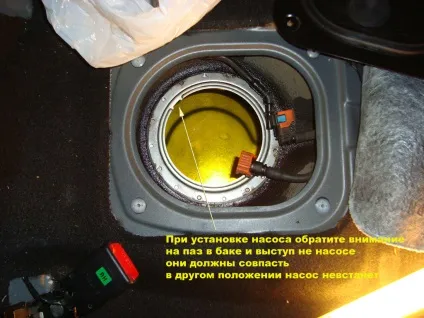

пріустановкі насоса в бак звернути увагу на паз в баку і на насосі, вони повинні співпасти інакше насос не встане на місце

Надовіл рукою на кришку насоса тому він подпружинен, загорнути кріплення.

Машина після заміни насоса довго не буде заводитися тому магістраль і фільтр порожні, рекомендується покриття стартером пару секунд викл запалювання і на другий раз завести.

От і все
пишіть свої зауваження і доповнення
Хай щастить.

З повагою, Дмитро
