Сьогодні у нас поповнення розділу саморобок для авто: заміна кріплення краба для ВАЗ 2108-99 своїми руками.

Всім доброго часу доби. Нещодавно до мене звернулися з "проблемкою" - не можуть прикрутити болти, щоб закріпити краб. Швидкий огляд дав результат: згнило кріплення в кузові і як наслідок відвалилися гайки, в які вкручують болти.

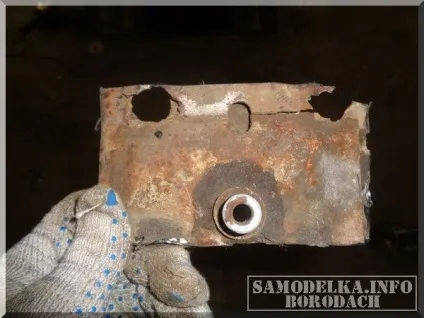

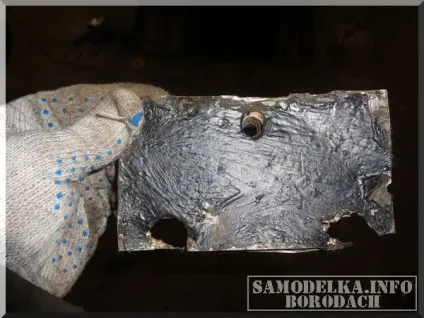

На фото у мене вирізаний фрагмент кузова, на якому добре видно місця для гайок. Воно вирізувалося за допомогою болгарки. У магазинах продаються готові вироби, які просто потрібно вварити на місце старого) Але воно нам не цікаво)) Адже ми самоделкиних. Тому на металобазі був придбаний шматок рифленого листового металу розміром 20 см на 100 см. Його товщина склала 3,5 мм, що цілком достатньо для наших потреб. Відрізав від листа шматочок трохи більше нашого старого кріплення. Розміри деталей не називаю, тому що воно все робилося за місцем або за шаблоном.

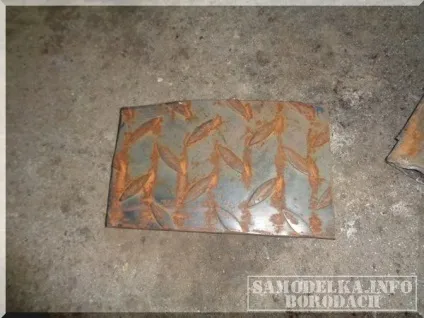

За допомогою болгарки підігнав розміри до потрібного, тобто за місцем нашого вирізу.

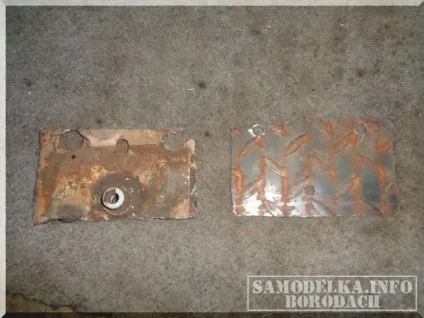

Встановивши краба на важіль і приклавши до пластини, я намітив відразу на місці місця для отворів. Висвердливши свердлом на 8 мм отвори, я отримав такий виріб.

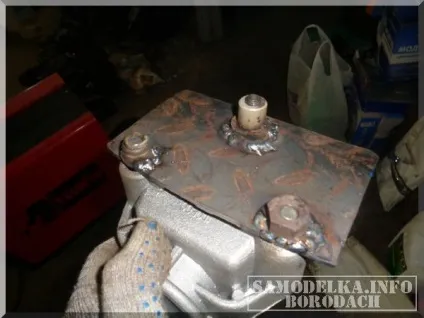

Взявши краба і болти з гайками, ми збираємо все це на коліні і отримуємо виріб, в якому обварюються гайки. Збірка на коліні потрібна щоб потім при установці не виникло проблем з попаданням болтів в різьбу.

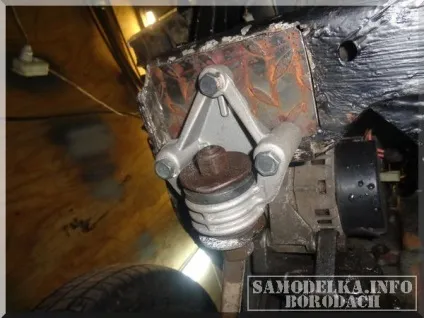

Прикручуємо краба на місце і підганяємо виріб відразу на місце, одночасно роблячи прихватки.

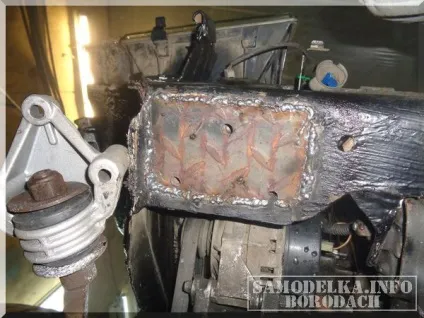

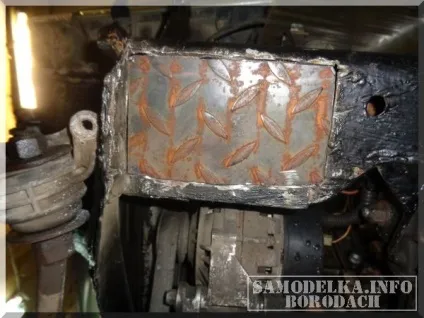

Після того як прихопили виріб на місці, відкручуємо болти, знімаємо краба і обварюються суцільним швом по лініях відрізу.

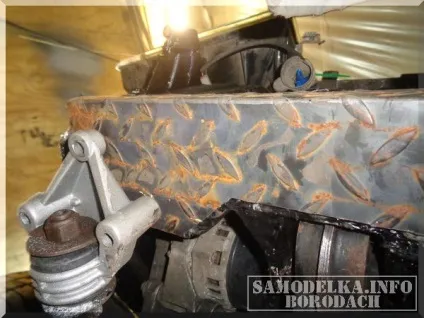

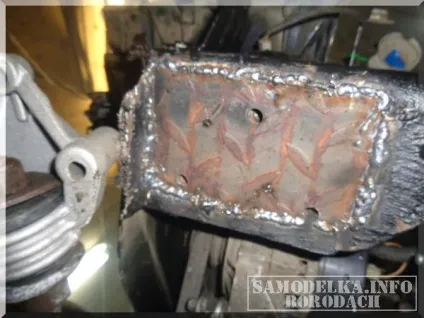

На жаль якість шва у мене залишило бажати кращого. Варив полуавтоматом, а їм практично не користувався (не вмію) ... Але, судячи по шву вийшло досить міцно. Тим більше з тієї ж ріфленка виготовлений підсилювач несучої нижньої частини рамки радіатора і відповідно кріплення крабів. Виготовлялося дане посилення приміряючись на місці і різалося болгаркою.

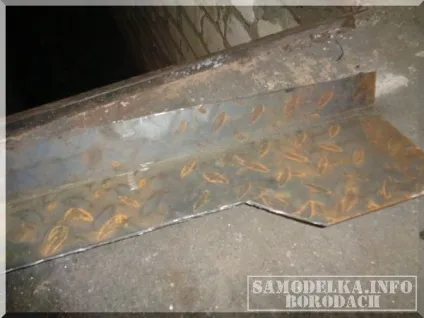

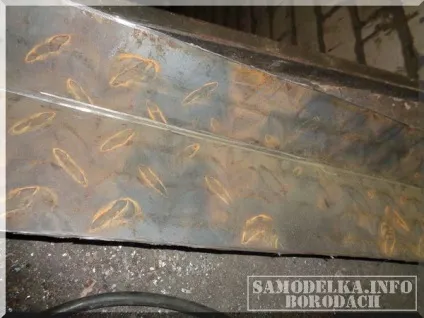

На фото видно надріз на аркуші. Він потрібен що б зігнути частина.

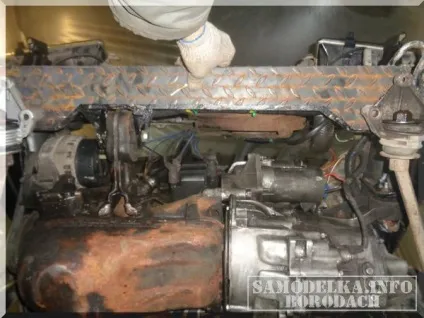

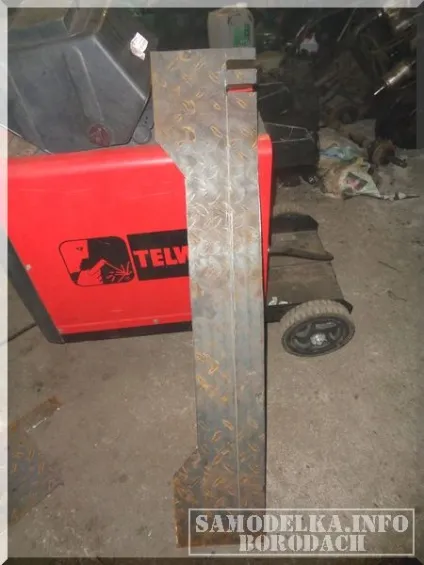

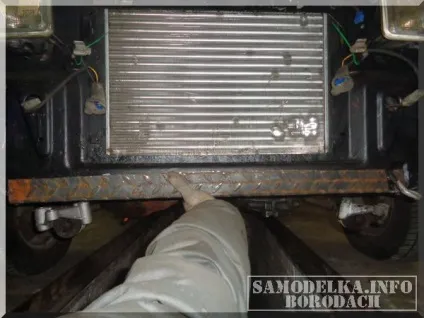

Гнулося все це за допомогою молотка і якоїсь матері ... Лінію надрізу потрібно проварити для міцності. Приклавши виріб, отримуємо цілком прийнятний результат. Залишилося висвердлити отвори для крабів і приварити.

На жаль, фото готового результату не можу викласти, тому що в силу деяких причин роботу доробляти буде інша людина. А так повинно вийти все міцно і надійно.
