Заміна контролера харчування U7 і зарядки U2 iPhone - Доступно для чайника

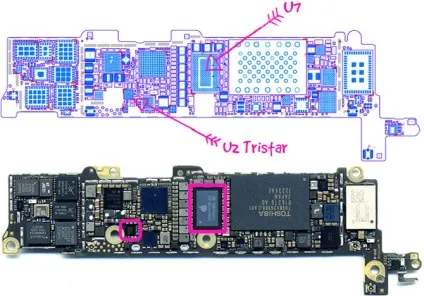

Тепер ближче до теми ... Можливих причин, не заряджаючого iPhone насправді більше ніж одна (детально про них написано ось тут), але ми зупинимося на тій, що прихована від наших очей - контролер харчування U7 (power ic) і контролер зарядки U2 Tristar (charging ic). На фото нижче приведена схема / фото плати iPhone 5S, на якій я зазначив розташування цих мікросхем.
Мікросхема Tristar U2 є частиною ланцюга, яка відповідає за функції USB (включаючи зарядку). Сам чіп U2 дуже "ніжний", якщо можна так сказати, і може легко вийти з ладу (згоріти) через стрибки напруги. Назва мікросхеми U2 "прийшло до нас" з принципової схеми iPhone 5, тому що саме в цій моделі Apple вперше його використовувала. По суті U2 це просто умовне позначення елемента на схемі плати, де буквою U позначають мікросхеми (буквою D - діод, R - опір, C - конденсатор). Ну і чисто випадково цей чіп отримав порядковий номер 2 ... інженерам Apple так захотілося. На платі є й інші мікросхеми U3, U7, U5 і т.п. Починаючи з iPhone 6 на платі з'явився чіп з назвою «Tigris», який працює в тандемі з Tristar і також може виходити з ладу, при чому як повністю так і частково. Проблема помилкової зарядки безпосередньо пов'язана із зіпсованим чіпом Tigris.
Мікросхема U7 є контролером розподілу харчування і відповідає за формування напруги вторинних ланцюгів. Нормальне напруга первинного ланцюга iPhone одно 3.7 Вольта. Але не всі компоненти iPhone (екран, процесор, камера і т.д.) працюють від такої напруги, і вимагають зниження до 1.8 В, 2.5 В або 1.35 В. Контролер розподілу харчування iPhone (який отримав на платі ім'я U7) якраз цим і займається. Вторинні кола починають працювати тільки після того як пристрій буде включено.
- Якщо вам раптом знадобляться принципові схеми iPhone і iPad - скачайте їх тут
В інших моделях iPhone контролери зарядки і харчування можуть бути позначені на схемах під іншими іменами. Наприклад в iPhone 6 мікросхема Tristar вже названа U1700. а в різних моделях iPad вона позначена якимось своїм ім'ям. Незважаючи на це, більшість людей "за звичкою" називають контролер зарядки - U2. а харчування - U7. хоча єдино правильна назва U2 - мікросхема «Tristar». то чим вона власне і є, незалежно від позначень на платах.
Чому контролер харчування / зарядки iPhone виходить з ладу і як дізнатися що це саме він, а не батарея?
Причин відсутності зарядки iPhone маса, але зазвичай грішити починають на один з трьох компонентів: роз'єм зарядки Lightning, акумулятор, контроллер U2 Tristar або U7. Давайте розберемося і відкинемо два з них.
Батарея: напевно це найперше що приходить в голову, коли iPhone не приймає / тримає заряд. Так, батарея може вийти з ладу, і трапляється це набагато частіше ніж з роз'ємом для зарядки. АЛЕ, якщо вашому iPhone не більше 2 років, ймовірність того що батарея ось так раптово візьме і відмовить мізерно мала. Також варто відзначити, що акумулятори втрачають свою ємність на протязі тривалого періоду часу, і ніяк не за один день. Тому, якщо ваш iPhone ще вчора працював без проблем, а сьогодні перестав заряджатися, то я можу гарантувати що проблема НЕ в акумуляторі. Звичайно, ви можете спробувати встановити іншу батарею і переконатися що проблема не в ній, при цьому я б не радив витягувати вашу стару батарею, тому що для тесту можна просто перепідключити тільки коннектори батарей.
Контролер зарядки / харчування може вийти з ладу і з іншої причини, які я перерахував нижче. Я думаю, ви знайдете свою:
Заміна контролера харчування / зарядки iPhone
Отже, давайте відразу перерахуємо основні симптоми при яких швидше за все потрібна заміна контролера харчування iPhone:
Перед заміною одного з мікроконтролерів iPhone, досвідчений майстер зазвичай проводить діагностику самої плати, а також деяких компонентів пристрою. Зазвичай заміряють споживання струму, перевіряють батарею і т.п. Якщо споживання відсутня, це на 90% свідчить про те, що контролер U2 Tristar дійсно вийшов з ладу.
Круто так? Тільки ось на платі iPhone є й інші мікроконтролери, які також впливають на процес зарядки і розподілу харчування. Зрозуміти який з них підлягає заміні зможе тільки досвідчений майстер.
Що можна зробити самому?
Але якщо серед вас знайдеться сміливий брутальний мужик, який робить все однією лівою, ось короткий список необхідного обладнання:
- фен
- Новий чіп Tristar для вашої моделі iPhone / iPad (можу підказати де купити)
- Інструмент для розбирання
- Пара прямих рук
Скільки коштує заміна контролера зарядки iPhone?
Напевно тобі зараз якось не по собі, адже саме поняття «заміна компонентів iPhone» звучить якось вже дуже серйозно і має на увазі багато витрачених рублів. Я вирішив розібратися в цьому питанні і надати ціни декількох сервісних центрів Москви де проводиться подібна процедура. Ціни нижче наведені для iPhone 5S і можуть відрізнятися для інших моделей.
Вартість заміни контролера зарядки iPhone 5S:
gsmmoscow.ru - 2900 RUB
macplus.ru - 4900 RUB
first-remont.ru - 3300 RUB
Ну от як би і все. Якщо ви працюєте майстром і у вас великий досвід в подібного роду ремонті, підкажіть що я упустити. Я з радістю доповню статтю вашою інформацією. Хотілося б звичайно виділити один сервісний центр в Москві і всім його радити, але тому що я не москвич зробити цього поки не можу. На підході ще пару статей про ремонт техніки Apple. Підпишись зараз (форма нижче), щоб не пропустити найважливіше. Ну а якщо захочете мене віддячити - просто поставте лайк в одній з соц. мереж.
Чи не тикайте в свої iPhone всяку гидоту. Бережіть себе. Будьте щасливі!
