Заміна електропроводки своїми руками в приватному будинку або квартирі

Час від часу в будинку доводиться робити ремонт. Для цього буває багато приводів: перестановка меблів, оздоблення приміщень, нова техніка.

Все це вимагає не тільки оновлення дизайну, але і змін в «інфраструктурі», особливо якщо заміна електропроводки проводиться в приватному дерев'яному будинку.

Тип прокладки проводів повинен вибиратися з урахуванням майбутнього дизайну і безпеки експлуатації.

Відкрита ретро-проводка на роликах

При обробці стін і стелі дерев'яним сайдингом або блок-хаусом в сільському стилі проводку можна провести поверх обробки (відкрита проводка). Можна навіть зробити проводку в стилі «ретро»: дроти натягаються і фіксуються на скляних або керамічних ізоляторах, схожих на трисантиметровим гирьки для ваг (Що таке електроповодка ретро).

Особливість «ретро» - проводки в тому, що провід знаходиться в повітрі на відстані 1,5-2 см від поверхні. Для виконання такої проводки використовуються мідні дроти в ізоляції з гуми та бавовняної нитки (марка ПР, перетин вибирається по мощьности струмоприймачів).

Два або три одножильних дроти звиваються і кріпляться до ізоляторів бавовняної ниткою або тонким дротом.

У кабель - каналах

Сучасна відкрита електропроводка прокладається в кабель - каналах (Опис видів і типів кабель-каналів). Акуратний короб з негорючого пластика з жорстко фіксується кришкою надійно захищає дроти від можливих пошкоджень.

У продажу можна знайти кабель-канали, пофарбовані «під дерево» або в кольори по каталогу RAL. У серії з кабель-каналами випускаються аксесуари: повороти на 90 о. Т-образні повороти, внутрішні і зовнішні кути, стикувальні деталі, заглушки і розподільні коробки.

До кабель-каналах відносяться також декоративні порожнисті плінтуси.

У відкритій проводці будуть легше монтуватися накладні вимикачі, розетки і розподільні коробки.

Прихована проводка при заміні

Прихована проводка прокладається під штукатуркою або всередині каркасних конструкцій: підвісних стель, перегородок і фальшполов. В панелі, з яких збираються багатоквартирні будинки, для прихованої проводки в товщу бетону укладаються сталеві труби і розподільні коробки з відкритим доступом.

Для прокладки електропроводки в стінах вирізаються спеціальні канали - штроби. Для різання твердих матеріалів (бетону, цегли) застосовуються електричні штроборізи з абразивними дисками. Під електричні точки порожнини вирізаються за допомогою перфоратора і круглих коронок по бетону.

Читайте також: Види і технології монтажу відкритих електропроводок

Після укладання і розводки дроти покриваються штукатурним розчином. Усередині каркасних конструкцій дроти прокладаються в гофрованих трубах з пластика або відкритих кабель-каналах з пластика або оцинкованої бляхи.

Хочете дізнатися все про схему електропроводки в гаражі. Ми надали Вам цю інформацію.

Стара електропроводка демонтується в повному обсязі: від обладнання в щитку до останньої розетки і вимикача. Якщо планується використовувати для розведення труби всередині стін, необхідно видалити всі старі дроти.

Якщо проводка буде монтуватися по інших точках, старі дроти можна просто замурувати.

Проектування заміни системи електроживлення будинку

Якщо проводиться повна заміна електропроводки в квартирі або приватному будинку, в першу чергу складається проект реконструкції електропроводки, який малюється на схемі приміщень.

Вказуються місця установки електричних точок, розраховується протяжність ліній електропроводки. Розрахунок перерізу проводів і номінальних струмів автоматичних вимикачів (автоматів) базується на розрахунку навантаження за потужностями електроприладів.

При цьому враховується, що у електродвигунів приладів є пускові струми, що підвищують навантаження на момент запуску в 5-10 разів на кілька мілісекунд. Для проводів таке підвищення за часом некритично, але автоматичні вимикачі потрібно вибирати з урахуванням короткочасних перевантажень.

Якщо в будинку проведено трифазне електроживлення, автомат відповідно вибираємо трьохполюсний.

Комплект проводів і вимикачів для кожної функціональної лінії підбирається індивідуально, по розрахунковому навантаженні.

В системі повинні бути передбачені два нульових дроти. Робочий нульовий провід і захисний нульовий провід (який повинен з'єднаються з металевими світильниками і нульовим захисним контактом розеток).

Зразкові характеристики типових ліній:

• лінії освітлення (сумарна потужність 4-5 кВт) - мідні дроти в ПВХ ізоляції (марки ПВ, ППВ), перетин 1,5 мм 2. автомат на 10 або 13А, тип Б або С;
• лінії для побутових приладів з розетками (4,5-6,5кВт) - мідні дроти в ПВХ ізоляції (марки ПВ, ППВ), перетин 2,5 мм 2. автомат на 16А, тип С;
• лінія для бойлера або системи «тепла підлога» (5-7кВт) - трижильний мідний дріт в ПВХ ізоляції (марки ВВГнг або NYM), перетин 4 мм 2. автомат на 25А, тип С;
• лінія для кухонної плити (6-10кВт) - трижильний мідний дріт в ПВХ ізоляції (марки ВВГнг або NYM), перетин 6 2 мм, автомат на 32А, тип С.

Читайте також: Як вибрати кабель для електропроводки

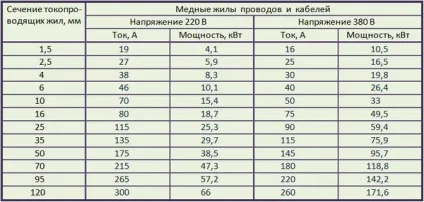

Таблиця вибору перетину проводів в залежності від потужності навантаження і напруги:

Модульні автомати монтуються в розподільному щитку на DIN-рейку групами за призначенням. Поруч монтується УЗО (пристрій захисного відключення). Це обладнання миттєво відключає лінію або всю систему в разі витоку струму на заземлення.

Ця екстремальна ситуація може виникнути, коли людину вражає струмом і він знаходиться в контакті з заземленим предметом. УЗО встановлюється на лініях великих побутових приладів: електроплит, пральних машин, бойлерів.

УЗО реагує на витік по силі струму, що вимірюється в міліампер (мА). Для приміщень з високою вологістю, де працюють пральні машини, вибирається УЗО, в якому нормативний відключає струм складає 10 мА, для сухих приміщень - 30мА.

Сучасні побутові прилади мають окремий висновок на заземлення, тому розетки обладнані третім контактом. Електроплита і бойлер заземляются в обов'язковому порядку.

Особливості монтажу при заміні відкритої електропроводки

Першими встановлюються накладні електричні точки. Кожна основа точки кріпиться до поверхні на дюбель - цвяхи. Потім до стін і стелі кріпляться кабель-канали: між кріпленням витримується відстань від 30 до 50 см в залежності від прямизни поверхні. Врахуйте, що кабель - канал покаже будь-яке викривлення стіни.

Кабель для кухонної плити не повинен мати проміжні скручування між автоматом і розеткою. Допускається одна скручування при перенесенні плити на 6-7 м. Але її необхідно виконати максимально якісно і ізолювати муфтою або термоусадочної трубкою (погано виконане з'єднання може перегріватися і викликати коротке замикання).

Третя жила кабелю з'єднує корпус плити із загальним заземленням будинку.

Особливості монтажу при заміні прихованої електропроводки

Повна або часткова заміна прихованої електропроводки починається з вирубування нових гнізд під приховані електричні точки. Для цієї роботи потрібен надійний перфоратор і круглі свердла - головки для роботи з бетону. Штроборез може прорізати вузькі канали, для виготовлення більш широких штроб потрібна допомога перфоратора з долотом.

Коробки «електроточок» закріплюються в гніздах алебастровим або гіпсовим розчином, миттєво твердеющим. Цим же розчином закріплюються в штробах дроти, протягнуті до місць підключення. У каркасних конструкціях дроти проводяться всередині пластикової гофри, акуратно фіксується до каркасу.

У розподільних коробках оброблені дроти з'єднуються на акуратну скрутку, яка потім зварюється або обжимается, і ізолюються пластиковими ковпачками ЗІЗ або ізоляційною стрічкою ПВХ.
