Залізобетонні палі оболонки - характеристики і переваги

Палі оболонки залізобетонні, звані іноді порожніми палями, в даний час широко застосовуються в гідротехнічному і (промисловому будівництві.
Широкому поширенню залізобетонних паль-оболонок сприяло швидке впровадження в будівництво віброзанурювачів, яким в основному і занурюються в грунт палі-оболонки.

У порівнянні зі звичайними палями круглі порожнисті палі оболонки має ряд переваг:

• Порожня паля може сприйняти значно більше навантаження при тому ж обсязі бетону.
• При однаковій вазі і довжині на порожнисті палі витрачається менше металу.
• При однаковій вазі і довжині порожнисті палі виявляються більш міцними при транспортуванні і підйомі їх краном або копром.

Порожні палі застосовуються закритими і відкритими знизу. Закриті знизу палі забезпечуються залізобетонним або сталевим черевиком і працюють в грунті як звичайні суцільні палі. Діаметр порожнистих паль, закритих знизу, як правило, не перевищує 50-60 см, так як при більшому діаметрі стінки палі метуть зруйнуватися при зануренні.

Порожні палі великого діаметра (0,6 - 1,5 м) занурюються відкритими знизу. Для того щоб паля не руйнуючи при зустрічі з перешкодою або при зануренні в щільний грунт, на нижньому торці стінок ставиться сталевий кільцевої ніж, до якого приварюється поздовжня арматура. При зануренні такої палі грунт в залежності від своїх якостей заповнює порожнину палі повністю або частково.

При дуже великих навантаженнях, коли стінки палі по своїй міцності недостатні для передачі навантаження, грунт, здатний проникати всередину палі, видаляють, а вивільнену порожнину заповнюють бетонною сумішшю. Палі такого типу вживаються переважно при будівництві мостів.

У житловому, промисловому і гідротехнічному будівництві, де навантаження на палю зазвичай значно менше, ніж при будівництві мостів, грунт з внутрішньої порожнини не видаляють і палю заповнюють бетоном тільки в її голові для з'єднання з вищерозміщеної конструкцією (зазвичай на 1-2 м верху палі) .

Особливості виготовлення порожнистих залізобетонних паль

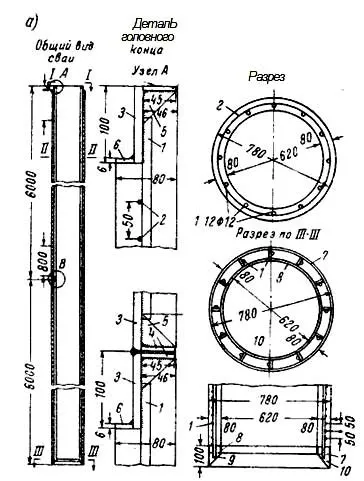

Порожні палі оболонки залізобетонні виготовляються з окремих ланок, що з'єднуються електрозварюванням, на болтах або спеціальними вкладишами. На рис. 1 показана конструкція ланки порожнистих паль діаметром 78 см,
Заставні кільця, що виконуються на заводі металоконструкцій, повинні мати розміри, в точності відповідні допуски, зазначеним на кресленнях, так як інакше стики НЕ будуть підходити один до іншого, що надзвичайно ускладнить з'єднання ланок між собою.

На полігоні або на заводі до готових заставних кільцям приварюються стержні поздовжньої арматури, причому необхідно звертати особливу увагу на те, щоб заставні кільця встановлювалися під прямим кутом до поздовжньої осі палі. Для дотримання цієї вимоги, а також для того, щоб точно витримувати довжину каркаса, кільця встановлюються на кондуктора зі сталевої балки з привареними по кінцях строго вертикально конструкціями з куточків з підкосами.

Для того щоб стрижні арматури після приварки їх кінців до кільця не провисали всередину каркаса, посередині ланки встановлюються монтажні кола з арматурної сталі, до яких приварюються стержні поздовжньої арматури (рис. 1).

Кінці арматури слід приварювати у розбіг, щоб кільця не деформувалися від впливу температури. Ця вимога необхідно дотримуватися і при зварюванні ланок. Після приварювання кінців поздовжньої арматури навивается спіральна арматура, яка прив'язується до поздовжньої. Готовий каркас повинен переміщатися дуже обережно за допомогою труби, що вводиться всередину нього, так як при зачепленні гаками за вінці арматура прогинається, а стикові кільця приймають до поздовжньої осі похиле положення.

Ланки паль бетонуються різними способами, з яких найчастіше застосовується центрифугування і бетонування в горизонтальному положенні на вибростоле.

При центрифугуванні в нижню половину сталевий форми укладають арматурний каркас, який закривають зверху другий полуформой. Обидві напівформи з'єднуються струбцинами. Форма з каркасом вкладається на ролики верстата і приводиться в обертання з великою швидкістю. У торцеві отвори форми спеціальними ковшами завантажується бетонна суміш, яка під дією відцентрової сили відкидається до стінок форми і утворює стінки палі. Після бетонування виріб з формою пропарюється.

При бетонуванні за другим способом сталеву форму з вкладеним в неї арматурним каркасом укладають на вібростіл, заводять всередину форми сталеву трубу-вкладиш і при почалася вібрації за допомогою пересувного бетоноукладчика завантажують бетонну суміш у форму через отвори у верхній напівформи. Вібрація триває протягом 20 хв. після чого виріб загладжується майданчиковим вібратором, вкладиш витягується і форму з виробом подають в пропарювальну камеру.

Цей спосіб отримав за останній час велике поширення завдяки своїй простоті і малої вартості оборудоанія.
В даний час палі оболонки залізобетонні виготовляються великого діаметра, збірними, напружено-армованими високоміцної дротом періодичного профілю, діаметром 5 мм. Зовнішній діаметр таких паль 75, 100, 120 і 160 см, довжина секції 4, 5, 6, 7 і 8 м, товщина стінок 6-12 про Довжина паль від 8 до 25 м.
