Залежна і незалежна система опалення вибір і приєднання

Багато Новомосковсктелі запитують, чим відрізняються залежна і незалежна система опалення? Яку з них віддати перевагу, які їхні плюси і мінуси? Питань багато, незважаючи на те, що в інтернеті, начебто, багато статей по цій темі. Нам здається, що такий інтерес викликаний не тільки важливістю теми, але термінологічної, а в результаті смисловий плутаниною, що з'явилася останнім часом у багатьох мережевих матеріалах. Це не дозволяє користувачам отримати чітке уявлення про предмет.

Що від чого залежить

Отже, в науковій термінології вираз «залежна система опалення» відсутня. Але в опаленні, як і в будь-якому складному багатокомпонентному пристрої, все взаємозалежно. Про що ж тоді пишуть в інтернеті? У теплотехніці існує ряд частково співзвучних понять, що володіють абсолютно різним змістом:

• Залежна і незалежна СХЕМА опалення.

• ЕНЕРГО залежна і ЕНЕРГО незалежна система опалення.

• Погода залежна АВТОМАТИКА управління системою опалення.

Розберемося докладніше, що, від чого і як залежить в кожному з цих випадків:

схеми опалення

Мова піде про централізований водяному опаленні. У загальних рисах воно підрозділяється на:

• Теплову мережу, що складається з тепло генераційної установки або комплексу (індивідуальна або громадська котельня, ТЕЦ) і магістральних трубопроводів, які розподіляють теплоносій по мікрорайону, між окремими будівлями і їх групами.

• Систему тепло розподілу, розподіляє тепло по окремих будинках, під'їздах, квартирах і опалювальних приладів.

Централізоване опалення може бути організовано за двома різними схемами:

Залежна схема опалення

У схемі опалення, званою залежною, теплова мережа та система теплорозподілення повідомляються між собою. Рідина надходить з мережі безпосередньо в будинки і квартири. Тобто теплоносій циркулює від централізованої котельні до батареї в кімнаті і назад. Плюс залежною схеми - в її простоті і дешевизні. Мінус: складно (якщо взагалі можливо) точно регулювати тепловий режімв окремих будівлях. В результаті - низька економічність. Ще один недолік: в опалювальні прилади, труби і стояки в будинку надходить вода з магістралей, що містить механічні та мінеральні забруднення. Це скорочує термін служби будинкової розводки.

Залежна схема опалення

Незалежна схема опалення

При незалежної схемою опалення центральна теплова мережа та системи тепло розподілу (їх може бути багато) гідравлічно розділені. В теплової мережі нагрівається первинний теплоносій, потім він надходить в індивідуальні теплові пункти споживачів. Там в теплообміннику від первинного теплоносія відбувається нагрів вторинного, циркулюючого по кожній з систем тепло розподілу. Рідина з магістралі не влучає у будинкові системи, нагрів відбувається шляхом теплопередачі. Плюси незалежної схеми: можливість точної та гнучкого регулювання температури в кожній з мереж тепло розподілу; можна використовувати теплоносій різної температури, хімічного складу і ступеня очищення в мережі і будинкових мережах. Як результат - незалежна схема значно (до 40%) економічніше залежною, володіє більшою надійністю, термін служби мереж тепло розподілу вище. Недолік один - вона дорожча в будівництві.

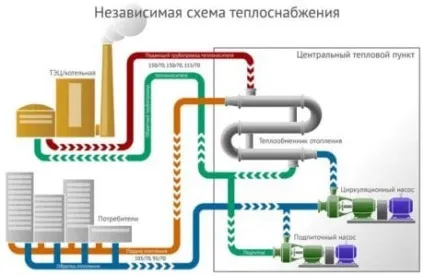

Незалежна схема опалення

Яка схема краще

Однозначної відповіді на питання, яке приєднання системи опалення, залежне або незалежне, краще - немає. У великих мережах опалення, а також для опалення будівель вище 12 поверхів застосовують тільки незалежні схеми. Це рішення дозволяє підтримувати необхідний рівень циркуляції теплоносія і стабільний температурний режим у всіх системах тепло розподілу одночасно. Більш високі витрати на обладнання за умови значної економії палива однозначно себе виправдовують при великих площах обігріву.

Що стосується невеликих підприємств і селищ, питання вибору схеми слід вирішувати з урахуванням технічних особливостей опалення. Тільки фахівець може коректно оцінити раціональність використання тієї чи іншої схеми в конкретних умовах. Чим більше загальна площа опалення, тим більше виправдані витрати на пристрій опалення за незалежною схемою.

Схема індивідуального теплового пункту житлового будинку. Теплообмінник не один: від первинного теплоносія нагрівається не тільки вторинний теплоносій, а й гаряча вода для водопостачання

Переважна більшість наших Новомосковсктелей проблема вибору залежної чи незалежної схеми ніколи не торкнеться: в місті це питання проектувальників, а не мешканців. А в невеликому селищі чи селі дуже мало кому вдається підключитися до центрального опалення. Майже у всіх опалення індивідуальне, з власної топкової (котельні). І ось тут може мати велике значення енергонезалежність системи опалення.

Енергозалежність системи опалення

Під енергозалежністю розуміють здатність опалення працювати під час відсутності електропостачання. Енергонезалежність може знадобитися в разі, коли є небезпека частого і тривалого відключення електрики. Можна, звичайно, встановити в будинку аварійне електропостачання: електрогенератор або акумуляторні батареї з інвертором. Автоматика запустить аварійне живлення відразу після зникнення електроживлення в мережі. Але обладнання коштує грошей і не всі готові йти на витрати. Як же забезпечити енергонезалежність опалення?

По-перше, забезпечити незалежну тепло генерацію. Знайти твердопаливний котел, який не потребує підключення до електромережі - не проблема. А ось переважна більшість пелетних, рідко паливних і особливо газових котлів оснащені автоматикою, яка не працює без електроживлення. Проте знайти моделі з більш простим управлінням можна. Але потрібно розуміти, що особливої ​​економічності і високого комфорту від енергонезалежного газового котла чекати не варто.

Газові енергонезалежні опалювальні котли оснащені простим управлінням. Розпал п'єзоелектричний, підтримується заданий рівень температури теплоносія

По-друге, забезпечити ефективну циркуляцію теплоносітеля.Двіженіе рідини по трубах і опалювальних приладів може здійснюватися природним чином (гравітаційно) і примусово (циркуляционно). Коротенько пояснимо ці поняття:

Гравітаційне (незалежне) опалення

Рух рідини в гравітаційної системі відбувається за рахунок різниць щільності нагрітої і вже остигнула рідини. Гарячий теплоносій, виходячи з котла, має меншу щільність і об'ємна вага, ніж вже прошёдшій потрубам і батареям, остиглий. Відповідно, нагріта вода постійно піднімається вгору, остившая опускається вниз. Поки є достатня різниця температур, теплоносій циркулює. Для нормальної роботи гравітаційної системи необхідно дотримати ряд жорстких умов:

• Опалювальний котел повинен бути встановлений в самій нижній частині системи. Бажано в приямку, якщо на цьому ж поверсі розташовані опалювальні прилади.

• Всі горизонтальні труби повинні мати ухил по ходу руху теплоносія.

• Діаметр труб повинен бути досить великим для зниження гідравлічного опору. Для індивідуального житлового будинку це орієнтовно 35-50 мм.

З плюсів гравітаційного опалення можна назвати простоту конструкції і енергонезалежність. Мінусів же у «гравітаціонкі» чимало:

• Складність регулювання, низька економічність.

• Природне тиск рідини невелика, тому швидкість проходження теплоносія в трубах мала, через що опалення вельми «задумливо», знехотя прогрівається і не швидко відгукується на зміну режиму роботи котла.

• Чим протяжні трубопроводи, то менше циркуляція і гірше прогрів віддалених радіаторів. Горизонтальні гілки довжиною понад 30 м взагалі не будуть нормально працювати.

• Низька швидкість протікання рідини відповідає невисокою тепловіддачі, габарити опалювальних приладів доводиться збільшувати.

• В незалежній гравітаційної системі неможливо влаштувати теплі підлоги, вибір опалювальних приладів обмежується стандартними радіаторами.

• Товсті труби розводки, які складно заховати, виглядають неестетично.

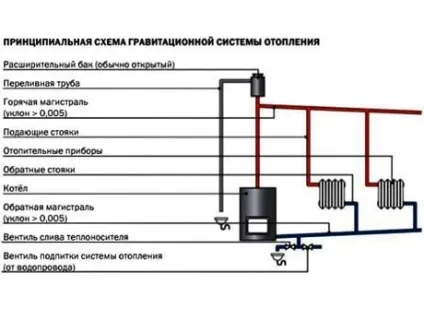

Гравітаційне опалення щодо просто влаштовано, але необхідно суворо дотримуватися необхідні ухили по ходу руху теплоносія

Циркуляційний (енергозалежна) опалення

У циркуляційної системі рухом теплоносія управляє циркуляційний насос. Помпа створює тиск, достатній для того, щоб усунути всі обмеження, пов'язані з подоланням гідравлічного опору, характерні для гравітаційного опалення. Циркуляційна система повністю позбавлена ​​недоліків гравітаційної. У ній без урахування ухилів використовують труби малого діаметра, через що їх легко заховати в штроби або стяжку. Немає обмежень по висоті розташування котла, розширювальний бак можна розмістити в котельні. Крім настінних радіаторів, доступні теплі підлоги, підлогові конвектори, можна додатково підігрівати повітря для припливно-витяжної вентиляції, воду в басейні. Примусове рух теплоносія дає можливість при грамотному проектуванні та налаштування постійно підтримувати задану температуру в усіх помещеніях.Отопленіе швидко розігрівається, чуйно реагує на зміни режиму опалення.

Циркуляційна система економічніше, комфортніше і естетичний гравітаційної. Єдиний істотний її недолік - енергозалежність. На наш погляд, численні плюси «ціркуляціонкі» однозначно переважують єдиний її мінус і при виборі системи опалення для сучасного комфортабельного будинку перевагу варто віддати саме їй. А застрахуватися від відключення електроенергії можна установкою генератора або АКБ.

Приклад циркуляційного опалення, ухили труб не мають особливого значення

Гравітаційна система теж має право на життя на дачі або в заміському будинку, в якому не пред'являється високих вимог до естетики інтер'єру, комфорту і економічності опалення. Більш логічним є поєднання природної циркуляції з твердопаливним котлом. Раціональне рішення -на трубу подачі самопливний системи паралельно встановити циркуляційний насос. Це дозволить експлуатувати опалення в двох режимах: при наявності електрики воно буде працювати як циркуляційний, більш економно і комфортно. Ні електроенергії - функціонує в самопливний режимі. Менш ефективно, але працює.

У гравітаційну схему, де дотримані всі вимоги з похилів і діаметрам труб, вбудований циркуляційний насос, завдяки чому теплоносій може циркулювати як самопливом, так і примусово

Погодо залежна автоматика управління опаленням

У найпростішому виконанні пристрою управління опалювальних котлів підтримують задану температуру теплоносія. При похолоданні або потеплінні, щоб в приміщеннях не стало холодно або жарко, доводиться вручну змінювати налаштування. Більш досконала автоматика зчитує температуру в приміщеннях (одному або декількох) і встановлює режим нагріву в залежності від її зміни. Таким чином, забезпечується більш-менш стабільна температура в будинку. Правда, з деяким запізненням. Спочатку в кімнатах має стати холодніше, щоб система підвищила тепловіддачу.

Уникнути запізнювання можна, встановивши погодо залежну автоматику. В цьому випадку датчик зчитує температуру не в будинку, а на вулиці, передаючи дані блоку управління опалювального котла. На вулиці холоднішає - дані надходять на комп'ютер котла - він дає команду збільшити тепловіддачу - прилади опалення стають теплішими до того, як зовнішні стіни і вікна охолоджуються. І навпаки при потеплінні. Щоб випереджальна реакція на зміну зовнішньої температури повітря була своєчасною, погодо залежну автоматику додатково підлаштовують під особливості конкретного зданія.Помімо забезпечення найкращого теплового комфорту, погодо залежна автоматика допомагає оптимально витрачати паливо, а, значить, знижує експлуатаційні витрати.

Наостанок зазначимо, що проектування і монтаж системи опалення, якщо прагнути до якості, комфорту і економічності, неможливо здійснити без залучення до роботи грамотних і відповідальних професіоналів.
