Тензометрический датчик - деталь дорога і примхлива: боїться зварювання, стрибків напруги і навіть може вийти з ладу при неправильному підключенні.
До того ж, виробники тензодатчиков (особливо китайські) можуть вказати помилкову кольорове маркування проводів (або не вказати її зовсім).

закон техніки

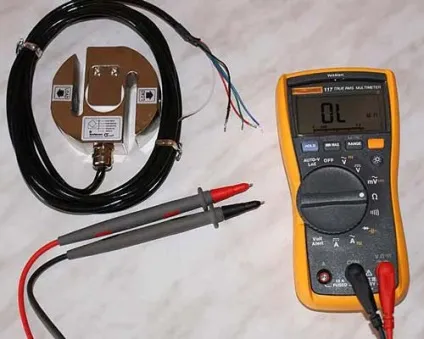

Випробуваний: 4-х провідний тензодатчик виробництва Корея (6-ти провідний буде розглянуто нижче).

Інструменти: мультиметр в режимі омметра.
Час: 5 хв.
Складність: середня.

1. Один з дротів - екран. Зазвичай він чорного кольору. Для впевненості можна зачистити частина верхнього шару ізоляції кабелю. Для наших вимірів він не потрібен.

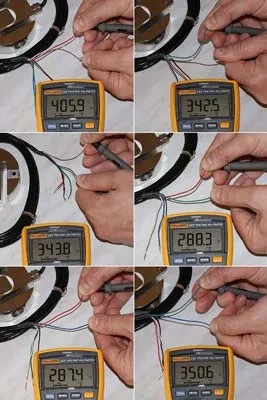

2. По черзі вимірюємо опір між рештою 4-ма кінцями. Всього 6 варіантів: назвемо кінці 1, 2, 3, 4 (Білий, Червоний, Зелелний, ​​Синій), тоді варіанти вимірювань такі - 1-2 (Бел.-Кр.), 1-3 (Бел.-Зел.), 1-4 (Бел.-Сін.), 2-3 (кр.-Зел.), 2-4 (кр.-Сін.) і 3-4 (Зел.-Сін.).

закон техніки

У нашому випадку отримуємо:
1-2 (Бел.-Кр.) - 405,9 Ом,
1-3 (Бел.-Зел.) - 342,5 Ом,
1-4 (Бел.-Сін.) - 343,8 Ом,
2-3 (кр.-Зел.) - 288,3 Ом,
2-4 (кр.-Сін.) - 287,4 Ом,
3-4 (Зел.-Сін.) - 350,6 Ом.

3. Датчики мають стандарт величини вихідного опору: 350, 700 і 1050 Ом. Існують, звичайно, і нестандартні датчики. Але можу сказати з 99,9% гарантією - ваш тензодатчик має 350 або 700 Ом на виході.
Власне, вся задача перевірки підключень тензодатчика зводиться до пошуку пари вихідного сигналу (на схемі позначена "+ Сигнал" і "- Сигнал"). Полярність "плюс" або "мінус" - не важливо.

закон техніки

Отже, в нашому випадку бачимо, що тензодатчик швидше за все справний і вихідний сигнал повинен зніматися з кінців 3-4 (Зел.-Сін.), Тому що опір точно відповідає 350 Ом. Методом виключення знаходимо, що харчування має підводитися на кінці 1-2 (Бел.-Кр.). Тут полярність теж байдужа.

Схема підключення 6-ти проводового тензодатчика:

закон техніки

Тобто, потрібно тільки визначити, які кінці є дублюючими для "+ Харчування" і "- Харчування". Робиться це мультиметром в режимі хребці (перевірки діодів).

Довідка. Зворотній зв'язок з харчування використовується деякими виробниками весопреобразующіх пристроїв для корекції показань ваг. Більшість виробників не використовують ці висновки зовсім, або підключають їх паралельно з харчуванням тензодатчика.

Ось, власне, і все. Таким нехитрим способом були підключені деякі тензодатчики, виробники яких не потрудилися вказати маркування або етикетка з маркуванням стерлася.

Можна, звичайно, придбати спеціальний тестер для тензометричних датчиків. Але так як необхідність такої перевірки виникає максимум раз на пів-року - тестування омметром вважаю найоптимальнішим способом.

For this message the author BTG has received thanks - 2: AltayOspan. betonika

serg писал (а): Можу запропонувати вам цей пристрій (LCT-01) по 1100 $


Спасибо большое, а яка його ринкова вартість? І в якому стані пропонуєте ви цей прилад?
До речі, крім омметра і даного приладу чи існують ще якісь способи підключення тензодатчиків? Омметра немає, а прилад дорогий.
