Закладка трас для кондиціонерів

Отже, другу частину по монтажу кондиціонерів вирішив присвятити методам укладання трас під час ремонту.

Коротенько про об'єкт. Таунхаус, 3 поверхи, 5 спліт-систем Daikin. Мідні траси довжиною від 5 до 15 метрів. Дренаж гнучкий. Перегородки - пеноблок і цегла упереміш. Зовнішні стіни додатково утеплені 50 мм пенополіестеролом і облицьовані плиточкой.
Перше з чого починається монтаж - це попереднє узгодження з замовником точного розташування внутрішніх і зовнішніх блоків. Це один з важливих етапів, так як заздалегідь необхідно знати розташування меблів в майбутньому житло. Тому бажано мати дизайн-проект з остаточної розстановкою меблів. Важливо вибрати місце установки внутрішнього блоку так, щоб він не дув у бік постійного перебування людей, де розташовуються ліжка, дивани, крісла, робочі місця.
Відразу необхідно враховувати технічні моменти: можливість зливу конденсату з внутрішнього блоку, можливість проходу трас від внутрішнього блоку до зовнішнього. Шукаються всі варіанти уникнення використання помпи, відкачує конденсат з внутрішнього блоку (про помпах розповім як-небудь окремо). Після підбирається потужність кондиціонерів, розраховується довжина трас. Підбирається кондиціонер з урахуванням потужності і довжини траси. На цьому етапі можуть виникати особливі вимоги щодо розміщення зовнішнього блоку, але це вже все індивідуальні моменти.

Отже, після складання міні-проекту по розташуванню блоків, трас і дренажів, ми приступаємо до роботи. Приклад наведу на двох блоках, які будуть висіти над одним дверним прорізом, але в різних кімнатах.
Для початку ми малюємо внутрішній блок (найпоширеніші габарити - ширина 800, висота 300)

і малюємо майбутню штробу під трасу і під дренаж. На жаль, намальовану штробу напарник швидше виштробіл, ніж я встиг сфотографувати)))
Фото в одній кімнаті-

Фото за стіною в іншій кімнаті -

Блоки центруються по дверного отвору.

Хочу звернути увагу на наступні нюанси на цьому етапі.

1. При промальовуванні треба врахувати мінімальну висоту від майбутньої стелі до верху кондиціонера: 50мм - мінімум, 100мм - добре, 150мм - відмінно. Не забувайте також враховувати майбутню ліпнину!

Випадків дуже-дуже багато, коли забувають врахувати ліпнину.

2. Відстань від верху дверного отвору до низу кондиціонера. Бувають дуже широкі лиштви біля дверей, відповідно 100 мм бажано відступити.

3. Траса з мідними трубами в 99% випадків повинна заходити в кондиціонер з лівого боку.

Рідкісний виняток, зустрічається мною, - у кондиціонерів Midea.

4. Дренаж може входити в блок, як з лівого боку, так і з правого. Знову ж виняток становлять 20% китайських кондиціонерів.

5. Дренаж повинен укладатися з безперервним ухилом від внутрішнього блоку. Не повинно бути горизонтальних ділянок, а так же ділянок зі зворотним ухилом.

6. По можливості, дренаж перші 15 см укладаємо з сильним ухилом, тому що 20% внутрішніх блоків в ході будівництва доводиться опускати нижче (через ліпнини, стель і т.д.) І щоб не перекладати весь дренаж, виштраблівается ці 15см і укладаються з меншим ухилом.

7. Блок малюється для того, щоб зрозуміти майбутні габарити блоку. І траси вивести під них так, щоб вони зникли під блоком.

8. У зоні майбутнього внутрішнього блоку виключити проходження труб, проводів і т.д. Так як потім буде кріпитися блок, і може призвести до пошкодження. Саме тому траси ми виводимо за межі.
Далі ми ріжемо штроби болгаркою, і вибиваємо перфоратором. Штроборез штука марна в цій справі, моторошно незручна.

Готові штроби виглядають так -

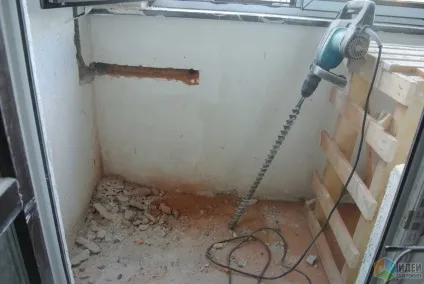

Свердлимо отвір на вулицю

По можливості акуратно свердлимо вихідний отвір на вулиці

Приступаємо до збірки трас.

Під поняттям траса зазвичай маються на увазі дві труби в утеплювачі і кабель для зв'язку блоків між собою.

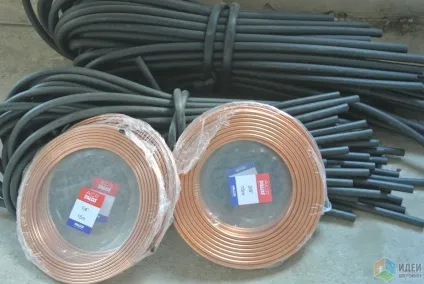

Вибір діаметрів трас задається виробником. Для блоків невеликої потужності це 1/4 (6мм) і 3/8 (10мм). Також можливі траси з використанням труб 12мм, 15мм, 19мм. Діаметри більшого розміру використовуються для промислових систем.
Збірка траси йде в такому порядку:

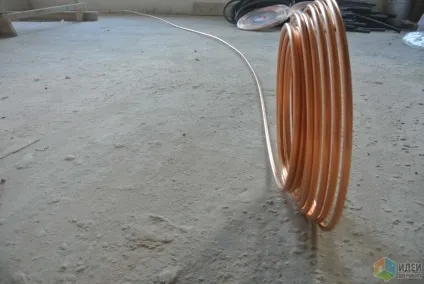

1. Раскатка траси. Важливий момент - на трубу не можна наступати, інакше утворюється залом, його необхідно буде виправляти.

2. Утеплення. Важливий момент - стики обов'язково заклеїти.

3. Затягування кабелю в гофру. Кріплення кабелю до траси. Кабель зазвичай використовуємо ПВС 4х1,5. Виняток - китайські кондиціонери, які вимагають п'ятижильним кабель найчастіше.

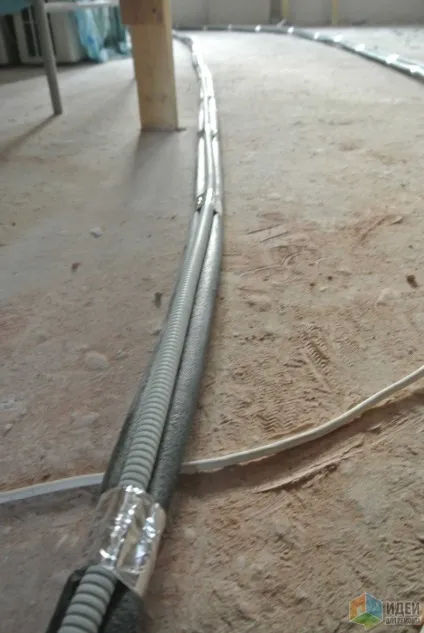

Траса готова.

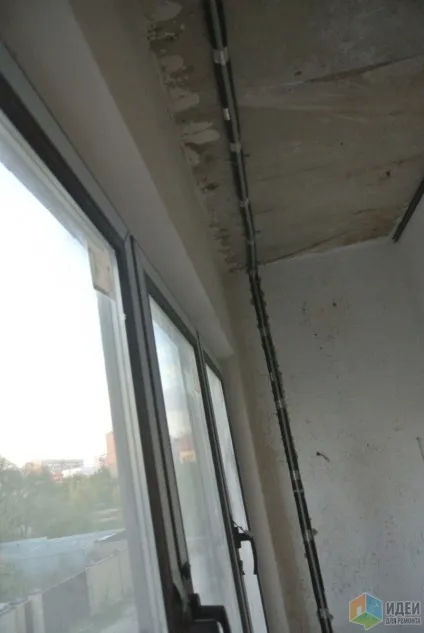

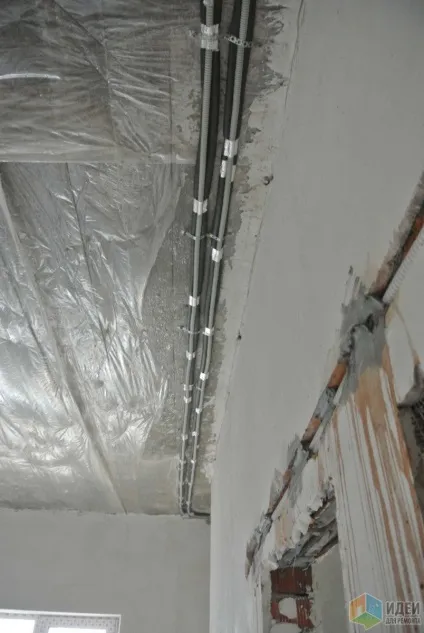

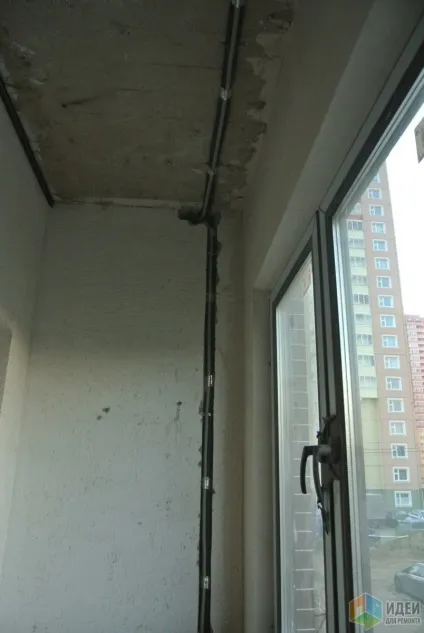

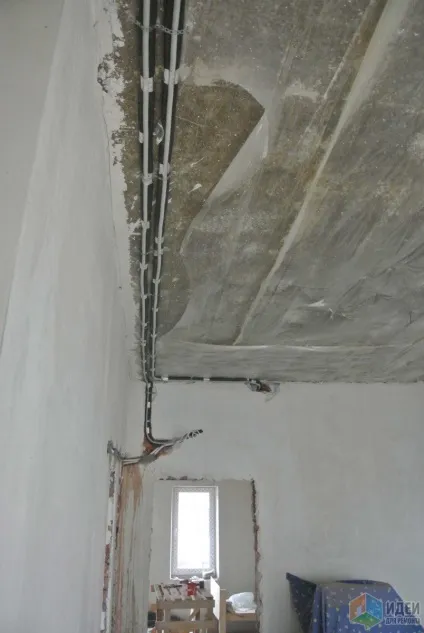

Тепер укладаємо її в підготовлені штроби і кріпимо в заздалегідь насвердлені отвори

По можливості закладаємо невеликий шматочок труби (біла на фото) для кабелю живлення, який подадуть пізніше

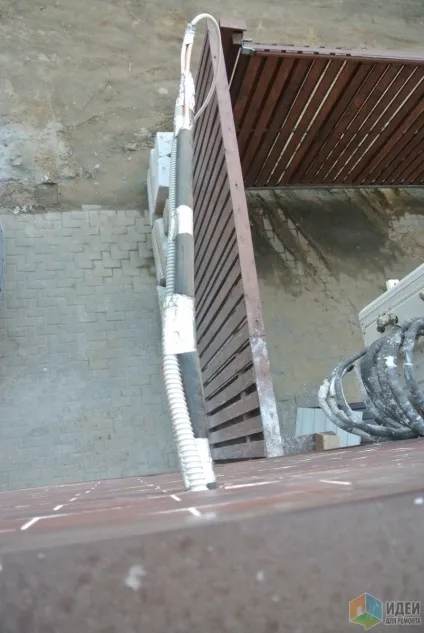

Висновок на вулиці (робиться з запасом)

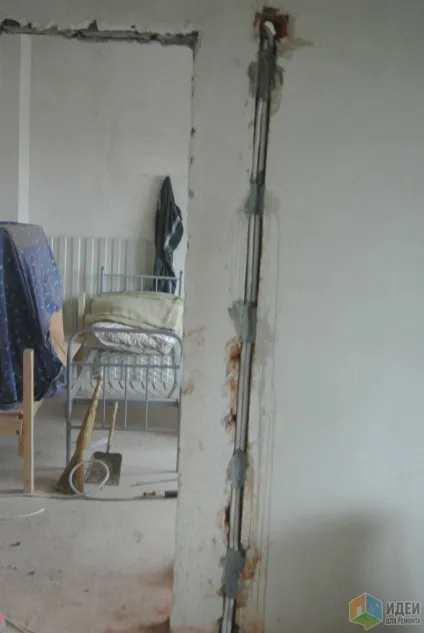

Дренаж укладається в свою штробу і ведеться в сторону каналізації. Дренаж зазвичай кріпимо або перфострічкою, або приморожують штукатуркою або гіпсом. На кожен внутрішній блок - своя трубка.

До каналізації підключається через крапельну воронку (ще назви- сухий сифон, капельник, сифон з розривом струменя). Як-небудь зроблю блог про них і їх будову та принцип роботи.

Дренаж (білий) має діаметр 16. Буває ще 20, 25, 32. При великої протяжності дренажу (більше 6-8 метрів по горизонту) використовуємо трубу каналізаційну ПВХ 32 мм. Хтось використовує металопластикових труб.
Дренаж готовий. Нагадую, головне - відсутність горизонтальних ділянок і ділянок зі зворотним ухилом. Якщо не дотриматися, кондиціонер може почати видавати хлюпає звук, а так висока ймовірність, що вода не зможе пройти і буде капати з внутрішнього блоку.
Так, і ще момент з виходом трубок і проводів у внутрішнього блоку.

Трубки повинні виходити в такому пучку і в такому порядку: мідні трубки ближче до стіни, кабель до верхньої частини ближче, дренаж в нижній частині. Ця особливість дозволить легше і правильніше підключити блок.

Або таким чином без дренажу в загальному пучку

Готовий варіант з виходом дренажу в правому кутку -

Готовий варіант з виходом дренажу в загальному пучку.

Також всі трубки закриваємо. У дренажну трубу засовуємо кабель, щоб сміття не потрапив. А на мідні трубки або ковпачки надягаємо або замотуємо, розплющуємо. Ми зазвичай розплющуємо

Отже, закладка трас на цьому закінчується. І тут теж виявляється є нюанси. І вони стосуються збереження трас в нормальному стані.

Ось, що потім виходить, якщо її гнути, - це залом, який потрібно перепоювати. Фото з іншого об'єкта.

А для цього треба розкривати стіну

І в підсумку виглядає так

Благо те, що стіни не були ще пофарбовані (що неправильно, але виконроби наполягали)

Нагадаю, що блок треба вішати на вже готові стіни, пофарбовані або з шпалерами.

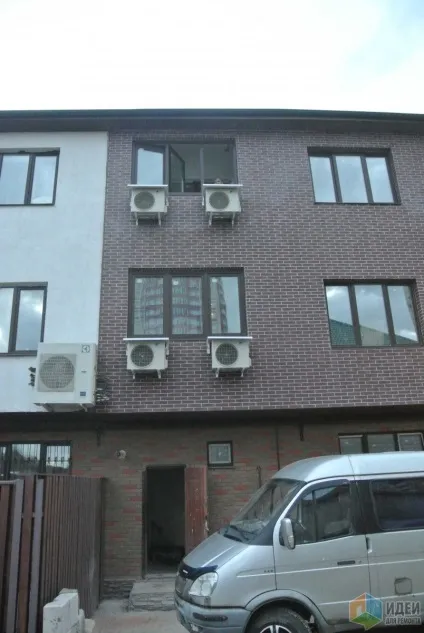

Загальна картина нашого таунхауса. Блоки зовнішні вішали відразу, встановили козирки. Зверніть увагу, що траси заховані за блоком і не йдуть по фасаду

На цьому все. Задавайте питання. Всім удачі)

Вітаю! Порадьте, будь ласка, кондиціонер від хорошого, надійного виробника, головний критерій - ціна / якість. Загальна площа квартири - 42 кв.м. кондиціонер буде розташовуватися в суміщеної кухні-вітальні ближче до балкону. На даному етапі ремонту хочу закласти дренаж, а сам кондиціонер вже встановлювати ближче до весни і літа. Так, важливе питання. Мідні трубки під дренаж у вільному продажу є?

Якщо є фінансова можливість то подивіться Мітсубіші хеві, або Дайкін. Подивіться також трохи дешевше Фуджітсу, тошиба, або Панасонік.

Якщо ви хочете звичайний спліт, то один кондиціонер на одну кімнату (туди де і буде висіти). Тобто якщо кухня вітальня у вас 20 кв.м. то і кондіцінонер треба підбирати під цю квадратуру. А чи не на всю площу квартири.

Якщо будете закладати на даному етапі дренаж, то треба не тільки дренаж закласти, а й мідні труби, і також кабель ел. харчування не забути. Трубки продаються, але тільки бухти 15 або 30 метрів. Подивіться на Авито бачив як то комплекти для установки кондиціонера продавали по 5 метрів, з кронштейнами, дренажем, кабелем і утеплювачем. Ціна була що то в районі 2500-3000.

Величезне спасибі за відповідь. Марку б конкретну кондера можете порадити? Ціновий діапазон - золота середина :)

Що стосується кабелю живлення, то він вже передбачений проводкою і закладений.

А під дренажем я і мав на увазі конкретно трубки, щоб укласти і заштукатурити всі.

Сам собі повісив Панасонік в спальні, а на кухні повішу Дайкін) з середини ще подивіться Фуджітсу

Це річ дуже класна, можете подивитися ще на зразок є у VENTMACHINE. У мене буде окремий блок присвячений припливної вентиляції. Штука шалено корисна, зручна, ефективна. Просто я коли буду писати блог про подібні установках, я розкрию всі переваги даної установки, я їх навіть більше переважними вважаю, ніж кондиціонер)

Підкажіть, який кабель треба використовувати при підключенні? Нам сказали, що можна від звичайної розетки. Будинок новий (електроплити, розетки із заземленням). Про автомат сказали, що теж не має сенсу, так як бере менше ел.чайник. Модель у нас Зануссі Парадізо, 9-ка, Потужність (охолодження / обігрів), Bт 825/748.

Радує коли ось так акуратно роблять траси, особливо те що вони не йдуть по фасаду. Зараз багато випадків коли траси по метр-два йдуть прямо по фасаду, псують весь вигляд будівель :(

Найкращий варіант - це коли є спеціальні балкони для кондиціонерів (в основному правда в елітних будинках). А так же останнім часом стали передбачати спец кошика для кондиціонерів від забудовника.

Добридень! Підкажіть як правильно закрити фреонову трасу, щоб не пошкодити дренаж, кабель?

Сергій, добрий день. Закласти мається на увазі, штробу з прокладеної в ній трасою.

В принципі ніяких особливих заходів не варто для цього робити. Закладається тієї ж самої штукатуркою, якої вирівняна стіна.

Пошкодити її можна у самого виходу під кондиціонер-це так.

Тому можу лише запропонувати настійно говорити працівникам, що б вони не гнули труби.
