Захисні екрани з цегли для банних печей - протипожежна установка банної печі

Щоб спорудити захисний екран печі, цегли потрібно небагато. Інша справа, чи потрібно його будувати і яким чином це правильно зробити. В даному випадку мова йде про лазню, а точніше - про парильні. Для її протоплювання господарі зазвичай обмежуються установкою металевої грубки на дровах, оскільки цегляна обходиться значно дорожче. Тут і важливо розібратися, коли необхідно передбачати тепловий екран, а в яких ситуаціях він не потрібен.

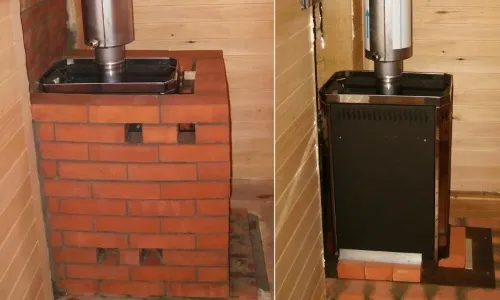

Тепловий екран підсилює тепловіддачу печі та забезпечує дотримання пожежної безпеки.

Там, де необхідно огорожу?

Відповідь на це питання криється в способі поширення тепла від печей будь-якого типу. Таких способів 2:

Безпосереднє нагрівання повітря в парній.
Передача тепла поверхонь за допомогою інфрачервоного випромінювання.

Для лазні краще перший спосіб, коли в процесі протоплювання парилки спочатку нагрівається повітря, а від нього теплоту отримують дерев'яні полиці, стіни і підлоги. При необхідності гаряче сухе повітря в парній зволожується, це називається «піддати пару».

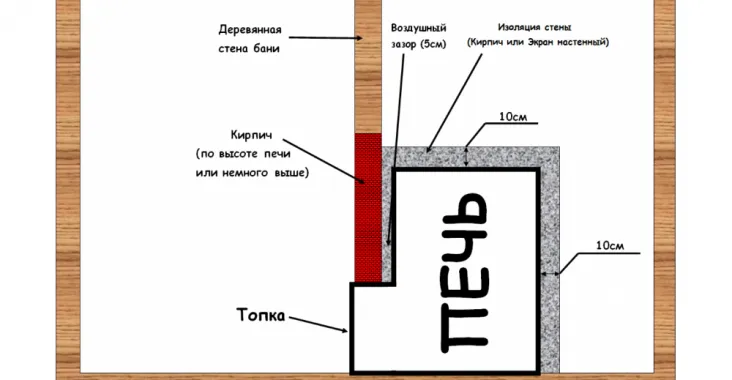

Схема монтажу захисного екрану для печі.

Інфрачервоне випромінювання виділяють все нагріті поверхні, в тому числі і розпечені стінки банної печі. З огляду на, що температура горіння дров досягає + 600 ° С, зовнішня поверхня металевих стінок прогрівається до + 300 ° С. Вона випускає настільки потужний потік інфрачервоного випромінювання, що люди, які беруть лазневі процедури, можуть отримати опіки шкіри.

Екран для банної печі необхідний у таких ситуаціях:

коли розпечений корпус топки не закрите зовні сталевим конвекційним кожухом, а грубка розташована на відкритому місці;
якщо піч забезпечена кожухом, але варто впритул до дерев'яної облицювання стіни;
якщо заводський екран зроблений з тонкого металу і погано захищає від променистого тепла.

Захищати від жорсткого випромінювання потрібно не тільки людей, а й дерев'яні стіни, про що говорять правила пожежної безпеки. Тому обігрівач, встановлений близько до стіни з дерева, повинен бути огороджений від неї неспаленим бар'єром. Найкраще для цієї мети підходить цегла.

Яким каменем краще захистити грубку?

Цегляний екран - оптимальне рішення для металевої банної печі, і ось чому:

Схема монтажу печі з обкладанням цеглою.

матеріал повністю екранує потік інфрачервоного випромінювання;
приймаючи випромінювання на себе, цегляна кладка накопичує тепло, а потім довго віддає його в приміщення;
перегородка з цегли володіє вогнестійкістю і забезпечить захист дерев'яних конструкцій;
будівництво не зажадає великих вкладень;
обкласти саморобну сталеву піч - хороший спосіб її красиво облицювати.

Найкращими властивостями для зведення захисного екрану має керамічний цегла. Він відрізняється високою теплоємністю, вогнестійкістю і привабливим зовнішнім виглядом, особливо якщо використовувати облицювальні сорти.

Червоний пустотіла камінь теж можна застосувати для екрану, але треба розуміти, що він не так добре акумулює тепло, чутливий до перепадів температури і прослужить менше.

Класти в лазні екран з шамотної цегли вийде дорого, до того ж безглуздо. Шамот не так тепломісткий, а надто високих температур в цій зоні немає.

різновиди перегородок

Залежно від функціонального призначення і конфігурації екрани умовно діляться на такі види:

Цегляний захисний екран для печі.

Захисні перегородки. Захищають людей від прямого впливу променистого тепла.
Протипожежні екрани. Будуються між дерев'яною стіною і піччю згідно з вимогами нормативних документів.
Декоративні. Виконуються в формі півкола або у вигляді аркових склепінь над сталевими печами, зробленими з труби.

Протипожежний екран в будь-якому випадку необхідний для огорожі дерев'яних конструкцій, навіть коли піч для лазні обладнана металевим кожухом. Правила допускають використання для цієї мети звичайного листового металу, але цегляна перегородка буде виглядати куди естетичніше.

Обкладати саморобні обігрівачі різних конструкцій цеглою - це спосіб їх вдало облицювати, оскільки подібні вироби не блищать красою. Якщо джерело тепла зварений з вертикальної труби, навколо нього можна побудувати цілий екран. Над горизонтальною трубою будується цегляна арка.

Правила кладки захисної перегородки

Головне правило - металева піч і цегельний екран повинні стояти на загальних підставах, що володіє достатньою надійністю.

Принцип дії екрану.

Якщо піч зовсім вже маленька і огорожу буде невисоким, то його можна побудувати на дерев'яній підлозі, попередньо зміцнивши лаги. В інших випадках необхідно влаштовувати бетонний фундамент у вигляді плити з арматурної сіткою всередині, оскільки цегляна кладка має значну вагу.

При влаштуванні фундаменту, монтажі печі в лазні і кладці екрану з цегли необхідно слідувати таким правилам:

Від внутрішньої поверхні перегородки до стінок печі потрібно відступити 8-10 см, щоб в цьому просторі циркулював нагрівається повітря. Якщо побудувати екран впритул до опалювачі, то лазня буде протоплювати занадто довго, тому що першу частину тепла забере на себе кладка.
При зведенні протипожежного екрану з цегли треба віднести його від дерев'яної стіни як мінімум на 5 см, так він буде краще віддавати тепло в парилку. Якщо стіна зовнішня, а перегородка прибудована до неї впритул, то взимку на стику цегли і дерева з'явиться конденсат і цвіль.
Щоб забезпечити циркуляцію повітря, в нижніх рядах цегли необхідно передбачити кілька отворів, куди буде проникати охолоджений повітряний потік.
Розчин для кладки краще готувати з глини і піску з невеликою добавкою цементу для міцності. Співвідношення таке: 1 частина глини змішується з 2 частинами піску, після чого в розчин додається від 10 до 20% цементу М400.

Щоб будувати з цегли звичайну перегородку, досить додати в розчин 10% цементу, для арочних склепінь можна додати трохи більше. Крім того, для кладки арок треба заготовити дерев'яні шаблони - кружала, що дозволяють зробити просвіт між склепінням і сталевою трубою.
