Загальні відомості про кам'яну кладку

Кладкою називають конструкції з природного каменю, цегли або інших кам'яних матеріалів, покладених на розчині.

Правила розрізання кладки передбачають: - укладання каменю, цегли або інших кам'яних матеріалів горизонтальними рядами, перпендикулярно діючим силам; - поділ каменів або цегли поперечними і поздовжніми швами;

зміщення (перев'язку) вертикальних швів суміжних рядів.

Кладка з потовщеного (висотою 88 мм) цегли виконується за наведеними вище правилами розрізання. Це забезпечує спільну роботу покладених цегли або каменів і рівномірний розподіл тиску в кладці від власної ваги і опертих на неї інших конструктивних елементів, наприклад плит міжповерхового перекриття.

Мал. 1. Кладка, виконана з природного каменю

Мал. 2. Правила розрізання кладки 1 - горизонтальні ряди; 2 - поперечні шви; 3 - поздовжній шов; 4 - змішання вертикальних швів

Мал. 3. Кладка з потовщеної цегли

Мал. 4. Кладка з керамічних або силікатних каменів

Мал. 5. Кладка з бетонних каменів

Кладку з керамічної і силікатної каменю виконують з дотриманням правил розрізання. Розміри каменя відповідають обсягу двох цеглин, покладених плиском, з урахуванням товщини шва між ними. Порожнечі (щілини) в каменях покращують теплозахисні властивості кладки, що дозволяє зменшити товщину стін на 0,5 цегли.

Кладку з бетонного каменю зі ще-левіднимі пустотами (розміром 390Х 190Х 188 мм) ведуть з перев'язкою вертикальних швів. Внутрішня частина кладки перев'язується за рахунок чергування в суміжних рядах цілих каменів і поздовжніх половинок (390Х90Х 188 мм).

Розглянуті види кладки використовують для зведення фундаментів, зовнішніх і внутрішніх стін, перегородок та інших конструктивних елементів.

Кам'яною кладкою називають будівельну конструкцію, що складається з окремих каменів, покладених у певному порядку на будівельному розчині.

Залежно від застосовуваного матеріалу розрізняють наступні види кам'яної кладки: цегляна; з бетонних, силікатних або керамічних каменів; з великих бетонних блоків; з природних каменів правильної форми (пиляних або тесаних); Бутова з природних каменів, що мають неправильну форму; бутобетонная. В окремих випадках застосовують змішану кладку, наприклад: Бутова з облицюванням цеглою; бутобетонная або цегляна, облицьовані тесаним каменем, і ін.

Цегляна кладка широко застосовується для влаштування стін, перегородок і стовпів (колон) житлових, культурно-побутових, адміністративних, промислових і сільськогосподарських будівель. Із цегли викладають печі, димові труби. Цегла застосовують також для будівництва підпірних стінок і різних підземних споруд.

Кладка з керамічних пустотілих каменів найчастіше використовується для зведення зовнішніх стін опалювальних будівель і рідше для влаштування перегородок.

Щоб конструкції з кам'яної кладки могли витримувати виникають в них зусилля від експлуатаційних навантажень, вони повинні мати необхідну міцність.

Міцність кам'яної кладки залежить в основному від наступних факторів:
- марки застосовуваних цегли або каменів і розчину; взаємного розташування цегли або каменів в кладці або розрізання кладки швами;
- якісного виконання самої кладки (товщина і рівномірна щільність швів розчинів).

Необхідні марки цегли і розчину вказуються в проекті і повинні строго витримуватися. Використання розчину після початку схоплювання або нижчої, ніж передбачено проектом, марки веде до зниження міцності кладки.

Правила розрізання кладки. Кладка з цегли або каменів правильної форми розчленовується або розрізається швами по горизонтальній (по ліжку), вертикальної поперечної і вертикальної поздовжньої площинах.

Основним матеріалом, що сприймає виникають в кладці зусилля, є цегла або камені, які добре чинять опір стискає зусиллям і погано працюють на вигин. Для того щоб окремі камені в кладці працювали тільки на стиск і передавали суміжних тільки стискають зусилля, розташування їх у кладці повинна відповідати трьом правилам розрізання.

Перше правило розрізання кладки вимагає, щоб цеглини або камені в кладці щільно стикалися між собою ліжками, перпендикулярними до напрямку діючої на кладку навантаження.

Друге правило вимагає, щоб вертикальні поздовжні шви в кладці були паралельні зовнішньої її поверхні, а вертикальні поперечні шви перпендикулярні до неї.

Нарешті третє правило розрізання кладки вимагає, щоб вертикальні поперечні і поздовжні шви кожного ряду (шару) кладки були зміщені від швів суміжних по вертикалі рядів (шарів), т. Е. Щоб над і під кожним вертикальним швом ряду кладки знаходився не шов, а камінь або цегла. Перекриття вертикальних поздовжніх і поперечних швів кладки цеглою або каменем називається перев'язкою.

Згинальні і зсувні зусилля в кладці виникають і при неякісному виконанні горизонтальних швів між рядами кладки. Міцність кладки при цьому може знижуватися майже в два рази. Шви повинні мати певну товщину. Розчин в них повинен мати рівномірну щільність.

Елементи кладки. Як правило, кладку з цегли або каменів виконують горизонтальними рядами. Товщину стін приймають кратною половині цегли або каменю: один, півтора, два і т. Д. Перегородки кладуть в половину або в чверть цегли.

Якщо цегляна конструкція надалі буде обштукатурюватимуться, то її виконують в пустошовку - шви її на глибину 1 -1,5 см від лицьової поверхні кладки розчином не заповнюють. Залишена незаповнена частина швів забезпечує краще зчеплення штукатурного шару з кладкою. Цегла і камені, які мають рифлені поверхні, для цієї ж мети укладають в кладку цими поверхнями назовні.

Кладку зазвичай ведуть з розшивкою швів, т. Е. Швах за допомогою спеціального інструменту (розшивки) надають форму валика, викружки і т. П.

Якщо до поверхонь стін не пред'являють підвищених декоративних вимог (стіни більшості промислових будівель і т. П.) Або їх передбачається облицьовувати, то кладку ведуть вподрезку т. Е. Видавлюється назовні при укладанні цегли розчин підрізає врівень з поверхнею кладки.

Ряд цеглин, покладений з зовнішнього боку стіни, називають зовнішньої верствою, ас внутрішньої сторони - внутрішньої верствою.

Залежно від того, як укладені цеглини в верстах, вони можуть бути ложков и ми (на поверхню цеглини виходять бічною гранню - ложком) або точкових (на поверхню цеглини виходять торцевою гранню - стусаном). Цеглини, укладені між верстами, називають забуткой.

Відповідно розташуванню цегли в зовнішній версті весь горизонтальний ряд кладки називають ложков им або точкових.

Наявність вертикальних обмежень кладки (кути будівлі, отвори) і необхідність зміщення рядів кладки для виконання третього правила розрізання вимагають застосування неполномерного цегли: трехчетверток, половинок, четверток.

Система перев'язки цегляної кладки. Певний порядок, згідно з яким розташовуються окремі цеглини в кладці, називається системою перев'язки або, як часто говорять, перев'язкою.

Найбільш поширеними системами перев'язок є однорядна (ланцюгова), багаторядна (п'ятирядні) і трехрядная. Крім них, для кладки окремих будівель застосовують декоративні види кладок.

При однорядною системі перев'язки точкових і ложкові ряди чергуються в кожному ряду кладки. Вертикальні поперечні шви перекриваються цеглинами вищого ряду на чверть цегли, а вертикальні поздовжні шви - наполовину цегли.

Кладку стін по однорядной системі перев'язки починають з укладання в кутку стіни трехчетверток, початківців ложкових ряд. Кількість трехчетверток визначається товщиною стіни.

Мал. 6. Види швів кладки: а - впустошовку; б - врасшівку валик; в -врасшівку викружки; г - вподрезку.

Мал. 7. Однорядна (ланцюгова) перев'язка стіни в 2 цегли: а -перший ряд (1 - стусани зовнішньої версти, 2 - ложки зовнішньої версти, 3 - ложки внутрішньої версти, 4 - забутка, 5 -тичкі внутрішньої версти); б - другий ряд (6 - вертикальне обмеження без чверті, 7 - те саме, з чвертю).

Таким чином по однорядной системі перев'язки у взаємно перпендикулярних стінах точкових і ложкові ряди чергуються.

Для отримання вертикального обмеження тичковий ряд закінчують трехчетвертками, що укладаються поперек стіни. При стіні в 11/2 цегли укладають 2 трехчетвертки одну за одною, в стіні в 2 цегли укладають по 2 пари трехчетвер-ток в кожну версту і між ними 1 цілий цегла уздовж стіни, в стіні в 2 1/2 цегли укладають в кожну версту по трехчетвертки і між ними цілий цегла. Ложкові ряди при будь-якій товщині стіни закінчуються трехчетвертками.

При перетині стін ложкових ряд пропускається через тичковий, не порушуючи своєї перев'язки.

Поряд з простотою і повної перев'язкою швів однорядна система перев'язки має ряд недоліків:
- велика кількість трехчетверток, які, як правило, виготовляються на місці рубкою з цілого цегли;
- велика кількість стусанів в верствах рядах і малий обсяг забутки, що підвищує трудомісткість кладки;
- велика витрата лицьової цегли при кладці з облицюванням. Через цих недоліків однорядна система перев'язки для кладки стін з цегли застосовується порівняно рідко.

При кладці стін з керамічних каменів з поперечними щілинними порожнечами застосування однорядной системи перев'язки є обов'язковим.

Значно частіше для кладки стін з цегли застосовують багаторядну (п'ятирядні) систему перев'язки. Вона складається з одного тичкового і п'яти ложкових рядів. У ній допущено відхилення від третього правила розрізання: вертикальні поздовжні шви перекриваються тільки через п'ять рядів точкових поруч, що тільки незначною мірою зменшує несучу здатність кладки. Вертикальні поперечні шви в чотирьох ложкових рядах перекриваються ложками суміжного ряду наполовину цегли, а шви п'ятого ложкового ряду - стусани тичкового ряду на одну чверть цегли.

Кладку стіни по багаторядній системі перев'язки починають з тичкового ряду, для чого в зовнішньому кутку стін укладають взаємно перпендикулярно дві трехчетвертки і зовнішню версту обох стін продовжують стусанами. Таким чином на відміну від однорядною кладки в многорядной точкових ряди у всіх стінах лежать в одній площині.

Внутрішня верста тичкового ряду при товщині стіни, що дорівнює цілому числу цегли, викладається стусанами, а при кратною половині цегли - ложками. Забутка у всіх рядах, крім 1-го і 2-го, викладається ложками.

Мал. 7. Багаторядна перев'язка стіни в 2 цегли: а - перший ряд; б - другий ряд; в - третій і п'ятий ряди; г - четвертий і шостий ряди.

У наступному за тичковим ложковом ряду внутрішня верста при товщині стіни, кратної цілому числу цегли, викладається ложками, а при кратною половині цегли - стусанами. Забутка у всіх випадках викладається ложками. Усі наступні чотири ложкових ряду викладають з цілого цегли з перев'язкою в півцеглини.

Широке поширення многорядной системи перев'язки пояснюється її перевагами в порівнянні з однорядною: меншу кількість неполномерного цегли; менша трудомісткість, так як забутку укладати легше і швидше, ніж зовнішні версти, і не потрібно витрат часу на заготівлю трехчетверток.

При тимчасових перервах робіт кладок, для того щоб забезпечити в подальшому надійну зв'язок нової кладки зі старою, кладку обмежують убежной або вертикальної щтрабах. У вертикальні штраби часто закладають випуски арматурної сталі діаметром 8 мм.

Вертикальної щтрабах називають і вертикальний паз, що влаштовується в стінах в тих випадках, коли кладка перегородок ведеться окремо від кладки стін.

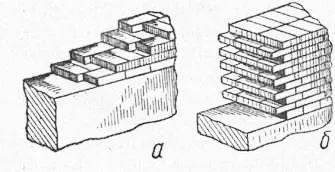

Мал. 8. Штраби; а - убежной; 6 - вертикальна.

Мал. 9. Пристрій ніші в стіні в 27г цегли по однорядной перев'язці: а - тичковий ряд; б - ложкових ряд.

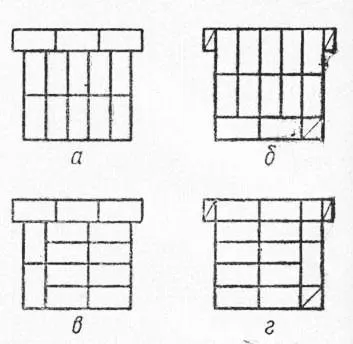

Мал. 10 Кладка простінка товщиною 21 / г цегли по трехрядной системі перев'язки:
а - перший ряд; б - другий ряд; в - третій ряд; г -Четвертий ряд.
