Загальні правила виконання креслень

1. Похилі паралельні лінії штрихування повинні проводитися під кутом 45 о к лінії контуру зображення або до його осі або до ліній рамки креслення (малюнки. 51, 52).

Малюнок 51 - Напрямок штрихування під кутом 45 0 до лінії контуру

зображення (а) або до його осі (б)

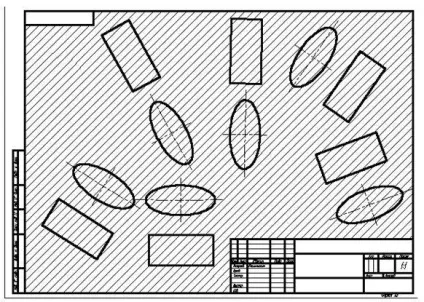

Малюнок 52 - Напрямок штрихування під кутом 45 0 до ліній рамки креслення

2. Лінії штрихування повинні наноситися з нахилом вліво або вправо, але, як правило, в одну і ту ж сторону на всіх перетинах, що відносяться до однієї і тієї ж деталі, не залежно від кількості аркушів, на яких ці перетину розташовані.

3. Відстань між паралельними прямими лініями штрихування (частота) має бути, як правило, однаковим для всіх виконуваних в одне і те ж масштабі перетинів даної деталі і вибирається в залежності від площі штрихування і необхідності урізноманітнити штрихування суміжних перетинів.

4. Частота штрихування повинно бути від 1 до 10 мм в залежності від площі штрихування і необхідності урізноманітнити штрихування суміжних перетинів.

5. Якщо лінії штрихування, наведені до лінії рамки креслення під кутом 45 о. збігаються з лініями контуру або осьовими лініями, то замість кута 45 о слід брати кути 30о або 60 про (рисунок 53).

Малюнок 53 - Напрямок штрихування під кутом 60 0 або 30 0

6. Вузькі і довгі площі перетину (наприклад, штампованих, вальцьованих та інших подібних деталей), ширина яких на кресленні від 2 до 4 мм, рекомендується штрихувати повністю тільки на кінцях і у контурів отворів, а решту площі перетину - невеликими ділянками в декількох місцях (рисунок 54).

Малюнок 54 - Штрихування вузьких і довгих площ

7. Лінії штрихування скла слід наносити з нахилом 15 - 20 о до ліній більшої сторони контуру перетину (рисунок 55).

Малюнок 55 - Штрихування скла

8. Вузькі площі перетинів, ширина яких на кресленні менше 2 мм, допускається показувати зачорненими з залишенням просвітів між суміжними перетинами не менше 0,8 мм (рисунок 56).

Малюнок 56 - Штрихування зачорнінням

9. Для суміжних перерізів двох деталей слід брати нахил ліній штрихування для одного перетину вправо, для іншого - вліво (зустрічна штрихування).

При штриховке в клітку для суміжних перетинів двох деталей відстань між лініями штрихування в кожному перетині має бути різним.

У суміжних перетинах з штрихуванням однакового нахилу і напрямки слід змінювати відстань між лініями штрихування або зрушувати ці лінії в одному перерізі по відношенню до іншого, не змінюючи кута їх нахилу (рисунок 57).

Малюнок 57 - Приклад штрихування складальної одиниці

10. При великих площах перетинів, а також при вказівці профілю грунту допускається наносити позначення лише у контуру перетину вузькою смужкою рівномірної ширини (рисунок 58).

Малюнок 58 - Приклад штрихування великих площ

Нанесення розмірів і граничних відхилень

Лінійні розміри і їх граничні відхилення на кресленнях і в специфікаціях вказують в міліметрах, без позначення одиниці виміру. Якщо на кресленні розміри необхідно вказати не в міліметрах, а в інших одиницях виміру (сантиметрах, метрах і т.д.), то відповідні розмірні числа записують з позначенням одиниці виміру (см, м) або вказують їх в технічних вимогах.

Для розмірів і граничних відхилень, наведені у технічних вимогах і пояснювальних написах на полі креслення, обов'язково вказують одиниці виміру.

Кутові розміри і граничні відхилення кутових розмірів вказують в градусах, хвилинах і секундах з позначенням одиниці виміру, наприклад: 4 °; 4 ° 30'; 12 ° 50'30''; 0 ° 30'40''; 0 ° 18'; 0 ° 5'25''; 0 ° 0'30''; 30 ° ± 1 °; 30 ° ± 10'.

Правила нанесення розмірів

Для нанесення розмірів використовують виносні і розмірні лінії і розмірні числа.

Загальна кількість розмірів на кресленні повинна бути мінімальною, але достатньою для виготовлення і контролю вироби.

Розмірні і виносні лінії слід виконувати суцільними тонкими лініями. Розмірні лінії обмежені стрілками. Величина стрілок вибирається залежно від товщини S лінії видимого контуру предмета і повинна бути приблизно однакова для всіх розмірних ліній креслення (рисунок 59).

Малюнок 59 - Структура розміру

При нанесенні розміру прямолінійного відрізка розмірну лінію проводять паралельно цьому відрізку, а виносні лінії - перпендикулярно розмірами. Розмір стрілок повинен відповідати зображенню на малюнку 60.

Малюнок 60 - Зображення стрілок розмірних ліній

При нанесенні розмірів деталей, подібних зображенню на малюнку 61, розмірні лінії слід проводити в Радіусна напрямку, а виносні - по дугам кіл.

Малюнок 61 - Приклади проставляння розмірів

При нанесенні розміру кута розмірну лінію проводять у вигляді дуги з центром у його вершині, а виносні лінії - радіально (рисунок 62).

Малюнок 62 - Кутовий розмір

При нанесенні розмірів потрібно пам'ятати, що на всіх кресленнях не залежно від масштабу вказуються дійсні розміри вироби.

Розмірні числа в межах одного креслення виконують шрифтом одного розміру. Розмірні числа наносять над розмірною лінією якомога ближче до її середини.

При нанесенні декількох паралельних або концентричних розмірних ліній на невеликій відстані один від одного розмірні числа над ними рекомендується розташовувати в шаховому порядку.

При нанесенні розміру діаметра всередині кола розмірні числа зміщують щодо середини розмірних ліній.

Малюнок 63 - Простановка лінійних розмірів

Розмірні числа лінійних розмірів при різних нахилах розмірних ліній мають у своєму розпорядженні, як показано на малюнку 63. Якщо необхідно нанести розмір в заштрихованої зоні, відповідне розмірне число наносять на полиці лінії-виноски.

Малюнок 64 - Простановка кутових розмірів

Кутові розміри наносять так, як показано на малюнку 64. У зоні, розташованій вище горизонтальної осьової лінії, розмірні числа поміщають над розмірними лініями з боку їх опуклості; в зоні, розташованій нижче горизонтальної осьової лінії - з боку угнутості розмірних ліній. У заштрихованої зоні наносити розмірні числа не рекомендується. В цьому випадку розмірні числа вказують на горизонтально нанесених поличках.

Малюнок 65 - Вимоги до простановке розмірів

Стрілки, що обмежують розмірні лінії повинні упиратися вістрям у відповідні лінії контуру, або виносні, або осьові лінії. Виносні лінії повинні виходити за кінці розмірних стрілок на 1. 5 мм. Мінімальна відстань між паралельними розмірними лініями повинно бути 7 мм, а між розмірною і лінією контуру - 10 мм і обрані в залежності від розмірів зображення і насиченості креслення (рисунок 65).

Малюнок 66 - Приклад простановки розмірів

У випадках, показаних на малюнку 66, розмірну і виносні лінії проводять так, щоб вони разом з вимірюваним відрізком утворили паралелограм.

Необхідно уникати перетину розмірних і виносних ліній.

Не допускається використовувати лінії контуру, осьові, центрові і виносні лінії в якості розмірних.

Допускається проводити розмірні лінії безпосередньо до ліній видимого контуру, осьових, центровим і інших лініях.

Виносні лінії проводять від лінії видимого контуру, за винятком випадків, коли при нанесенні розмірів на невидимому контурі відпадає необхідність в кресленні додаткового зображення.

Якщо вид чи форму симетричного предмета або окремих симетрично розташованих елементів зображують тільки до осі симетрії або з обривом, то розмірні лінії, що відносяться до цих елементів, проводять з обривом, і обрив розмірної лінії роблять далі осі чи лінії обриву предмета (рисунок 67).

Малюнок 67 - Приклад використання розмірної лінії з розривом

Розмірні лінії допускається проводити з обривом в наступних випадках:

а) при вказуванні розміру діаметра окружності незалежно від того, зображена чи окружність повністю або частково, при цьому обрив розмірної лінії роблять далі центра кола (рисунок 68);

Малюнок 68 - Простановка діаметрів

б) при нанесенні розмірів від бази, що не зображеної на даному кресленні (рисунок 69).

Малюнок 69 - Обрив розмірної лінії при нанесенні розміру від бази

При зображенні вироби з розривом розмірну лінію не переривають (рисунок 70).

Малюнок 70 - Приклад позначення розміру при зображенні деталі з розривом

Якщо довжина розмірної лінії недостатня для розміщення на ній стрілок, то розмірну лінію продовжують виносити за виносні лінії (або відповідно за контурні, осьові, центрові і т. Д.) І стрілки наносять, як показано на малюнку 71.

Малюнок 71 - Приклади розташування розмірних ліній

При нестачі місця для стрілок на розмірних лініях, розташованих ланцюжком, стрілки допускається замінити зарубками, що наносяться під кутом 45 ° до розмірних лініях або чітко наносяться точками.

При нестачі місця для стрілки через близько розташованої контурної або виносної лінії останні допускається переривати.

Спосіб нанесення розмірного числа при різних положеннях розмірних ліній (стрілок) на кресленні визначається найбільшим зручністю читання (рисунок 72).

Малюнок 72 - Приклади нанесення розмірів при різних положеннях розмірних ліній

Розмірні числа і граничні відхилення не допускається розділяти або перетинати якими то не було лініями креслення.

Не допускається розривати лінію контуру для нанесення розмірного числа та наносити розмірні числа в місцях перетину розмірних, осьових або центрових ліній.

У місці нанесення розмірного числа осьові, центрові лінії та лінії штрихування переривають (рисунок 73).

Малюнок 73 - Приклади нанесення розмірів з розривом осьових ліній (а) і лінії штрихування (б)

Розміри, що відносяться до одного і того ж конструктивному елементу (пазу, виступу, отвору і т. П.), Рекомендується групувати в одному місці, маючи в своєму розпорядженні їх на тому зображенні, на якому геометрична форма даного елемента показана найбільш повно (рисунок 74).

Малюнок 74 - Приклади нанесення розмірів

При нанесенні розміру радіуса перед розмірним числом поміщають велику літеру R. Якщо при нанесенні розміру радіуса дуги окружності необхідно вказати розмір, який визначає положення її центру, то останній зображують у вигляді перетину центрових або виносних ліній.

При великій величині радіуса центр допускається наближати до дуги, в цьому випадку розмірну лінію радіуса показують зі зламом під кутом 90 °.

Якщо не потрібно вказувати розміри, що визначають положення центра дуги окружності, то розмірну лінію радіуса допускається не доводити до центру і зміщувати її відносно центру (рисунок 75).

Малюнок 75 - Приклади нанесення розміру радіуса

Якщо радіуси заокруглень, згинів і т. П. На всьому кресленні однакові або будь-якої радіус є переважаючим, то замість нанесення розмірів цих радіусів безпосередньо на зображенні рекомендується в технічних вимогах робити запис типу: «Радіуси заокруглення 4 мм»; «Внутрішні радіуси згинів 10 мм»; «Незазначені радіуси 8 мм» і т.п.

При вказуванні розміру діаметра (у всіх випадках) перед розмірним числом наносять знак «Æ».

Для позначення циліндричної поверхні слід керуватися таким правилом: поверхню понад 180 о задається діаметром, менше 180 о - радіусом, в разі, коли кут циліндричної поверхні дорівнює 180 о. для її позначення можна використовувати як радіус, так і діаметр.

Перед розмірним числом діаметра (радіуса) сфери так само наносять знак Æ (R) без напису «Сфера» (рисунок 76).

Якщо на кресленні важко відрізнити сферу від інших поверхонь, то перед розмірним числом діаметра (радіуса) допускається наносити слово «Сфера» або знак «○», наприклад, «Сфера Æ 18», «○ R12». Діаметр знака сфери дорівнює розміру розмірних чисел на кресленні. Розміри квадрата наносять, як показано на малюнку. Висота знака «» повинна бути дорівнює висоті розмірних чисел на кресленні (рисунок 77).

Малюнок 76 - Приклади нанесення розміру сферичної поверхні

Малюнок 77 - Приклади нанесення розміру з використання знака «квадрат»

Перед розмірним числом, що характеризує конусність, наносять знак «», гострий кут якого повинен бути направлений в сторону вершини конуса (рисунок 78).

Малюнок 78 - Приклади позначення конусности

Знак конуса і конусність у вигляді співвідношення слід наносити над осьовою лінією або на полиці лінії-виноски.

,

де D - максимальний діаметр конуса, d - мінімальний діаметр конуса, H - висота.

Ухил поверхні слід вказувати безпосередньо у зображення поверхні ухилу або на полиці лінії-виноски у вигляді співвідношення, у відсотках або в проміле. Перед розмірним числом, що визначає ухил, наносять знак «>», гострий кут якого повинен бути направлений в сторону ухилу (рисунок 79).

Малюнок 79 - Приклади позначення ухилу

При нанесенні розмірів конічних фасок розмірну лінію проводять паралельно осі конуса. Розміри фасок під кутом 45 ° наносять, як показано на малюнку 80.

Малюнок 80 - Приклади позначення фасок під кутом 45 0

Розміри плоских і конічних фасок під іншими кутами вказують - лінійних і кутових розмірами або двома лінійними розмірами (рисунок 81).

Малюнок 81 - Приклади позначення фасок під кутом, відмінним від 45 0
