З’єднання пластикових труб як з’єднати пвх, з’єднання водопровідних труб своїми руками,

Залежно від різновиду матеріалу, з якого зроблені пластикові труби, а також умов його використання, типи з'єднань можуть бути самими різними. У даній статті мова піде про те, як під'єднати пластикові труби, а також на що потрібно звертати увагу при роботі з такими виробами.

В цілому все трубопроводи можуть монтуватися з роз'ємними або нероз'ємними сполуками. Останні, в свою чергу, можуть виконуватися методом зварювання встик або з використанням розтрубів. Якщо виконано роз'ємне з'єднання пластмасових труб, то в міру потреби такої трубопровід можна розібрати, не пошкоджуючи труби. Найскладнішою у виконанні вважається фланцевая стикування.

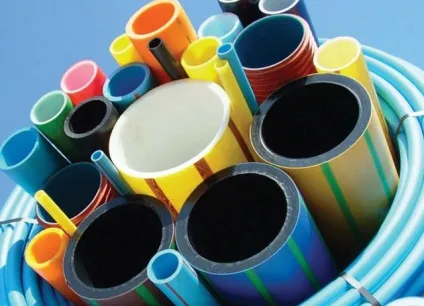

Різновиди труб з полімерних матеріалів

Серед різноманіття виробів з полімерів найбільш затребуваними є такі різновиди труб:

• поліпропіленові;
• поліетиленові;
• із зшитого поліетилену;
• (ПВХ).

Крім цих основних матеріалів, у продаж надходять труби, внутрішня частина яких покрита тонким шаром алюмінієвої фольги.

Одним з головних достоїнств будь-яких труб з полімерних матеріалів є їх гладкість, яка сприяє безперешкодному проходженню рідини, зменшеному рівню шуму, їх стійкість до окислення. Однак досить чутливі такі вироби до механічних пошкоджень, наприклад ударам або різкого перегинання.

Примітно, що у пластикових труб є здатність до розширення, що зменшує ймовірність прориву магістралі під час транспортування води.

Однак варто враховувати, що при нагріванні труба з полімерів починає подовжуватися, а нарізне сполучення слабшати, тому для поліпропіленових виробів встановлені пороги критичної температури в 140 ℃. У будь-якому випадку, тип з'єднання пластикових труб безпосередньо впливає на термін активного користування трубопроводом.

Методи фіксації труб з пластмас

Існує кілька основних методів фіксації пластикових труб, серед яких назвемо:

• розтрубну стикування;
• клейове з'єднання;
• різьбову фіксацію;
• диффузную зварювання;
• з'єднання на фланцях;
• стикування з цангами;
• зварювання із застосуванням електромуфт.

Розтрубне з'єднання водопровідних труб своїми руками виконують, якщо транспортування рідини проводиться не під тиском. Крім того, воно прийнятно для систем, де вміст трубопроводу переміщається самопливом, наприклад, в каналізаційних комунікаціях.

Стиковка пластикових труб може проводитися і на клейовому складі, а також методом «холодної зварювання», при якому верхній шар труби частково розчиняється одним зі складових клею, щоб вийшло надійне з'єднання на рівні молекул.

Такі способи застосовні при монтажі трубопроводів для транспортування газу, води, а також каналізаційних систем.

Щоб зробити з'єднання водопровідних труб з пластику з металевими виробами, використовують або фланцеве, або різьбовій метод. Якщо мова йде про дифузійної зварюванні, то деталі спочатку прогрівають в спеціальній машині, а потім стикуються. Самостійно здійснити фланцеве з'єднання можна за допомогою приварних втулок або металевих накладних фланців.

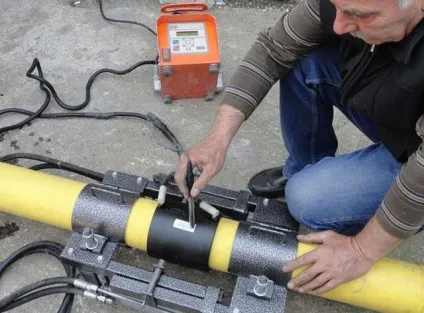

У тих випадках, коли в якості з'єднувачів пластикових труб застосовуються цанги, потрібно монтаж обтискних фітингів. Стик при цьому виходить в результаті врізки зубців металевої трубки в виріб. При фіксації труб за допомогою електромуфт, поверхня перед початком робіт знежирюють і очищають. Далі на муфту подають струм, який розігріває верхній шар труб і відбувається їх спайка.

Стиковка ПВХ труб

Серед усіх способів, як з'єднати труби пвх, оптимальними можна вважати такі методи стикування:

• склеювання спеціальним складом;
• розтрубне з'єднання.

Для труб з ПВХ характерна наявність розтруба на одному з кінців, всередині якого при стикуванні прокладають уплотняющее гумове кільце. Спочатку труби нарізають під потрібні розміри і виробляють зачистку торців і внутрішньої поверхні розтруба. Гладкий край труби, змащений силіконом, вставляють в розтруб до упору. Після цього трубу трохи витягують, приблизно на 7-10 мм.

Послідовність склеювання ПВХ труб виглядає так:

• проводиться зачистка внутрішньої поверхні розтруба і зовнішньої сторони труби за допомогою наждаку;
• робочі частини потрібно знежирити, наприклад, метіленхлорідом;
• ділянку, який буде знаходитися всередині розтруба, обробляють клейовим складом;
• готову до склейки трубу вставляють в розтруб до упору і провертають на 90º;
• щільно притискають і утримують нерухомо протягом хвилини обидва склеюються елемента.

Варто зазначити, що весь процес склеювання повинен тривати не більше трьох хвилин, щоб з'єднання пластикових труб без зварювання вийшло максимально надійним. При цьому повне висихання клею займе кілька годин.

Кріплення виробів із зшитого поліетилену

Труби даного типу можна самостійно зістикувати одним з таких методів:

• за допомогою компресійних фітингів;
• електрозварні фітингами;
• використовуючи прес-фітинги.

Так як для використання фітингів під пресування потрібно професійне обладнання, такий метод застосовується досить рідко. Однак він дозволяє створювати практично герметичні з'єднання завдяки здатності зшитого поліетилену відновлювати свою структуру після незначної деформації.

Якщо застосовується муфтовий спосіб монтажу, то потрібно взяти спеціальний вальцювальний інструмент, муфту для пластикових водопровідних труб і дві монтажні гільзи.

Спочатку від нарізали довгі труби з одного боку відрізають шматок в 5 мм, після чого з торця знімається фаска. Далі на цю ділянку монтують гільзу, в якій виробляють розвальцювання труби інструментом з ручним або гідравлічним приводом. Потім монтують муфту, а поверх неї надягають другу гільзу. Таким же чином обробляють і інший торець труби. Для труб із зшитого поліетилену муфтове з'єднання є досить практичним, адже воно забезпечує герметичність і міцність.

Як з'єднувати поліпропіленові труби

Способів, як з'єднати пластикові труби з поліпропілену, існує кілька. Зокрема, якщо мова йде про труби з діаметром до 6,3 см, то можна виконати їх самостійну стиковку методом муфтової зварювання або розтрубним. Якщо у виробів перетин досить велике, то оптимальним варіантом буде стикова зварка.

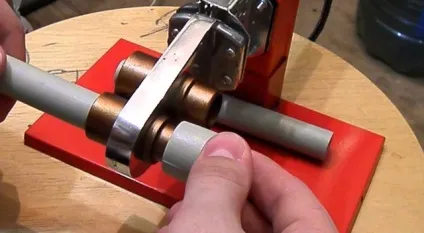

Для поліпропіленових труб з діаметром до 4 см можна застосовувати ручний зварювальний апарат, а для виробів з перетином понад 4 см підійде обладнання з центрирующим пристроєм.

Нагрівання поверхні труби і внутрішнього ділянки розтруба з подальшою їх стикуванням проводиться за допомогою гільзи і дорна.

Після кожного застосування зварювальної машини її тефлонові насадки з розмірами перетину в 16-40 мм потребують очищення від залишків розплавленого пластику.

Перед початком роботи апарат для зварювання потрібно надійно закріпити на рівній площині. При цьому робоча температура процесу сягатиме 250 ℃.

Послідовність робіт по розтрубної зварюванні поліпропіленових труб така:

• проводиться зріз труби строго під кутом в 90º;
• зачищається від пилу і забруднень розтруб фітинга і торець труби;
• на поверхні труби відзначають довжину розтруба + 2 мм;
• розтруб розміщують на дорні, а гільзу монтують на трубу;
• доводять температуру труби до потрібних показників, дотримуючись час нагрівання, а після виробляють стикування елементів.

Якщо виробляти стикування поліпропіленових труб за допомогою фітингів компресійного типу, то знадобиться складне устаткування.

Методи стикування труб з поліетилену

Найміцнішими і довговічними способами стикування поліетиленових труб вважаються терморезисторная і стикове зварювання. Якщо в трубопроводах не буде нагнітатися тиск, то метод склеювання теж підійде.

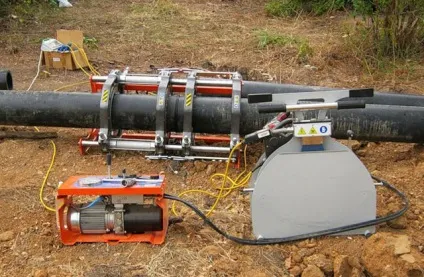

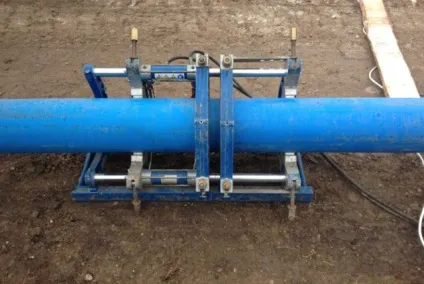

При стиковому зварюванні робочі торці труб укладають в центратор зварювального обладнання, де вони закріплюються, проходять механічну зачистку і обробку торцеватели. Потім кінці труб нагріваються до потрібної температури, після чого з'єднуються разом і притискаються з потрібним зусиллям. Коли пройде час для охолодження, труби готові до подальшої експлуатації.

Метод стикового зварювання використовують переважно для поліетиленових труб з перетином понад 63 мм.

Як з'єднувача пластикових трубок можуть бути використані муфти, всередині яких прокладені електричні контакти, що виробляють нагрівання. Міцність такого стику дозволяє витримувати тиск в 16 атмосфер.

При необхідності монтажу труб перетином до 5 см можна скористатися фітингами. Якщо це цангові з'єднання, то воно здатне витримати навантаження в 25 атмосфер. При цьому встановлений гумовий ущільнювач забезпечує герметичне з'єднання, а зубці фитинга, що врізаються в площину труби, підвищують її стійкість до механічних пошкоджень.

Як з'єднують металопластикові Трубопрокат

Особливість будови металопластикових труб така, що через різні температур плавлення алюмінію і пластика стикувати їх зварювальним методом неможливо. Тому єдиним доступним способом з'єднання елементів є фітингових.

Збірку трубопроводу з металопластикових труб своїми руками можна виконати за допомогою:

• обтискних фітингів;
• фітингів під пресування;
• пуш-фітингів.

Останні монтуються швидше і легше всього, до того ж, кріплення виходить міцним, а при необхідності - його можна розібрати. Збірка трубопроводу таким способом припускає наявність різака і калібратора.

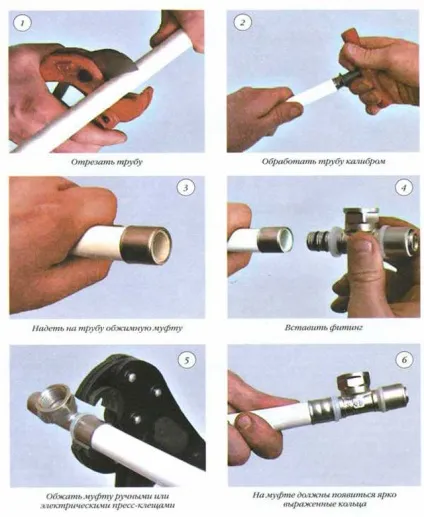

Якщо використовуються пресувальні фітинги, то з'єднання виходить нерознімним. На початку проводиться обрізка труби під розмір і її калібрування. Далі трубу вставляють в обжимную муфту, а після монтажу фитинга все кріплення притискається прес-кліщами з ручним або електроприводом. Зверніть увагу, що не можна проводити повторне обтиснення муфти.

Максимальне навантаження, яке може витримати з'єднання даного типу, становить 10 бар.

Таким чином, варіантів з'єднання пластикових труб досить багато. Так що при роботі з тими чи іншими комплектуючими, кожен може вибрати спосіб, оптимальний в тій чи іншій ситуації.
