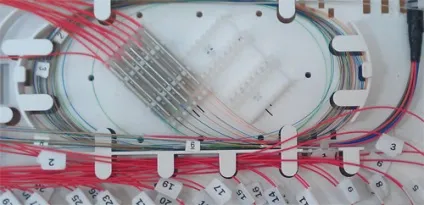

З’єднання оптоволокна, способи з’єднання волоконно-оптичного кабелю, механічний з’єднувач

При прокладанні оптичних комунікацій просто неможливо обійтися без з'єднань, так як при монтажі основної лінії не завжди вистачає довжини кабелю, а при облаштуванні районної або внутрішньобудинкової мережі виникає необхідність розгалуження одного великого кабелю на кілька маленьких.

На сьогоднішній день широкого поширення набули три способи з'єднання оптоволокна:

механічний спосіб;
з'єднання за допомогою Сплайс;
зварювання оптичного кабелю.

Механічний спосіб з'єднання оптоволокга - поняття двозначне і зовсім не означає, що вся процедура проводиться без участі високоточної техніки. В цьому випадку ніяк не обійтися без зварювальних робіт. А виконується цей спосіб наступним шляхом:

механічний з'єднувач оптоволокна (Pigtail), який є невеликим шматком оптичного волокна з встановленим в заводських умовах коннектором, приварюється до кабелю за допомогою автоматичного зварювального апарату;
далі, слід підключення привареного відростка до обладнання, оснащеного необхідним для цього роз'ємом.

Такий спосіб з'єднання вимагає постійного обслуговування, так як роз'єми періодично забруднюються і потребують очищення. Також варто відзначити і те, що рівень втрат сигналу дуже великий, що абсолютно неприйнятно при прокладці зовнішніх магістралей.

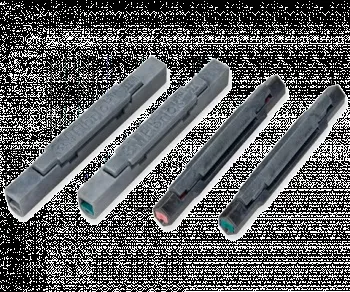

З'єднання за допомогою Сплайс. Воістину ручний спосіб зрощування підготовлених решт волоконно-оптичного кабелю, який вимагає високої кваліфікації виконує роботи майстра, мінімум необхідного інструменту проводиться без зварювання. Весь монтажний процес проходить набагато легше і швидше. А виконується він у такий спосіб:

згідно зі стандартами обробляється два кінця оптоволокна;
після цього, через спеціальні напрямні, вони зводяться у напрямку один з одним в самому сплайсов і фіксуються;
далі, підходить черга процесу відновлення захисної оболонки і броні кабелю.

Для мінімізації втрат сигналу порожнину Сплайс заповнюється спеціальним гелем (найчастіше він вже знаходиться в соединителе). У порівнянні з механічним способом, з'єднання оптоволокна за допомогою Сплайс показує менше загасання в оптичному кабелі. Однак, нерідко, цей коефіцієнт може бути рівним 0.1 дБ. При цьому варто також звернути особливу увагу на те, що рівень втрат в цьому виді з'єднання з часом може зрости, що потребують додаткового коректування положення зрощених решт по відношенню один до одного. Викликано це зміщенням кабелю під час експлуатації або ж висиханням гелю.

Третій і найнадійніший спосіб з'єднання оптоволоконного кабелю - зварювальні роботи. Такий варіант зрощування кінців є самим довговічним. Навіть за умови більш тривалого процесу виконання робіт, на відміну від механічного з'єднувача оптоволокна або Сплайс, він показує чудові результати, пов'язані з мінімізацією втрат рівня сигналу до 0.04 дБ, що позитивно позначається на якості сигналу. Сам процес має на увазі послідовного виконання цілого ряду операцій, пов'язаних з підготовкою, безпосереднім зрощенням решт оптоволокна і гідний окремої статті.
