З’єднання напірних чавунних труб

Чавунні труби при монтажі каналізаційних систем є найбільш затребуваним матеріалом і відповідно до Держстандарту 9583-75 можуть бути приєднані до відведення унітазу. В цьому випадку труба чавунна 150 мм в діаметрі є оптимальним рішенням.

Області застосування

Труби чавунні напірні розтрубні відповідно до ГОСТу можуть застосовуватися в зовнішніх каналізаційних магістралях і внутрішніх мережах. Крім того чавунні труби мають ряд переваг, які виражаються в:

У високої міцності;
Доброю стійкості до зношування;
Високим шумоізоляційним показниками;
пожежобезпеки;
Стійкості до впливу високих і низьких температур;
Низьких показниках коефіцієнта розтягування.

З орієнтуванням на вимоги ГОСТу 9583-75 чавунні труби рекомендовані до застосування як в житлових будинках, так і в тих будинках, де навантаження на магістраль перевищує стандартну господарсько-побутову. Це можуть бути:

Великі фабрики;
ферми;
Санаторії з мінеральними й термальними водами;
Навчальні заклади.

Варто відзначити, що з'єднання чавунних труб в побутових умовах і підключення її до відведення унітазу можна виконати своїми руками. У таких випадках використовуються вироби з діаметром в 100-150 мм.

Характеристики та ГОСТ

Чавунні труби зі 100 мм діаметром, так само як і інші вироби з представленого матеріалу відповідно до Держстандарту 9583-75 для надійного захисту від корозії покриваються шаром спеціального нафтового бітуму.

Це призводить до того, що внутрішні стінки вироби стають гладкими, що призводить до зменшення сили тертя води.

Чавунні труби з діаметром в 100 і більше мм з орієнтуванням на вимоги ГОСТу 9583-75 виготовляються методом лиття в піщані форми. Також відповідно до Держстандарту 9583-75 до виробів пред'являються такі нормативні документи:

Розмір діаметра умовного проходу має дорівнювати 100-1200 мм при довжині вироби в 2-6 м;
Чавунні труби можуть мати фланцеве або розтрубне отвір для стикування;
Виготовлення здійснюється за допомогою методу напівбезперервна або відцентрової виливки;
Чавунні труби з відповідно до Держстандарту 9583-75 з діаметром в діапазоні 100-1000 мм можуть мати максимальну довжину в 2-10 м і стикуватися тільки за допомогою розтрубів.
При діаметрі в 100 мм вага чавунного виробу не повинен перевищувати 25 кг.

ГОСТ 9583-75 регламентує і значення товщини стінки виробу, яке може становити 6,5-31 мм. З орієнтуванням на товщину стінки виділяють три класи продукції - А, Б і ЛА.

Найміцнішими є вироби класу Б, вони рекомендуються для підключення до відведення унітазу. Крім того, відповідно до ГОСТу 9583-75 продукція може витримувати номінальне внутрішній тиск від 1 до 1,6 МПа, а для випробувань герметичності на виробництві створюється тиск рівне 2-4 МПа в залежності від класу.

Монтаж чавунних виробів виконується за допомогою спеціальних елементів, виготовлених з кокіль або сірого чавуну. Всі деталі виливаються в піщаних формах.

Відповідно до Держстандарту 9583-75 маркування може наноситися як на зовнішню поверхню, так і на торцевій ділянку розтруба.

З'єднання гофри і чавуну

Вироби для під'єднання до фасонним частинах унітазу мають два класи - А і Б, така продукція в більшості випадків має діаметр в 100 мм і здатна витримувати гідравлічний тиск в 0,1-0,3 МПа.

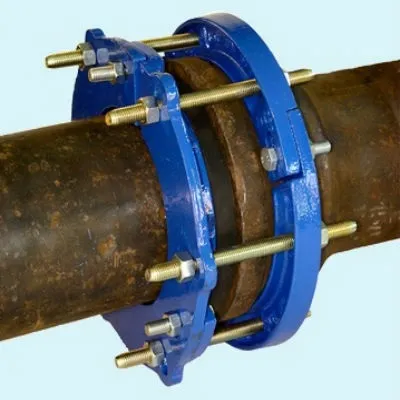

види з'єднання

Вироби можуть з'єднуватися на стиках за допомогою кільцевого двошарового ущільнювача. Цей метод можна застосовувати для виробів з діаметром в більш ніж 100 мм, що забезпечують холодне водопостачання.

Тиск в таких системах не повинно перевищувати 1,7 МПа. Розтрубно-стопорне зчленування є фіксованим.

В якості ущільнювача тут застосовується спеціальне двошарове кільце. Цей спосіб актуальний при прокладці магістралей на місцевості, що відрізняється складним і нерівним рельєфом.

Фланцева стикування застосовується при тиску в трубопроводі від 1,7 до 2,5 МПа. Стиковка зварного типу застосовується при монтажі мереж, які забезпечують гаряче і холодне водопостачання.

Тут параметр робочого тиску е повинен перевищувати 1,7 МПа. Вироби також можуть використовуватися в якості пальових оболонок. Усередині вони заповнюються бетоном. Установка таких паль проводиться при зведенні будівель і для посилення слабкого грунту.

Приєднання унітазу до чавунної труби

Представлена продукція найчастіше зустрічаються в хрущовках і будинках сталінських будівель. Приєднання може відрізнятися в залежності від випусків унітазу.

Вони можуть бути горизонтальними і косими. Для більшості будинків старої конфігурації властиво вертикальне зчленування магістралі і унітазу.

При цьому розтруб з отвором розташовується безпосередньо в підлозі приміщення. Тут, на перший погляд все просто - потрібно лише встановити унітаз, оснащений вертикальним викидом.

Однак на практиці така стиковка пов'язана з низкою технічних труднощів. Особливо часто з ними зустрічаються мешканці верхніх поверхів, так як подібна стикування не допоможе уникнути поширення неприємних запахів.

Щоб уникнути таких негативних наслідків на відведення і слив унітазу надаватися гумова манжета, вона буде утримувати поширення запахів і витоку зливу в приміщення.

Для приєднання чавунного вироби до унітазу, обладнаному косим випуском застосовується метод опускання зливу в розтруб каналізаційного зливу.

В процесі роботи простір між стояком і унітазом рекомендується заповнити цементним розчином. При цьому важливо стежити за тим, щоб піщано-цементної склад не потрапляв в розтруб.

З метою нерозповсюдження неприємних запахів на зливну магістраль слід надіти гумову манжету. Перед початком установки вироби і його зануренням в розтрубне отвір останнім потрібно піддати ретельної прочищення і видалити всі залишки, які можуть привести до засмічення.

Фахівці радять все з'єднання обробити за допомогою герметика. Ті унітази, які виконані за європейським зразком і обладнані горизонтальним спуском набагато складніше з'єднати вертикальним або косим способом.

У таких випадках для установки і з'єднання може бути застосовна пластикова гофра. Якщо ж в квартирі обладнана каналізація горизонтального типу, то для установки унітазу з горизонтальним спуском можна використовувати сполучну манжету і герметик.

Крім того для приєднання до чавунному стояка може використовуватися спеціальний пластиковий куточок, оснащений коротким відведенням.

Тут також необхідно застосування герметика. Особливість горизонтального зливу полягає в тому, що в цьому випадку стоки проходять безпосередньо через слив, і на деякий час залишаються там, тому для забезпечення герметичності особливу увагу слід приділити стикуванні і надійності з'єднання.

Виходячи з цього при монтажі зливу з чавунної каналізаційної системою своїми руками, незалежно від виду спуску стоків з унітазу необхідно використовувати гумову манжету і герметик. Сама робота зі стикування при проходженні інструкціям не займе багато часу.
