А почалося все з-за того, що місцевий РЕМ по-відрізав в під'їздах мого селища світильники, що висвітлюють поверхи. Пропозиція мого батька про встановлення декількох світильників (щоб живити їх від будь-якого сусіда і цього ж сусідові щомісяця всім під'їздом платити) були проігноровані. Батько звичайно ж встановив нам на поверсі світильник, що включається з квартири, інші ж сусіди ходять як ідіоти з ліхтариками, вбиваючи про сходинки (і навіть вбиваючи, у них не виникає бажання поставити світильники). Так як ні в мене, ні в мого батька немає бажання безкоштовно висвітлювати їм поверх, та й коли додому втемну йдеш (вдома нікого немає або не чекають), в загальному було вирішено замовити даний пристрій, для полегшення подолання наосліп сходинок ..)) Кому цікаво продовження історії, прошу під кат ...

Купую я зараз виключно на AliExpress, вірячи їх Escrow захист, систему рейтингу продавців, ну а головне це звичайно задоволення від спілкування з продавцями. Тому давно не купую на біке або Тайніділ, на яких набирав купу товарів, щоб добити до мінімуму, необхідного для безкоштовного трек-коду. А тут хоч на долар купи і безкоштовна доставка і трек безкоштовно. Загалом купую тільки на аліекспресс.

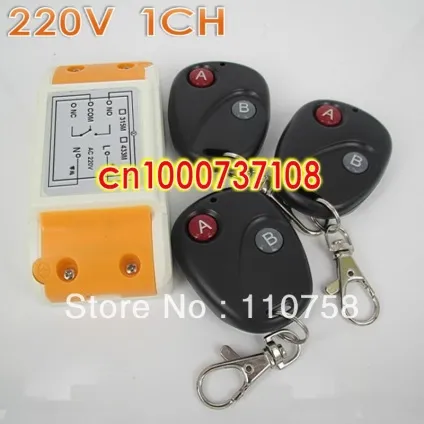

Ну для передісторії вистачить, почнемо про товар. Відсіявши результати з безкоштовною доставкою, в одиничному кількості і за кращим вибором вийшов на цей магазин Shenzhen Wireless Remote Control Receiver. який спеціалізується на радіо-керованих реле, що використовують wi-fi стандарт. Критерії відбору були такі: головне дешевше, одне реле, три пульта для трьох членів сім'ї. Вибір припав на цю модель Ak215. При цьому отримавши задоволення від спілкування з Miss tang. запитала яку частоту мені треба (315 або 433), я запитав яку частіше беруть в Україні і відправили мені 433 MHz-версію.

Оригінал опису характеристик пристрою

Receiver (switch)
Working Voltage: 220V
Output Current: 10A
Working Frequency: 315MHZ / 433MZH (Frequency can be customized)
Receiver sensitivity. -105Db
Working temperature: -10'C - + 60'C
Output way: Jog .Inter-lock .Self -lock
Code type: Learning code

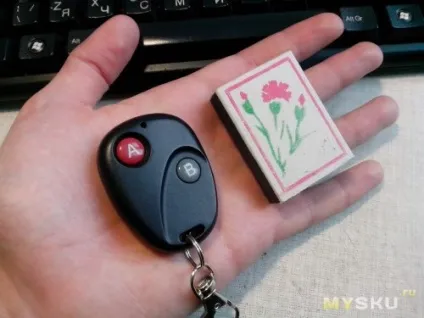

Remote control (transmitter)
Operating Voltage: DC12V
Operating Current: 30MA
Operating Frequency: 266-433MHz
Frequency Distance: 200M
(Please notice that is the ideal distance without any block and signal interfere, it would rise and fall about 10% -50% with the block and signal interference).
Size: 85 x 37 x 18 mm / 3.3 x1.5 x 0.7 in (L x W x H)
Color: White

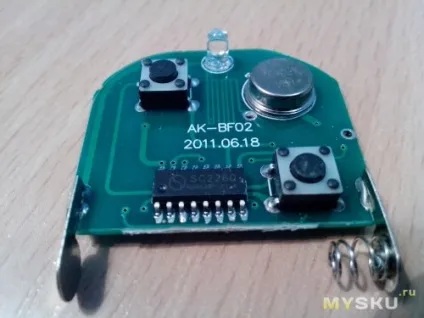

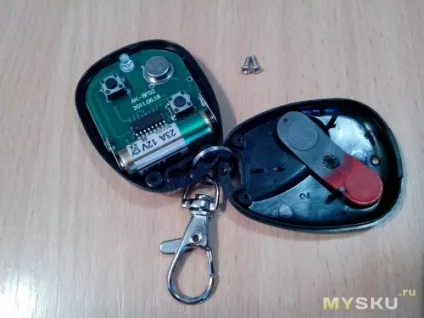

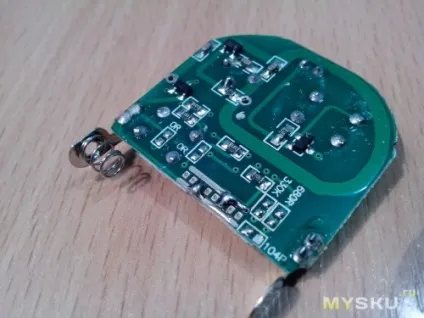

Тепер цікавіше, сам пристрій і друкована плата. Останні два фото демонструють використовується реле, кнопку навчання пультів і перемички режимів.

Інструкція по підключенню

Робоча температура: -10'C- + 60'C
Напруга: 220V
Максимальний струм: 10 Ампер
Дія брелків на відстані до 200 метрів.

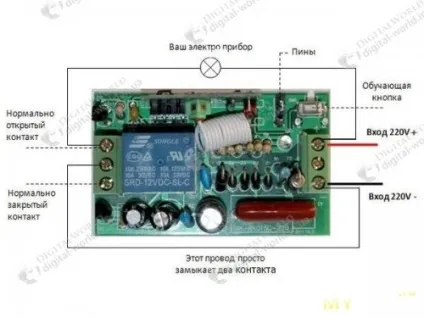

Принцип підключення: підключаєте до двох вхідних контактам на вхід 220 вольт. Від нуля ведете просто провід і приєднуєте на середньому контакті протилежного боку. Від фази ведете провід на електричний прилад, лампу і т.д. який буде вимикатися брелоками. Другий контакт для приладу берете від нормально відкритого контакту.
Ви також можете підключити другий контакт до пристрою від нормально закритого контакту, відмінність між ними буде, в тому як буде вести себе пристрій при первинному підключенні, - за замовчуванням буде увімкнене.

Навчальна кнопка: призначена для приєднання нових брелків або обнулення. Для запам'ятовування пристроєм нового брелка натисніть на кнопку і утримуйте приблизно 2 секунди поки не згасне лампочка на приладі, потім відпускайте кнопку. Лампочка почне помігівать, в цей час Вам потрібно натиснути на кнопку нового брелка, щоб він почав передавати радіосигнал, а прилад зміг його записати. Після чого код нового брелка буде записаний і він стане функціонувати. Для обнулення всіх брелків натисніть на кнопку і утримуйте. Лампочка погасне, а потім знову загориться, після чого можете відпускати кнопку - пам'ять пристрою обнулится, після чого Ви можете приєднувати брелоки заново. Це стане в нагоді коли, наприклад, Ви загубили брелок і Вам не потрібно щоб знайшов зміг управляти Вашим пристроєм. Вам в цьому випадку потрібно обнулити пристрій, а потім приєднати до нього брелоки, який є у Вас. Після цих дій, старий брелок вже буде не активним
Піни - перемикають функції натискання кнопок. При встановленій фішці на перших двох пінах, кнопки будуть працювати в нормальному режимі: одна кнопка включає, інша вимикає. Якщо встановити фішку на другий і третій пін, то одна кнопка буде і включати і вимикати пристрій. Якщо зняти фішку і піни будуть не замкнуті, то при натисканні та утриманні кнопки, пристрій буде працювати, якщо відпустити кнопку - пристрій вимкнеться.

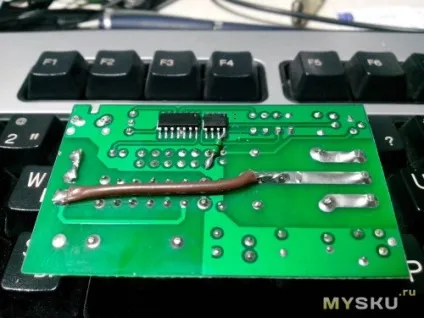

Недовго думаючи, я трохи модернізував плату, так як зайві дроти мені не потрібні (не зрозумію чому китайці самі не зроблять це на платі). Власне ось мод, дві перемички. Куди підключати тепер думаю ви здогадаєтеся, зате тепер немає зайвого дроти і буде по одному дроту в клему, а не по два як в попередній схемі.

Власне підсумки:
+ Якісне виконання (матеріали, монтаж, пайка)
+ Можливо змінити радіо-ключ (якщо сусід купить такий же і ключі співпадуть)
+ Можливість додати ще пульти (якщо втратите або людей додасться)
+ Простота монтажу (особливо після мода)
- Їх для мене немає (ну хіба що пульти завеликі, щоб на ключі повісити, там і так пів-десятка флешок)

Недовго думаючи, я трохи модернізував плату, так як зайві дроти мені не потрібні (не зрозумію чому китайці самі не зроблять це на платі). Ну як би пристрій багатофункціональне, коммутировать можна все що хочеш, хоч 220в перерви, хоч 12в постоянки.

Живиться від 220в на «вхідних» контактах (L і N).
Контакт COM - комутаційний, на нього подаємо мінус / плюс / нуль / фазу в залежності від необхідності.
Контакти NO, NC вихідні, за замовчуванням реле замикає COM з NC. При натисканні кнопки на брелоку COM-NC розмикаються, а COM-NO замикаються.

У такому ось випадку подавати нуль на COM контакт ні в якому разі не можна.

На постоянку замикати COM з L або N контактом (до речі вобщем-то все одно з яким замикати, можна навпаки - на COM подати фазу, а NO до лампочки, а другий контакт лампочки на нуль - так навіть правильніше) потрібно тільки в разі, якщо пристрій буде комутувати ту ж лінію, від якої і харчується. Тим більше що така перемичка 10А не витримає - доріжка згорить.
