Ввідно-розподільний пристрій
Привіт, дорогі Новомосковсктелі. У цій статті розглянемо що таке ввідно-розподільний пристрій, його призначення, види, різні конструкції, стандарти та ін.
Основна функція ввідно розподільного пристрою (ВРП) полягає в прийомі і подальшому розподілі отриманої електроенергії по окремим споживачам. Ці пристрої забезпечують захист техніки і обладнання від коротких замикань і аварійних перевантажень. Контрольні прилади, встановлені в ввідно розподільних пристроях, дозволяють враховувати витрачається електроенергію і здійснювати контроль над правильним розподілом навантажень в мережі. Найчастіше ввідно-розподільний пристрій використовуються в мережах змінного струму, при напрузі 220-380 вольт і частоті 50-60 Гц з глухим заземленням.
Що таке ВРУ
Вводно розподільні пристрої відносяться до спеціальної електротехнічної апаратури, в якій встановлені різні апарати і прилади. За допомогою ВРУ електроенергія не тільки приймається, але і розподіляється по групах споживачів всередині об'єкта. Вони встановлюються на вводі кабелю живлення в самій будівлі або в прибудові. При наявності декількох окремих вводів у великих дам, на кожен з них рекомендується встановлювати окреме ВРУ.

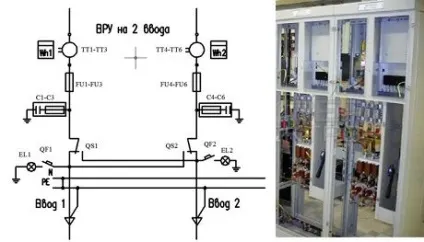

Ввідно-розподільний пристрій
Якщо на території основного об'єкта є додаткові споруди, то після головного ВРУ, потрібно встановити ввідно-розподільний пристрій в кожну з них. Все обладнання встановлюється в спеціальні шафи.

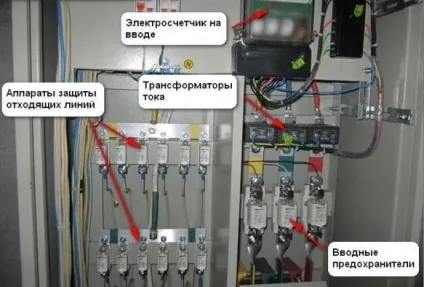

Стандартна комплектація включає в себе наступні складові:
Мідні шини РЕ і N
З'єднання проводів з мідною шиною РЕ виконується болтами шайбами і гайками. Для більш надійного кріплення додатково використовуються спеціальні гроверние шайби. Для виконання цих робіт потрібно обов'язково використовувати електричний або механічний інструмент. Шина РЕ повинна бути обладнана місцями для підключення всіх необхідних провідників - вступного PEN, заземляющего та інших. До мідної шини N підключаються нульові робочі провідники домашньої електричної мережі.
Автомат введення або плавкі запобіжники, об'єднані в групу
Призначені для підключення введеного кабелю живлення. Його номінал вибирається відповідно до проекту системи електропостачання. Вступної захисний автомат захищає електропроводку від перевантажень, коротких замикань, навмисних відключень харчування перед проведенням техобслуговування мережі.

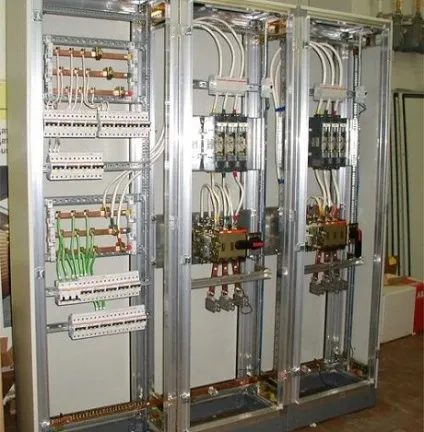

Ввідно-розподільний пристрій зсередини
Розрядники або обмежувачі напруги
Їх установка проводиться після вступного автомата. Через ці пристрої здійснюється з'єднання фазних проводів із захисною шиною РЕ. У разі імпульсних перевантажень відбувається спрацьовування розрядників. На шину РЕ потрапляє фазна напруга, що призводить до спрацьовування захисту ВРУ.
Блок автоматів розподільних мереж для окремих груп
Основною функцією цих пристроїв є розподіл електроенергії по групах. Кожна група відповідає окремому приміщенню і вимагає окремого захисного автомата. У разі необхідності додатково можуть бути встановлені пристрої захисного відключення. Установка і підключення автоматичного вимикача повинна забезпечувати рівномірний розподіл навантаження між фазами. Число автоматів для кожної фази розраховується з урахуванням коефіцієнта попиту, що визначає ймовірність максимального навантаження всіх електричних мереж.
Провід й складальні клемники для комутації
Кожен провід повинен мати власний колір: червоний - фазні дроти, блакитний - провід N, жовто-зелений - РЕ. Кінці проводів у внутрішніх мережах маркуються спеціальними написами. Фазні шини рекомендується пофарбувати в різні кольори або позначити як L1, L2, L3. Кожен провід повинен бути ізольований з розрахунку напруги 660 В. При введенні у ВРУ вони захищаються прохідними втулками.
Крім основних приладів і апаратури, у ввідно-розподільний пристрій поміщається блок обліку, куди входить лічильник обліку витрати споживаної електричної енергії.
призначення ВРУ
Електрична енергія, яка надходить в квартиру, розподіляється і контролюється різними приладами. За допомогою водно розподільного пристрою вони групуються на невеликому просторі, і всі разом складають єдине ціле. Таким чином, водно розподільні пристрої являють собою сукупність приладів і апаратури різного призначення, що розміщуються в загальній шафі. Залежно від розмірів і призначення, в кожній шафі може поміститися певну кількість трансформаторів, автоматів, лічильників, рубильників та інших пристроїв.

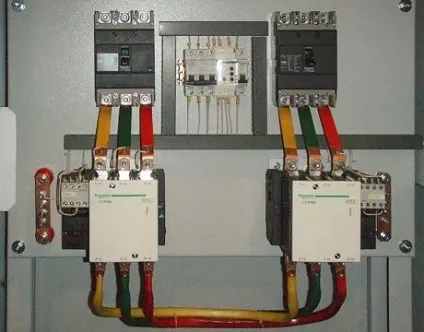

Ввідно-розподільний пристрій
Основне призначення ВРУ полягає в постачанні будівель або окремих частин приміщень електроенергією. Вони складаються з панелей, що відкриваються тільки з одного боку, тому їх обслуговування є одностороннім. Існують одно-, дво- і трьохпанельного конструкції. Іноді в продаж надходять четирехпанельние варіанти. Деякі моделі водно розподільних пристроїв розміщуються в спеціальних контейнерах. Такі щити надійно захищені від негативних впливів навколишнього середовища, волога і пил не потрапляють всередину.
Основними функціями ВРУ є наступні:
- Розподіл електричної енергії по всіх об'єктах житлового та нежитлового фонду
- Ці пристрої об'єднують в одному місці всю захисну і контрольну апаратуру, прилади вимірювання та обліку спожитої енергії
- У багатьох конструкціях встановлюються додаткові рубильники, що забезпечують захист електричної мережі об'єкта від перевантажень і коротких замикань
- За допомогою ВРУ виконується оперативне включення і відключення електроенергії від окремих частин будівель, пристроїв і устаткування
Види ввідно розподільних пристроїв
Існує власна класифікація водно розподільних пристроїв. Перш за все вони поділяються відповідно до номінальним струмом 250, 400 і 630 А, а також з розмірами і кількістю вбудованих контрольних і захисних приладів. Деякі моделі мають автоматичні вимикачі енергії, пристрої контролю над освітленням, а також спеціальні місця для монтажу приладів обліку електроенергії.
- Головний розподільний щиток (ГРЩ). Відноситься до силових високовольтних установок. За своєю суттю - це високотехнологічна механічна або електронна система, що забезпечує об'єкт електричною енергією

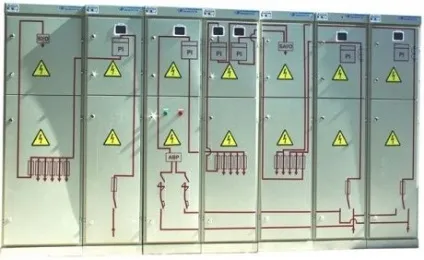

- Ввідно-розподільний пристрій. Складається з цілого комплексу апаратури, приладів та обладнання. Використовується для прийому, розподілу та обліку електроенергії. Являє собою металевий корпус, в якому встановлені змінювані панелі
- Щити розподільні. Беруть участь в безпосередньому розподілі електроенергії, забезпечують захист споживачів від надструмів і коротких замикань. Встановлюються в житлових і громадських будівлях
- Щити управління і автоматики. Застосовуються в автоматизованих системах: пожежних, освітлювальних, вентиляційних та інших
- Щити обліку. Використовуються в умовах промислового виробництва для обліку електроенергії в трифазних мережах. У житлових будинках і офісах застосовуються дуже рідко
У разі необхідності в пристроях можуть бути передбачені додаткові місця для установки автоматичних вимикачів і ПЗВ. Моделі з використанням запобіжників не тільки захистять від перепадів напруги, а й забезпечать швидке відключення струму в різних місцях і приміщеннях. Якщо ж з вибором конкретного варіанту виникають труднощі, можна виконати компоновку з декількох типів панелей. В результаті, вийде універсальне ввідно-розподільний пристрій, що відповідає всім необхідним вимогам.
стандарти ВРУ
Загальні технічні умови для ВРП розподільних пристроїв визначені міждержавним стандартом ГОСТ. У цьому документі передбачається нормативне забезпечення всіх технічних питань, які зачіпають ВРУ. В обов'язковому порядку повинні дотримуватися сучасні нормативні вимоги до електроустановок об'єктів різної поверховості, а також стандарти МЕК, що стосуються електро- і пожежної безпеки.
Ввідно-розподільний пристрій
Даний стандарт містить наступні позиції, що стосуються ВРУ:
- Вимоги до пристроїв, що використовуються в будівлях з різною поверховістю, в приватних будинках і котеджах, що стосуються можливості їх сполуки до чотирьох-і п'ятипровідні годує мереж з глухозаземленою нейтраллю
- Класифікація ВРУ за наявністю або відсутністю апаратури для знімання даних на відстані, а також дистанційного контролю і автоматичного управління режимами енергоспоживання
- Вимоги до ВРУ, встановленим в місцях з вільним доступом до них некваліфікованого персоналу
- У приватних будинках і котеджах встановлюються ВРУ, обладнані двома способами захисту від ураження електрострумом
Область застосування цього стандарту зачіпає ввідно розподільні пристрої, які здійснюють прийом, облік і розподіл енергії в електроустановках житлових і громадських будівель. Документом передбачений захист розподільних і групових кіл, що відходять від ВРУ, під час перевантажень і коротких замикань. У разі необхідності ці пристрої можуть виготовлятися в іншому кліматичному виконанні, передбаченому для більш жорстких умов експлуатації.
Монтаж і підключення введеного розподільного пристрою
Монтаж ввідно розподільних пристроїв виконується по електричній схемі, відповідно до якої всі дії проводяться в певній послідовності. Порушення порядку дій абсолютно неприпустимо в зв'язку з вимогами електробезпеки.
При заміні ВРУ, на самому початку робіт, об'єкт відключається від джерела живлення і повністю знеструмлюється. Після цього від'єднуються вступні кабелі живлення, демонтується електрообладнання та ВРУ, що підлягають заміні. Далі, виконується монтаж нових водно розподільних пристроїв. Для правильного вибору кріплення є затверджена схема. Потім прокладається кабель і закладаються всі жили. Живлять дроти підводяться і закріплюються на новому електрообладнанні, вступні кабелі підключаються до центрального рубильника або до інших видів спорогенезів пристроїв. Зібрана електрична схема тестується, а всі її елементи маркуються. Після цього виконується підключення об'єкта до живлячої фідера.
Дані електромонтажні роботи можна довіряти приватним особам або неспеціалізованим організаціям. Неякісне виконання операцій може призвести до аварій, нещасних випадків та інших негативних наслідків. Найбільш характерними порушеннями некваліфікованих працівників є неправильне з'єднання жил проводів в затискачах і монтаж електроустаткування. В процесі монтажу нерідко порушується ізоляція кабелів і проводів, обриваються кола заземлення, недостатньо затискаються жили в захисній апаратурі.
Всього цього можна уникнути, залучаючи до робіт тільки кваліфікованих фахівців. Тільки вони по завершенні електромонтажних робіт якісно проведуть всі необхідні виміри, щоб виключити або виявити можливі порушення. За підсумками вимірювань складається технічний звіт.
Дана перевірка починається з візуального огляду всієї зібраної схеми і її окремих елементів. Проводяться виміри заземлення без розриву ланцюга заземлених установок. Виконується перевірка якості ізоляції, змиритися її опір. Також, змиритися повний опір петлі «фаза-нуль», проводиться звірка параметрів ланцюга і технічних характеристик захисної апаратури, підтвердження безперервності захисних провідників. Перевіряються автоматичні вимикачі на спрацьовування по струму. Всі ці заходи гарантують надійну і якісну роботу ввідно розподільних пристроїв, виконання ними всіх функцій в повному обсязі.
