Встановлення супутникових антен самостійно - установка і підключення

Багато невпевнені, що зможуть налаштувати супутникове телебачення самі. Насправді впоратися з цим багатьом під силу.

устаткування

Сьогодні весь комплект для підключення коштує в межах 2800-4500 рублів. У нього входять:

Ресивер (тюнер). Простою мовою це приймач. З усього комплекту він коштує найдорожче. Вибираючи його будьте серйозні, адже трансляція каналів відбувається в форматах mpeg 2 і mpeg4. Другий краще.
Антена. Перетворює приймальний промінь в фокус. Саме він приймає імпульс.
Конвертерні кріплення - 2 штуки.
Дисек - його завдання перемикати між конвертерами. Тюнер в один час приймає імпульс виключно з одного конвертера, він необхідний якщо більше двох супутників.
Спеціальний кабель.
F коннектори.
Кріпильний кронштейн.

Інструменти які допоможуть налаштувати антену:

Подовжувач (бажано на 3 розетки);
Перфоратор або дриль;
Ключі для закрутки гайок на 13 і на 10;
Хрестоподібна викрутка;
молоток;
Ізоляційна стрічка.

вибираємо супутник

Потрібно вибрати який оператор супутникового тв нам потрібен.

Основа супутникового телебачення - орбітальні супутники. Телевізійні станції відправляють на них сигнал, а вони поширюють його на величезні території. Потім він надходить на антену, та відображає його на головку, вона передає його на тюнер. Там відбувається розкодування і ми бачимо картинку і чуємо звук.

Але просто антени для цього мало. Тут потрібна ціла система.

Супутники бувають двох типів:

відкритого мовлення
закодованого

Канали збираються в пакети і купується карта, яка розкодує їх.

Мовлення українських каналів відбувається зі супутників з різних кінців світу. Щоб приймати сигнал з конкретного супутника, потрібно щоб антена була спрямована в його сторону і виставити вірну частоту. Якщо потрібні супутники поруч, то щоб зловити його, потрібна всього одна антена.

Супутник Ямал 201 дає можливість переглядати до тридцяти українських каналів. На навколоземній орбіті є багато трансляторів безкоштовних каналів.

При виборі оператора придивіться до:

Триколор-ТВ - працює багато років і має багато клієнтів.
НТВ Плюс
Радуга ТВ

Всі вони надають багато каналів.

Установка і настройка супутникової антени

установка антени

Як вибрати місце установки

Чи не вийде встановити антену в будь-якому місці. Вони чутливі. Якщо сигналу буде заважати дерево, то прийом заб'ється частково або повністю. Перед установкою потрібно перевірити які об'єкти є на шляху сигналу. Якщо що, потрібно або вибрати інше місце, або усунути заважають предмети.

До конкретного супутнику потрібно вибирати правильний напрямок. Його можна дізнатися у продавця-консультанта, в інтернеті або в спеціальній літературі.

Перед установкою потрібно перевірити які об'єкти є на шляху сигналу, якщо що, потрібно або вибрати інше місце, або усунути заважають предмети

Готуємося до монтажу

До тарілках є інструкція. Після складання антени потрібно:

Прикріпити кронштейн до стіни
закріпити тарілку
починати настройку

Тепер потрібно зайнятися підготовкою кабелю:

Беремо ніж з плоскогубцями
За допомогою ножа зачистите верхню ізоляцію. там буде шар дрібних дротів. Його потрібно відхилити до кабелю.
Далі йде фольгований шар. Ображати його.
Останній захисний шар потрібно оголити і буде серцевина.
Її зачищаєте від верхнього шару (емалі) і одягаєте F коннектор.
Всі верстви які стирчать - обріжте.

До конкретного супутнику потрібно вибирати правильний напрямок, його можна дізнатися у продавця-консультанта, в інтернеті або в спеціальній літературі

підключаємо

З'єднайте конвектори з дисека. Для цього потрібно 3 кабелю.
Щоб на дисек не потрапляла волога - сховайте його. Але ізолентою обмотувати не потрібно інакше буде "парилка". Використовуйте термоусадку.
Тепер потрібно підключити дисек до ресивера. Все просто, прикрутіть F-ку яка на кабелі до ресивера.

налаштовуємо головки

Припустимо, тарілка направлена на південь. Всі дроти ми підключили. Тепер належить складний етап у всій цій роботі. Починати потрібно з центральної головки. Якщо обрана південна сторона, тоді налаштовувати треба на Sirius.

Ресиверної швидкість виставте на 27500, частота 11766, поляризація - H. Дивіться на дві смуги: перша це підключення (червоний колір), друга показує рівень сигналу (жовта). Якщо все правильно рівень сигналу буде 40%.

Тепер можна налаштовувати якість сигналу, зараз воно дорівнює 0. Йдемо до тарілки:

Збільшити якість сигналу можна, якщо повернути конвертер спочатку по, а потім проти годинникової стрілки

Щоб було простіше можете:

Кабель живлення підключити до тарілки;
Встановити поруч тюнер з комплекту;
Поруч або на даху поставити переносний, маленький телевізор;
Все підключити і перевіряти, виробляючи регулювання тарілки.

Але не кожен захоче так робити, та й плазму наприклад ніхто на дах Не підійме.

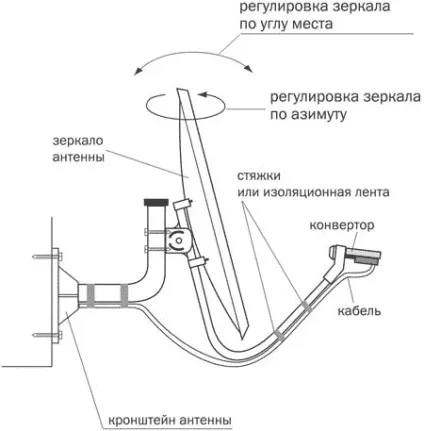

Схема підключення супутникової антени

Налаштовуємо бічні конвертери

Після попередніх маніпуляцій, бічні головки налагодити дуже просто, інші супутники знаходяться з боків.

Принцип не відрізняється від попередньої настройки:

Для Amos швидкість 27500, частота 11766, поляризація H.
Hotbird - 27500, 11034, V.

Вигинаємо бічній кронштейнер. Не бійтеся, деякі моделі зроблені так, що без цього ніяк. Акуратно наведіть конвертер в праву сторону з лівого, верхнього кута, потім опускайте нижче і крутите лівіше. Відстежуйте сигнал, поки він не стане в нормі.

Сигналу не буде, якщо невірно виставити настройки дисека. Перевірте.

закінчуємо настройку

Коли ви все налаштуєте і підмотавши всі дроти, сканувати і шукайте канали. У тюнері знайдіть функцію SCAN. Там буде список всіх доступних каналів. Вибирайте потрібні вам.

можливі помилки

Якщо зачистка кабелю неякісна і невірно приєднаний F коннектор, тюнер можна зіпсувати.
Кабель до тюнера підключається не так як потрібно.
Помилкове місце установки. Присутній об'єкт, що закриває сигнал.
Не вказаний порт дисека для супутника.

Бліц-поради

У той час, коли йде настройка антени, перед супутниковим конвертером знаходитися не можна.
Як тільки налаштуєте антену, що не ослабляйте сильно гайки кріплять кут нахилу і азимут.
Супутниковий сигнал можна перевіряти спеціальними приладами.
Amos потрібно шукати справа, а Hotbird зліва.
