вогнепровідний шнур
Вогнепровідний шнур призначений для збудження вибуху капсулів-детонаторів у запальних трубках і займання зарядів димного пороху. Він складається з порохової серцевини з одного спрямовуючої ниткою в середині і ряду внутрішніх і зовнішніх оплёток і оболонок.
Зовнішній діаметр шнура 5-6 мм.
Вогнепровідний шнур в перетині
Виготовляється вогнепровідний шнур трьох видів:
Ø в пластікатовой оболонці (ОШП) сірувато-білого кольору;
Ø подвійний асфальтований (ОШДА) темно-сірого кольору;
Ø асфальтований (ОША) темно-сірого кольору.
Шнури ОШП і ОШДА застосовуються при проведенні вибухових робіт під водою і в сирих місцях. ОША може застосовуватися тільки в сухих місцях.
Вогнепровідний шнур всіх типів зберігається в бухтах по 10 м.
Швидкість горіння ЗОШ на повітрі становить приблизно 1 см в сек. Під водою шнур горить на глибині до 5 м. Його горіння під водою протікає трохи швидше, ніж на повітрі.
Зберігати ЗОШ потрібно в сухих прохолодних місцях і захищати:
- від вогкості - шляхом закладення кінців (воском, ізоляційною стрічкою, мастикою), щоб не відволожилася порохова серцевина;
- від спеки, так як занадто нагрівся шнур втрачає герметичність внаслідок утворення здуття на оболонці;
- від зіткнення з маслами, жирами, бензином або гасом, які пошкоджують оболонку;
- від механічних впливів, які можуть пошкодити оболонку або порушити цілісність пороховий серцевини.
При застосуванні ЗОШ на морозі слід уникати перегинів шнура, так як це може привести до його зламу.
Перед вживанням ЗОШ оглядають, і якщо на поверхні його оболонки виявляються тріщини, переломи, сліди підмочки, разлохмачіванію, інші пошкодження і несправності, то такий шнур вважається непридатним для роботи. У бухті кінці шнура довжиною по 10-15 см відрізаються.
Швидкість горіння ЗОШ перевіряють підпалом його відрізка довжиною 60 см і визначаючи час горіння за секундоміром або по годинах з секундною стрілкою. Час горіння відрізка зазначеної довжини має становити 60-70 сек.
Запалювальний (тліючий) гніт застосовується для запалювання ЗОШ та являє собою пучок бавовняних або лляних ниток, сплетених в шнур діаметром 6-8 мм і просочених калієвої селітрою. Гніт тліє зі швидкістю 1 см в 1-3 хвилини в залежності від сили вітру.
Запалювальний гніт необхідно оберігати від зволоження і добре, щільно з'єднувати з ЗОШ.
Висадження шнур (ДШ) призначається для здійснення одночасного вибуху декількох зарядів (наприклад, при підриванні мостів, будівель), а також для безкапсюльного підривання зарядів ВР, закладених в важкодоступних місцях.
Висадження шнур складається з серцевини у вигляді бризантного ВВ (тена) з двома направляючими нитками, а також ряду внутрішніх і зовнішніх оплёток, покритих влагоизолирующей оболонкою. Залежно від виду влагоизолирующей оболонки детонує шнур, яким забезпечуються війська, підрозділяється на марки ДШ-Б і ДШ-В (в народному господарстві застосовується шнур марки ДШ-А, який має оболонку білого кольору з двома червоними нитками).
Оболонка шнура марки ДШ-Б являє собою шар влагоизолирующей мастики, поверх якої навито червоні нитки. Оболонка шнура марки ДШ-В є більш водонепроникною і виконана з пластикату червоного кольору. Червоний колір оболонок ДШ дозволяє легко відрізняти його від шнура вогнепровідного. Діаметр ДШ обох марок дорівнює 5-6 мм.
Висадження шнур вибухає зі швидкістю не менше 6500 метрів в секунду. Його слід оберігати від механічних пошкоджень, а також від дії вологи і вогню. Від вогню детонує шнур може спалахнути і повільно горіти. При простріл кулею він може вибухнути.
Висадження шнур відрізками довжиною 50 або 100 м зберігається згорнутим в бухти з покритими мастикою кінцями в сухих прохолодних приміщеннях.
Висадження шнур з пошкодженою оболонкою зберігати забороняється. Пошкоджені ділянки шнура потрібно вирізати і знищувати.
Зберігання ДШ на сонці забороняється.
Висадження шнур вибухає запальною трубкою, зарядом ВВ або електродетонатором. Однією запальною трубкою або одним електродетонатором можна підірвати до шести кінців детонуючого шнура. При б # 972; льшем числі решт їх зручніше прив'язувати до шашки ВВ, а шашку підривати запальною трубкою або електродетонатором.

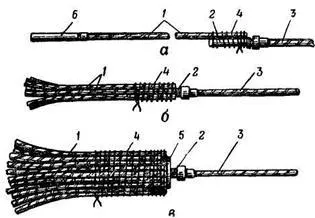

Підривання детонуючого шнура:
а - підривання одного кінця шнура; б - підривання від двох до шести
кінців шнура; в - підривання більш шести кінців шнура.
1 - кінці детонуючого шнура; 2 - капсуль детонатор запальною трубки;
3 - вогнепровідний шнур; 4 - шпагат; 5 - шашка ВВ (бурова); 6 - капсуль-
детонатор, що вставляється в заряд.
Підриваються кінці ДШ щільно прив'язують ізоляційною стрічкою або шпагатом по всій довжині КД запальною трубки, ЕД або шашки ВВ. У сиру погоду і при підриванні під водою кінці ДШ необхідно добре ізолювати ізоляційною стрічкою або водонепроникною мастикою.
Під водою ДШ можна підривати за умови перебування його там не більше 10 годин для марки ДШ-Б і до 24 годин для марки ДШ-В.
На кінцях відрізків детонуючого шнура, вставляються в підриваються при їх допомоги заряди, як правило, повинні бути капсулі-детонатори.
За допомогою ДШ без капсули-детонатори можна підривати заряди з порошкоподібних (зокрема, аміачно-селітрених) і з пластичних ВВ. З цією метою в заряд вкладається відрізок детонуючого шнура, складений в чотири - п'ять рядів без перетинів.
Детонуючим шнуром без капсули-детонатори при необхідності можна підірвати і шашку пресованого тротилу, якщо її обмотати чотирма - п'ятьма непересічними витками шнура, щільно прилеглими до граней шашки і один до іншого.
ДШ ріжуть на відрізки необхідної довжини чистим і гострим ножем на дерев'яній підкладці, попередньо розкотивши всю бухту шнура або частина її так, щоб від місця розрізу до неразвёрнутой частини бухти було не менше 10 м. Після кожного розрізу слід зчищати залишки шнура (крихти) з ножа і підкладки або наступний розріз шнура виробляти на новій ділянці підкладки.
відрізáть ДШ, вставлений в капсуль-детонатор, забороняється.
З'єднання двох кінців ДШ між собою називається Зростки. Сростки виробляються: внакладку (а); прямим вузлом (б); подвійною петлею (в). Останні два зростка потрібно затягувати туго, але обережно, щоб не пошкодити серцевину шнура.
Сростки детонуючого шнура.
Мережі з детонуючого шнура.
З'єднання декількох відрізків ДШ для одночасного підривання зарядів називається мережею. Мережі детонуючих шнурів бувають трьох видів: послідовні; паралельні; змішані.
Для забезпечення успіху вибуху в послідовних і змішаних мережах застосовують який замикає шнур, т. Е. Крайні заряди також з'єднують між собою відрізком ДШ.
Відрізки шнура, що з'єднують окремі заряди, повинні, як правило, мати капсулі-детонатори на обох кінцях.
Послідовна мережа з детонуючого шнура:
а - без замикає шнура; б - з замикаючим шнуром.
1 - запальні трубки; 2 - відрізки детонуючого шнура;
3 - капсулі-детонатори; 4 - заряди ВВ.
Паралельна мережу з детонуючого шнура:
1 - запальна трубка; 2 - відрізки детонуючого шнура;
3 - капсулі-детонатори; 4 - заряди ВВ.
Змішана мережу з детонуючого шнура:
1 - запальна трубка; 2 - відрізки детонуючого шнура;
3 - капсулі-детонатори; 4 - заряди ВВ.
