Витяжка для мангала своїми руками креслення, інструкції, варіанти

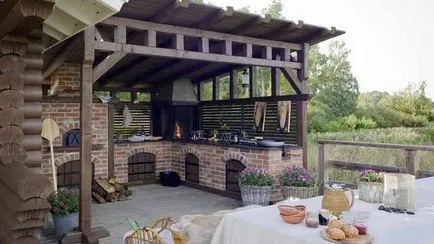

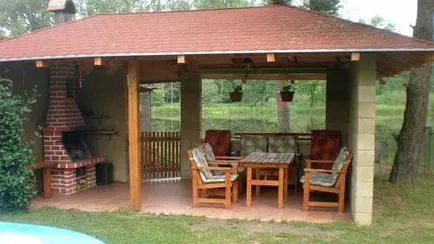

Якщо у вас на дачі є цегельний або бетонний мангал, ви можете зробити його більш зручним - відвести від нього дим і поліпшити горіння. Витяжка для мангала своїми руками - це корисний і практичний проект для кожної дачі. Якщо саморобний мангал без витяжки на відкритому повітрі ще створює якісь приємні враження, то альтанка з мангалом просто неможлива без витяжки. Робота над витяжним зонтом для мангала вимагає від вас середній рівень підготовки і наявність певних інструментів, що, можливо, для новачка буде важкувато. Але в кінці статті в зможете знайти як полегшені варіанти цієї ж витяжки, так і більш просунуті. Почнемо з базових конструкцій і креслень витяжки для мангала.

Витяжка для мангала. Інструменти і матеріали.

• Лист заліза 3 мм.
• Металеві куточки 20х20х3 мм.
• Заклепки, шурупи, термостійкий фарба.
• Кутова шліфувальна машинка (болгарка) з дисками для різання металу.
• Зварювальний апарат, електроди, маска.
• Дриль з насадками для бетону.
• Заклепочник.

Парасолька складається з каркаса, зробленого з металевих куточків, обшитого металом. Висота парасольки 2 м, він буде встановлюється на мангал розміром 105х60 см.

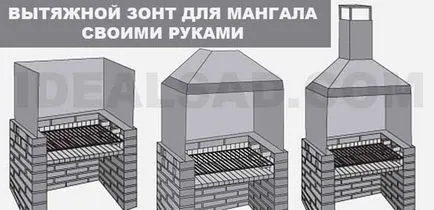

Парасолька складається з трьох частин: підстави, яке кріпиться на мангал; купола з внутрішньої перемичкою для поліпшення тяги і труби.

Як зробити витяжку для мангала своїми руками.

Перед початком робіт виміряйте свій мангал, якщо ваші розміри відрізняються, то треба відкоригувати розміри витяжки.

Перед роботою нові металеві куточки потрібно очистити чистою ганчіркою від заводського мастила. Болгаркою нарізаємо металеві куточки (розміри для кожної деталі мангала на кресленнях нижче). Щоб уникнути потрапляння металевої стружки при різанні металу, обов'язково працюємо в захисних окулярах.

1. Зварює з металевих куточків 2 бічні сторони бази витяжки:


2. Потім до них приварюють куточки для задньої поверхні бази мангала:


3. Збираємо нижню частину купола витяжного накриття для мангала:


4. Приварюють на неї куточки задньої частини купола мангала:


5. Збираємо бічні частини купола витяжки для мангала:


6. Збираємо трубу:


7. Після зварювання обробляємо шви витяжки шліфувальним диском. Для того, щоб захистити метал обробляємо каркас термостійкої фарбою.

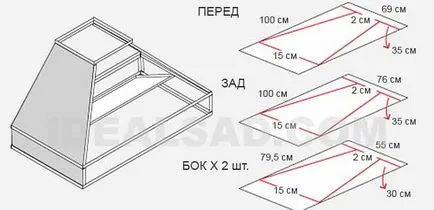

8. Розмічаємо метал для обшивки витяжної парасольки:


9. Підгинаємо кромки і лінії згину. закріплюючи лист на краю верстака:


10. Обшивають базу витяжки металом за допомогою заклепок і установочного інструменту (заклепочника):


11. Перед обшивкою купола витяжки додаємо всередину по діагоналі металеву пластину, яка сприятиме поліпшенню тяги. Цей пластина являє собою металевий лист розміром 99х34 см з 2 см крайками по краях, за які вона кріпиться в нижній частині купола.


12. Розмічаємо і вирізаємо метал для обшивки куполу витяжки:


13. Обшивають трубу витяжного накриття для мангала:


14. Офарблюємо витяжку мангала термофарбою.
15. Встановлюємо базу на мангал, закріплюючи її на цеглі саморізами для бетону (цегли).
16. Встановлюємо купол, закріплюючи його заклепками на кромку бази.
17. Встановлюємо трубу, одягаючи її на купол, для кріплення використовуємо заклепки.

Витяжка для мангала: варіанти конструкцій

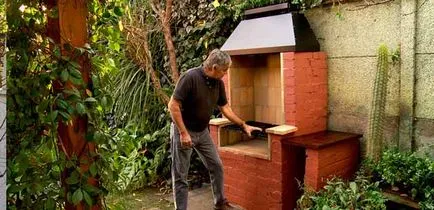

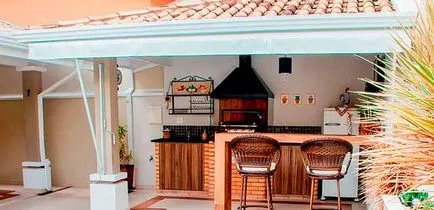

Ви можете модифікувати базовий варіант витяжного накриття, роблячи інші варіанти витяжки. Часто базу викладають з цегли, а потім встановлюють на неї купол з трубою.

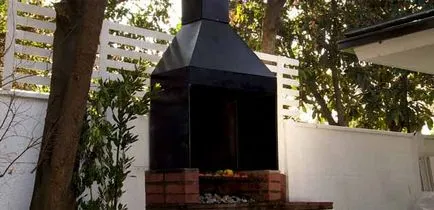

Труба може бути як готова металева, так і цегляна.

Крім того, замість П-образної бази, можна зробити кутову:

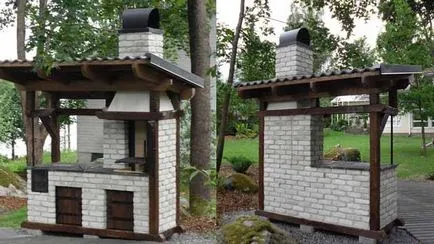

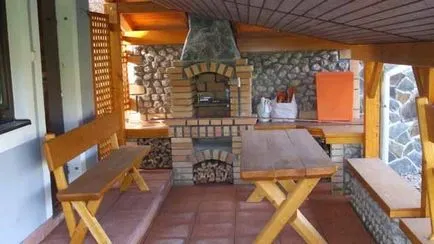

Витяжні парасолі зроблені з цегли робляться за тим же принципом - вариться металевий каркас, який обкладається вогнетривкою цеглою.

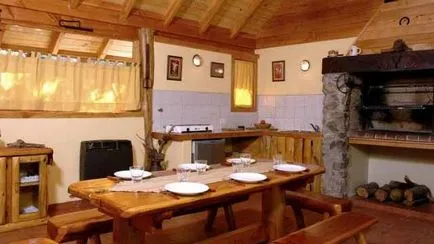

Крім цегли витяжку часто оформляють диким каменем.

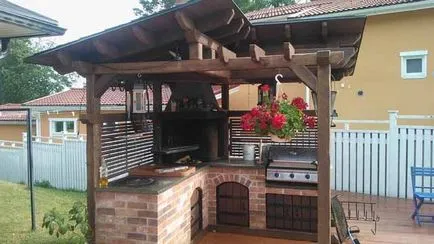

Витяжка для мангала може бути декорована і деревом - металевий витяжний парасоль обшивається деревом з використанням термоізоляційних прокладок.

Витяжка для мангала своїми руками створить для вас більше комфорту, позбавивши від надокучливого диму в очі при готуванні і залишивши аромат відкритого вогню для готових страв.
