Висячі крокви розрахунок, елементи, види, монтаж

При зведенні даху найважливішу роль відіграє правильний вибір покрівельної конструкції.

В ході експлуатації на цю конструкцію будуть впливати різні тимчасові і постійні навантаження. Щоб дах був надійною і міцною, необхідно грамотно виконати розрахунок і установку кроквяної конструкції.

Основу покрівельної конструкції складають крокви, які можуть бути висячими і наслоннимі. Висячі крокви застосовують в тих випадках, коли у будівлі відсутні внутрішні несучі стіни. У такій конструкції все навантаження йде на зовнішні несучі стіни.

Загальна характеристика висячих крокв

Крокви є невід'ємною частиною покрівельної конструкції. Вони виконують роль каркаса даху, на який кріпиться обрешетка і покрівельний матеріал.

Існує два типи крокв: висячі і наслонние. Їх відмінність полягає в умови застосування. Якщо будівля не має внутрішні несучі стіни, то використовуються висячі крокви. В такому випадку крокви спираються на боки будівлі. Ширина прольоту при використанні висячої кроквяної системи повинна складати від 6 до 10 метрів.

Слід зазначити, що висячі крокви не створюють горизонтальні навантаження, а працюють тільки на стиск і вигин. Вся навантаження в цьому випадку передається на стіни. Для зменшення розпирала зусилля на стіни застосовується розтяжка.

Цей елемент з'єднує кроквяні ноги і не дозволяє їм роз'їхатися в різні боки. Розтяжки можуть бути складовими або цільними. Зрощування брусів при виготовленні складових розтяжок може виконуватися різними способами: внахлест, прямим або косим зубом і т.д.

Кроквяні ноги виготовляють з колоди, бруса або звичайною обрізної дошки. Перед укладанням дерев'яні елементи необхідно обробити антисептиками і антипіренами, що захищають від грибка і цвілі.

Що потрібно враховувати при розрахунку висячих крокв

Перед тим, як почати зведення даху з висячими кроквами необхідно грамотно розрахувати всю конструкцію. Від цього буде залежати її міцність і безпеку. Слід зазначити, що кроквяна система - дуже відповідальна і складна конструкція. Тому бажано, щоб її спроектував професійний архітектор. При виконанні розрахунку використовуються наступні дані:

Розміри будівлі;
Матеріал, з якого зроблені стіни будівлі;
Наявність опорних колон, несучих внутрішніх стін;
Присутність мансардного поверху;
Максимально можливе навантаження на стіни;
Тип будується даху (двосхилий, односхилий, вальмовая, полувальмовая, шатрова і т.д.). Тут треба визначитися, який тип крокв буде застосовуватися (висячі або наслонние).

Далі необхідно розрахувати:

При проектуванні кроквяної системи висячого типу слід враховувати:

Клімат в регіоні (вітрові та снігові навантаження, загальна кількість опадів);
Кут ската покрівлі;
Тип покрівельної системи;
Покрівельний матеріал (профнастил, металочерепиця та ін.).

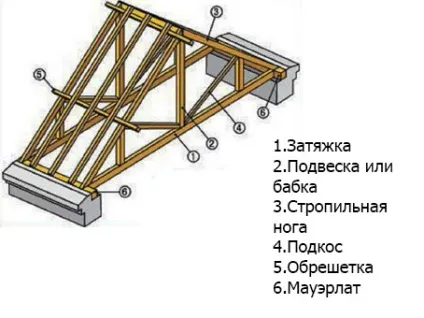

Елементи висячих крокв

Висяча кроквяна система влаштована складніше, ніж наслонних. Труднощі виникають не тільки її виготовленні, але і при установці. Найпростіша кроквяна ферма має форму трикутника, який складається з двох кроквяних ніг, що упираються в затяжки і один в одного.

На стіни будівлі не передається розпір, оскільки його нейтралізує розтяжка. Висячі крокви роблять тільки вертикальне зусилля на стіни будівлі. За рахунок цього вузли спирання на стіни влаштовані дуже просто.

Розтяжки роблять з металевих планок або дерев'яних брусів. Вони монтуються в будь-якій точці в напрямку коника. Їх точне місце розташування залежить від обраного типу покрівельної конструкції. Наприклад, при будівництві мансардного даху розтяжки кріплять біля основи кроквяної системи.

В такому випадку вони будуть виконувати роль балок перекриття. У подібній системі зовсім не обов'язково встановлювати мауерлат. Замість нього можна використовувати обрізну дошку, що укладається на гідроізоляційну основу. З цієї дошці вирівнюють кроквяні ферми по горизонталі.

Важливо відзначити, що конструкція даху з висячими кроквами в значній мірі залежить від відсутності або присутності мансардного приміщення і довжини прольоту в будівлі.

Види конструкцій висячих крокв

Трикутна трехшарнірних арка

Висячі крокви і затягування утворюють замкнене трикутник. В даному випадку кроквяні ноги працюють на вигин, а затягування - на розтягнення. Коньковий прогін повинен мати висоту не менше 1/6 частини від довжини арочного прольоту. Подібна конструкція використовується при облаштуванні мансардного поверху. при цьому затягування виконує роль горищного перекриття.

Трикутні трехшарнірних арки з бабкою

Якщо довжина прольоту будівлі перевищує 6 метрів, то використовувати цілісний брус стає досить важко. До того ж затягування починає провисати під власною вагою. Щоб затягування не прогинається, її підвішують до коника. Підвіска з дерева називається бабою, а з заліза - тяжем.

Для отримання необхідної довжини затяжки виконується зрощування двох брусів. Їх закріплюють на хомуті підвіски за допомогою прямого або косого зрубу і болтів.

Трикутні трехшарнірних кроквяні арки з піднятою затягуванням

Висячі крокви цього типу застосовуються в разі, якщо необхідно переробити горищне приміщення в мансарду. У такій системі затягування закріплюється зверху. Чим вище розташовується затягування - тим сильніше розтяжне зусилля виявляється на неї. У такій конструкції затягування є балкою стельового перекриття мансарди. Установка підвіски запобігає провисання затягування.

Трикутні трехшарнірних арки з ригелем

У даній системі в якості опорного вузла застосовується шарнірно нерухома опора. Крокви роблять з врубкой в мауерлат. За рахунок цього арка стає дуже стійкою. У цій схемі піднесена затягування називається ригелем і працює на стиск.

Трикутні трехшарнірних арки з підвіскою і підкосами

При збільшенні довжини стропильних ніг також збільшується і їх прогин. Щоб цього не відбувалося, їх підпирають підкосами. При цьому нижня частина подкосов впирається в підвіску. В результаті виходить досить міцна система з круговою передачею навантаження.

Монтаж висячих крокв

Висячу кроквяну систему виготовляють з бруса перерізом від 50 × 200 мм. Важливо відзначити, що при зведенні необхідно орієнтуватися лише на зроблений фахівцем проект даху.

По периметру зовнішніх несучих стін закріплюється мауерлат.
Піднімаються нагору два бруска, перетин яких відповідає проекту. Виконується обрізка стропильних ніг за розмірами.
Щоб крокви стійко спиралися на мауерлат необхідно зробити в них однакові виїмки.
Верхні частини крокв потрібно з'єднати встик. Не слід використовувати з'єднання внахлест, так як воно менш надійно.
Перша пара кроквяних ніг підганяється найбільш ретельно. Коли з'єднання і вузли підігнані ідеально, обидві деталі опускаються вниз і використовуються в якості шаблонів для стропильних ніг. Праві і ліві крокви при цьому потрібно робити окремо. Дана міра сильно спростить зведення кроквяної системи.
Кроквяні ноги попарно піднімаються наверх, після чого закріплюються на мауерлат і між собою. Першу пару потрібно кріпити з одного краю, а другу - з іншого. Потім потрібно натягнути між ними шнур. Він буде виконувати роль рівня для інших елементів.
Виконується монтаж інших кроквяних пар. Далі їх треба зв'язати в верхній частині. При цьому відстань між сусідніми кроквяними парами повинно бути точно таким же, як і на мауерлат.
Установка затяжок. Вони будуть пов'язувати нижні частини крокв один з одним. Виконувати монтаж потрібно встик або внахлест.
Якщо прольоти будівлі занадто великі, то встановлюються підкоси і бабки.

Конструкція буде міцною і надійною, якщо розрахунок і монтаж кроквяної системи були виконані грамотно;
У таких системах крокви працюють на вигин і стиск, а горизонтальне навантаження відсутня;
Висячі крокви доречно використовувати для будівель без внутрішніх опорних стін;
Затягування зменшує розпирає зусилля, що діє на стіни;
Конструкцію з висячими кроквами застосовують для будівель, ширина прольоту яких становить 6 10 метрів.
