Вироби з профільної труби основні конструкції і виготовлення

Виготовлення різноманітних виробів з профільних труб своїми руками останнім часом набуває все більшої популярності. Найбільш поширені конструкції, основою яких є подібні елементи, це теплиці, альтанки, літній закритий душ, паркани, хвіртки, каркаси навісів, арок, гаражів та інші. Особливо цікаві ковані металеві деталі. Перед початком робіт виконуються розрахунки і складаються креслення з усіма необхідними розмірами майбутньої металоконструкції.

Профільні труби - універсальний матеріал, з якого можна створити не тільки вуличні конструкції, але і стильні предмети інтер'єру

Установка теплиці з профтруба

Теплиці - це невід'ємні конструкції будь-якого присадибної ділянки. Виготовлення надійного каркаса з профільних труб є найбільш оптимальним варіантом для таких будівель. Зазвичай для цього використовуються сталеві елементи. Їх міцність забезпечується чотирма ребрами жорсткості. Для складання деталей каркаса з труб без захисного покриття зазвичай застосовується зварювання. Оцинковані елементи можна з'єднувати болтами.

Зверніть увагу! Конструкції найчастіше встановлюють на фундамент стрічкового типу. Більш економним варіантом є стовпчасті підставу.

Використовуючи креслення, виконують розмітку на заздалегідь підготовленій ділянці (очищеному від сміття, зі знятим родючим шаром грунту товщиною 30 см). Далі викопується траншея, глибина якої - 70-80 см, вирівнюється дно, засипається піском, щебенем, проводиться утрамбовка. На наступному етапі виконується складання конструкції каркаса з арматури з перетином від 8 до 12 міліметрів в залежності від масштабів споруди.

Встановлюється опалубка, щити збиваються з дощок, вологостійкої фанери або міцних пластикових панелей. Перевіряється геометрія, виконується кріплення укосу і стяжка брусками по верху. Потім підставу заливається бетоном, вставляються закладні, до яких буде прив'язаний отриманий за допомогою зварювання каркас з профільних труб. Креслення до закінчення робіт потрібно тримати під рукою, обов'язково звіряючись з ним.

Креслення і розміри теплиць

На початковому етапі створення конструкції необхідно підготувати креслення теплиці з профільних труб з розмірами і виконати розрахунок необхідних деталей. Для каркаса раціонально взяти вироби з ребрами 40х40 або 40х20 міліметрів, з товщиною стінки 2 мм; для горизонтальних стяжок - 20х20 мм і стінкою 1-1,5 мм.

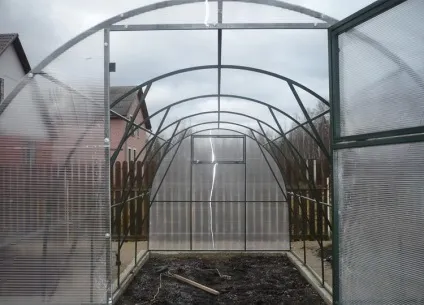

Каркас з профтруба для теплиці - це гарантія її надійності і міцності

Теплиці бувають таких видів:

окремо розташовані арочні конструкції;
прибудовані до будинку з асиметричною овальної або односхилим дахом;
будиночком з двосхилим дахом.

Вид будови також повинен бути відображений на кресленні теплиці з профільних труб. З огляду на, що стандартизована довжина виробів становить 6,05 метрів, то доцільно скористатися такими розмірами металоконструкції: 3; 4; 6; 12 на 2; 3; 4 і 6 м. Найбільш поширені для приватного будівництва габарити арочної теплиці - 3х6 метрів, висота - 1,9-2,4 м.

Якщо використовується двосхила покрівля, то розрахунок висоти враховує її ухил (зазвичай 30-45 градусів), а також вітрову і снігове навантаження для різних регіонів. Найбільш зручною вважається висота стіни в 1,7-2 м до нижньої межі крокви, а загальна висота теплиці відповідно близько 2,6 м. Важливо розуміти, що скат покрівлі повинен бути на 10-30 см довший металоконструкції. Це слід враховувати при розкрої профтруби для кроквяної системи теплиць.

Сварка тепличної металоконструкції

Взявши за основу креслення, всі елементи майбутньої конструкції нарізаються за розмірами. На стрічку (підстава) прокладається два шари руберойду, а по периметру робиться обв'язка з труб. Для їх кріплення до закладних застосовується зварювання. Шляхом гнуття вироби приймають вид арок, встановлюються перпендикулярно основи і кріпляться до обв'язки.

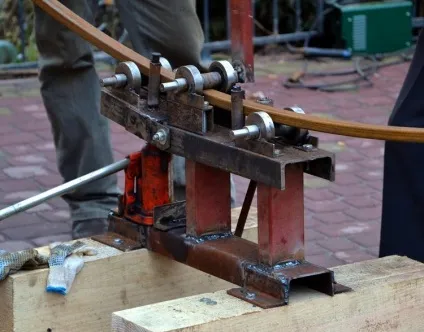

В першу чергу потрібно підготувати арки для майбутньої теплиці, для цього потрібно зігнути труби за допомогою верстата або трубогиба

Якщо розрахунок навантажень вимагає посилення конструкції, то використовуються поперечні поперечини. Решетування укладається поперек арочних елементів і служить базою для укривного матеріалу.

Для збереження цілісності теплиці, після установки конструкції необхідні:

ретельна зачистка жорсткою щіткою;
обробка абразивної шкіркою;
промивка розчинником;
грунтовка;
фарбування.

Літній душ з профільних труб

Щоб побудувати літній душ з профільної труби своїми руками, необхідно:

приготувати бак з відповідним обсягом (оптимально 200-300 літрів);
виконати розрахунки каркаса з профільної труби і зібрати його;
обшити каркас листовим матеріалом.

Літній закритий душ збирається з труб перетином 50х50 або 40х40 мм або прямокутних варіантів цих виробів. Для складання застосовується зварювання. В якості обшивки підійде полікарбонат, оргскло та ін. Стовпчики з профільної труби бетонуються цементом.

Як і для будь-якого будівництва подібного типу, в першу чергу складається розрахунок і креслення конструкції. Літній закритий душ найбільш часто має такі габарити: висота від 2 до 2,5 м, ширина і довжина - півтора метра.

До основних етапів побудови відносяться:

підготовка зливної ями і підстави;
зварювання каркаса;
облаштування душа;
оздоблювальні роботи.

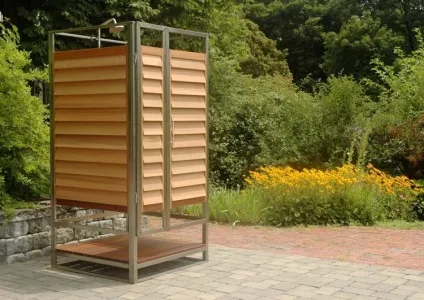

Для літнього душа знадобляться труби невеликого перерізу і будь-який матеріал для обшивки

Найпростіший річний закритий душ не вимагає особливої обробки. Обраний листовий матеріал досить закріпити на каркасі за допомогою саморізів. Двері в душ можна виварити з профілю. Найбільш складною процедурою є установка навісів. Для цього необхідно дуже точно провести розрахунок і виконати розмітку. Нерідко в якості двері в літній душ використовують фіранку.

Літній закритий душ: процес створення

Коли розрахунок і креслення готові, можна приступати до безпосередньої збірці металоконструкції з профільних труб і формування підстави.

Зверніть увагу! При підготовці зливної ями дно котловану в обов'язковому порядку засипається піском, гравієм, а його стінки викладаються цеглою або каменем.

Літній душ передбачає створення підстави зі зливом. Для цього:

готується майданчик;
під нахилом в яму укладається зливна труба;
виконується розмітка майданчика і опалубка за її контуру;
дно опалубки засипається шаром щебеню і утрамбовується;
в кутах опалубки встановлюються опори (стовпи);
укладається металева армована сітка;
опалубка заливається бетоном.

Для того, щоб встановити стовп, необхідно забити трубу в грунт на 20-30 см. Така стійка може розташовуватися або вертикально, або під якимось кутом. Укладати армуючої сітки необхідно так, щоб вона трохи підносилася над щебенем.

Літній закритий душ має бак, тому виготовлення каркаса необхідно починати зі складання рами під нього. Для цього по периметру і по діагоналі, а потім поперечиною, які розташовані з трьох сторін, з'єднуються стійки. Такий каркас буде мати гарну жорсткістю.

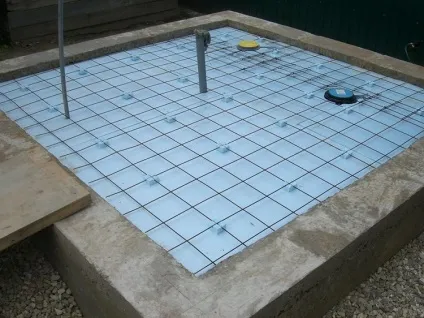

Підстава для душа краще робити з бетону, тоді вся конструкція буде практично вічної

Стовп з профтруби: де застосовувати і як встановити

Стовп є важливою складовою будь-якого огорожі. Він виконує несучу функцію і є опорою для горизонтально розташованих елементів (лаг). Стовп для паркану буває різних видів і від його правильного вибору, якісної установки залежить довговічність і надійність огорожі.

Серед матеріалів для будівництва огорож зустрічаються цегла, дерево, бетон, проте, максимально прийнятним для цих цілей вважається метал. Особливим попитом користуються також ковані елементи з профільних труб. Металевий стовп має гарну жорсткістю, здатний витримати значні навантаження, практичний і має презентабельний вигляд.

Такі вироби з профільної труби можуть мати квадратну або прямокутну форму. Остання використовується частіше. Стовп з профтруби підходить для організації забору з профнастилу, сітки-рабиці, евроштакетніка і дерев'яного паркану.

Вибір варіанту установки металевих елементів залежить від типу грунту і загального стану ґрунту. З найбільш доступних способів, якими може бути встановлений стовп, виділяють забивання в грунт, забутовки і бетонування. Нерідко паркан прикрашають кованими деталями.

Особливості кування з профільної труби

У загальному випадку, кування - це такий процес обробки металевих заготовок, при якому їм надається певна форма і розмір. Виділяють холодну і гарячу технологію.

Технологія холодного кування має на увазі обробку труб за допомогою спеціального верстата

Гаряча кування передбачає нагрів заготовки до деякої температури, що залежить від типу металу, при якій останній втрачає міцність і стає пластичним. Високий ступінь пластичності є головною перевагою такої обробки. Завдяки цьому ковані елементи можуть набувати найрізноманітніших форм. Однак, нагріванню металу властиві й недоліки, які можуть вплинути на організацію процесу своїми руками:

необхідність облаштування ковальського горна, витрати на паливо;
підвищена пожежна небезпека.

Крім того, гаряче кування вимагає знання специфіки температурних режимів обробки металу. Холодна кування передбачає надання необхідної форми заготівлі шляхом вигину, опресування, зварювання. Вона трохи простіше по виконанню і не потребує великого простору.

Зверніть увагу! Така кування виконується з певними заготовками без можливості виправлення помилки.

Сьогодні можна зустріти ковані решітки, паркани, огорожі, сходи, перила, балкони, козирки і т. Д.

Інші вироби з профтруба (ковані і не тільки)

Ковані елементи зустрічаються повсюдно і відрізняються індивідуальністю. Їх можна використовувати для лавок, воріт, вітрин, столиків та ін. Деякі ковані вироби гарні як частини декору.

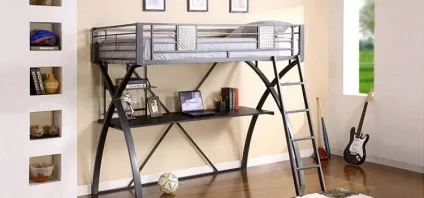

З сталевих труб квадратного або прямокутного перетину можна створити масу корисних речей для дому і саду

Ще один варіант використання виробів - каркас будинку з профільної труби своїми руками. Він підійде для будівлі з невеликими навантаженнями. Особливу увагу необхідно звертати на вітрове вплив. Мінусом каркаса будинку з профільних труб є його висока теплопровідність і, як наслідок, необхідність застосування термопрофілю. Широке поширення отримали ворота і хвіртки з профільної труби. Вона надійна, проста в установці, доступна за вартістю матеріалу.

Металоконструкції, виконані з профільної труби своїми руками, мають більшу кількість переваг. Подібні елементи (як ковані, так і немає) використовуються в багатьох сферах життєдіяльності. Якщо правильно виконати розрахунок споруди, то вона буде відрізнятися довговічністю і надійністю.
