Випробування паль в яких випадках необхідно, застосовувані методи

Визначають тип ґрунту на місці зведення будівлі шляхом проведення лабораторних досліджень.

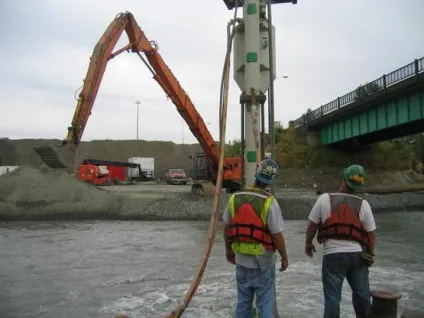

Динамічні випробування: в яких випадках проводяться

Плюсами цього способу є дешевизна і невеликі тимчасові витрати. Однак по точності одержуваних результатів динамічні випробування статичним поступаються. Проводять їх дуже часто і практично на всіх значущих об'єктах одночасно з виконанням математичних розрахунків несучої здатності паль. Устаткування при цьому в більшості випадків використовується той же, що і власне при виконанні робіт зі зведення фундаменту.

Динамічні випробування паль: загальна схема

У міру занурення палі в грунт відбувається ущільнення останнього. Проявляється це в тому, що одночасно із заглибленням вістря зменшується відмова палі. В кінцевому підсумку опора і зовсім припиняє входити в грунт. Динамічний метод розрахунку, по суті, являє собою спробу пов'язати величину відмови палі і її несучу здатність. У загальному вигляді це виражається у формулі: G * H = Fu ∙ Sa + G * h + α ∙ G ∙ H, де:

G * H - робота молота;

Fu ∙ Sa - робота на занурення;

α ∙ G ∙ H - робота на непружні деформації;

G ∙ h - робота на пружні деформації;

Sa - відмова палі в метрах;

Fu - граничний опір опори навантаженні (кН);

А - коефіцієнт перетворення частини енергії в теплову.

Параметр Sa визначається зазвичай як середнє значення занурення палі при серії ударів (від 4 до 10). Вимірюють відмова випробовуваних опор за допомогою різних пристосувань (отказомера, рулетки, мірної лінійки).

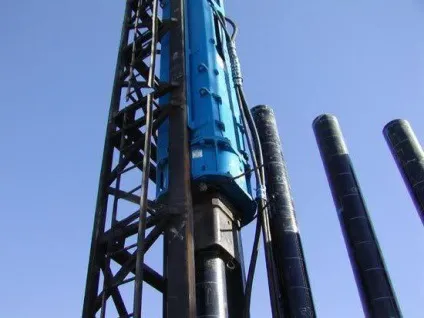

Випробування грунтів палями динамічне повинно проводитися з використанням досить важкого молота. Справа в тому, що зі збільшенням його ваги зростає і точність розрахунку.

При проведенні випробувань фіксуються:

кількість ударів молота;

величина відмов після занурення до заданої позначки;

коефіцієнт засмоктування (відношення відмови при забиванні до відмови при добивки).

Особливості проведення динамічних випробувань на різних видах грунту

Пісок при застосуванні такої технології в міру забивання паль рівномірно ущільнюється. На глинистих ґрунтах ж спостерігається зовсім інша картина. Спочатку, як і в піску, відбувається поступове зменшення відмов. Але з певної глибини цей показник змінюватися припиняє. Іноді навіть спостерігається збільшення відмов. У зв'язку з цим може скластися враження, що забивання паль не дає підвищення їх несучої здатності. Однак це, звичайно ж, не так. Зменшується опір глини насамперед через її ударного розрідження.

Саме через це ефекту польові випробування грунтів палями на таких ділянках прийнято проводити статичним методом. У деяких випадках можна використовувати і динамічний. Але при цьому після розрідження грунту слід зробити перерву в роботі на тиждень-другий.

На піщаних ділянках під час динамічних випробувань іноді спостерігається зворотний ефект. Після перерви в забивання паль на деякий час, відмови починають збільшуватися. Пов'язано це насамперед з переущільненням грунту під вістрям палі. У зв'язку з цим за нормативами динамічні випробування на піщаних ділянках проводиться через три доби після забивання паль, а на глинистих - через 6 днів.

Про що варто знати

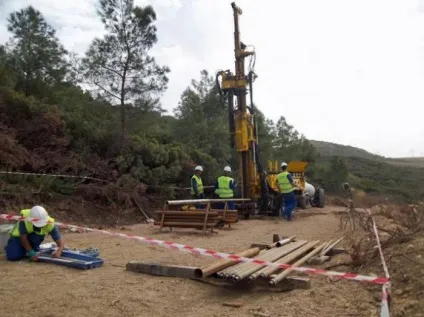

Динамічне випробування паль в певних ситуаціях може показувати або занадто завищений результат несучої здатності, або навпаки - занижений. Пов'язано це насамперед з шаруватою структурою грунту. Паля може прорізати щільний шар і увійти в більш пухкий або ж навпаки. На таких складних грунтах часто неточні результати показують навіть і статичні випробування. Саме тому перед початком проведення робіт на ділянці обов'язково слід проводити ретельні геологічні вишукування.

Чим слід керуватися

Проводиться випробування паль з дотриманням нормативів, що пропонуються такими документами:

ГОСТ 5686-96 «Ґрунти. Методики випробувань палями »;

СНиП 2.02.03-85 «Пальові фундаменти»;

СНиП 3.02.02-87 «Підстави, земляні споруди, фундаменти»;

СП 50-102-203 «Пристрій і проектування пальових фундаментів»;

ГОСТ 25258-82 «Метод польового визначення температури»;

Міждержавний стандарт до проведення геологічних вишукувань (Білорусь, Казахстан, РФ).

Перед проведенням статичних випробувань складаються технічне завдання, проект виконання робіт, а також чертятся план будівельного майданчика і її геологічний розріз. Після закінчення всіх польових робіт і після проведення математичних витрат визначаються оптимальні діаметр і довжина паль.
