Вимоги та особливості монтажу ультразвукового витратоміра us-800
Монтаж, налагодження та експлуатацію витратоміра повинні виробляти особи, які мають спеціальну підготовку і атестацію, дозвіл на виконання відповідних робіт, ознайомлені з нормативними документами і керівництвом по експлуатації до приладів.
ВИМОГИ ДО МІСЦЯ ВСТАНОВЛЕННЯ витратоміри:
Дотримання таких вимог гарантує надійну роботу витратоміра і відповідність заявленим метрологічним характеристикам.
У місці установки ЕБ не допускається концентрація агресивних парів і газів.
Не рекомендується живити US800 від електричної мережі, в якій відбуваються часті комутації силових навантажень або використовуються потужні перетворювачі частоти.
У місці установки УПР не повинно бути встановлено обладнання, навідних потужні електромагнітні перешкоди на датчики, кабелі, що може призводити до збоїв в роботі.
Для захисту від механічних пошкоджень і для додаткового екранування кабель необхідно прокладати в металевих трубах, металлорукаве.
Уникати прокладки кабелю витратоміра уздовж силових кабелів, особливо комутуючих великі струми.
Для надійної роботи витратоміра і відповідності заявленим метрологічним характеристикам необхідно виконати ряд вимог до місць установки УПР.
УПР можуть встановлюватися в вертикальні, горизонтальні і похилі трубопроводи на висхідних потоках, не створюють гідравлічного опору і не вимагають установки фільтрів в трубопровід.
Головними умовами для дотримання метрологічних характеристик при вимірюванні витрати є:
-повне заповнення перетину УПР рідиною;
-симетричний розподіл (епюра) місцевих швидкостей рідини в профілі його потоку щодо осі УПР.
Присутність твердих або газоподібних включень на шляху проходження ультразвукового сигналу призводить до відмови приладу і неможливості обчислення витрат.
Причиною цього може бути забруднення рідини, а також кавітація, піни, сифонний ефект.
Дані явища визначаються властивостями вимірюваної рідини, наявністю в ній сторонніх домішок, присутністю в безпосередній близькості до місця установки УПР гідравлічних опорів.
Неповне заповнення трубопроводу може призвести до неправильного розрахунку витрати.
Також необхідно враховувати можливі перерви в подачі.
Щоб уникнути (або зменшення ймовірності) можливих помилок у вимірі і збоїв в роботі витратоміра необхідно дотримуватися наступних рекомендацій при встановленні УПР:

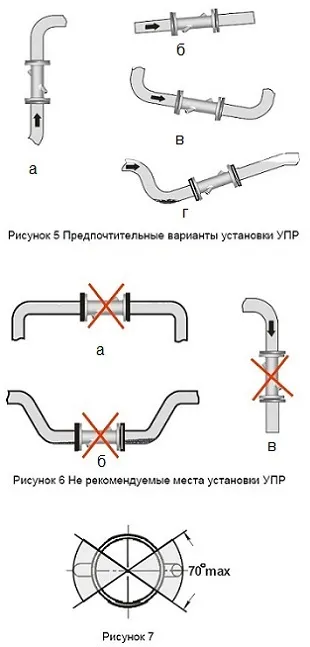

- рекомендується встановлювати УПР вертикально, на висхідному потоці (рисунок 5, а);
- на довгих горизонтальних трубопроводах установку УПР бажано здійснювати на ділянці, що має кут сходження (рисунок 5, б);
- при подачі і витікання рідини самопливом, щоб уникнути неповного заповнення установку УПР здійснювати в заниженою секції трубопроводу (рисунок 5, в);
- в разі, коли може виникнути неповне заповнення через перерви в подачі, рекомендується встановлювати УПР в нижній секції трубопроводу на висхідному потоці (рисунок 5, г);
- не рекомендується встановлювати УПР в найвищій точці трубопровідної траси (рисунок 6, а);
- не рекомендується в якості місця установки УПР використовувати прямі занижені секції трубопроводу щоб уникнути утворення відкладень в УПР (малюнок, 6 б);
- уникати установки УПР на низхідній ділянці трубопроводу, що має вільний злив рідини в атмосферу (рисунок 6, в);
- не встановлювати УПР перед всмоктуючим насосом;
- при установці УПР площину ПЕП орієнтувати горизонтально з відхиленнями, що допускаються (малюнок 7).
Наявність колін, засувок, насосів, дифузорів, трійників і інших гідравлічних опорів можуть спотворювати профіль течії рідини, що впливає на похибку вимірювання.

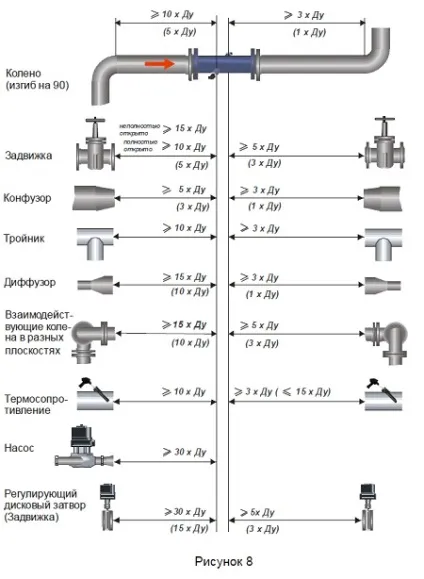

Для того, щоб похибки вимірювань перебували в встановлених межах, рекомендується в місцях установки УПР витримувати прямі ділянки трубопроводу до і після УПР в залежності від типу гідравлічного опору і діаметра умовного проходу (Ду) УПР відповідно до малюнком 8.
У скобах наведені значення, до яких можна скорочувати довжини прямих ділянок, при використанні двопроменевих УПР.
Повністю відкриття повнопрохідні кульові крани не є гідравлічним опором.
У випадках, коли неможливо збільшити довжину прямої ділянки до необхідної величини при сильно спотвореному профіль потоку (від насоса, регулюючої арматури і т.п.), слід передбачити установку струевипрямітеля перед УПР на відстані не менше 3 Ду.
Довжина прямолінійної ділянки трубопроводу між двома послідовними місцевими опорами перед УПР повинна бути не менше 5 Ду.
Внутрішній діаметр трубопроводу в місці установки не повинен відрізнятися більш + - 5% від фактичного внутрішнього діаметра УПР.
Довжини прямих ділянок ДО і ПІСЛЯ установки УПР (в дужках наведені значення для двухлучевого УПР).
Більш детальну інформаці про монтаж дивіться в "Посібнику з експлуатації та монтажу", в рубриці "Документація".
