МРТ або магнітно-резонансна томографія - метод діагностики, який дозволяє отримати об'ємні зображення обстежуваного органу або ділянки тіла. Апарати, за допомогою яких здійснюється дослідження, поділяються на кілька типів: в основі класифікацій лежать показники потужності поля і особливості пристрою установки: фахівцями виділяються з низькою підлогою (до 0,5 тесла) і високопольні (від 0,5 до 3 тесла), закриті і відкриті томографи. Існують певні стандарти оснащення кабінету МРТ, які стосуються обладнання та матеріалів, необхідних для процедури.Как правило, такі приміщення розташовуються на перших поверхах будівель.

Основні вимоги до оснащення кабінету МРТ: стандарти і необхідне обладнання

Основний компонент стандартного комплекту - це набір високочастотних котушок, які використовуються для сканування голови, шиї, кінцівок пацієнтів і т.д. Існує і інші інструменти, наявність яких в приміщенні обов'язково, такі як всілякі підкладки для зручної укладки пацієнта.

Кабінет з магнітно-резонансною томографом включається в відділення радіології та поміщається на 1 поверсі будівлі лікарні. Відкрита або закрита установка - основне обладнання, встановлене в кімнаті, огородженій спеціальним екраном.

Можлива робота 2-х апаратів в одному приміщенні. Важливою умовою є відмінність в потужності МРТ. Даний показник враховується при визначенні обсягів і різновидів проведених обстежень. У комплект, що доставляється разом з установкою, входять:

Набір високочастотних котушок для шіммірованія - за допомогою цих елементів стає можливим детальний огляд головного і спинного мозку, відділів хребта, органів черевної порожнини і т.д.

Деталі, підбираються фахівцями за профілем виробленого дослідження.

Додаткове обладнання для кабінету МРТ

У кабінеті можуть знаходитися:

автоматичний ін'єкційний апарат, за допомогою якого здійснюється поступове введення контрастної речовини;

матеріали та інструменти для проведення абляції, біопсії та інших інтервенційних процедур, що супроводжують основне дослідження.

Ін'єкційний апарат (ін'єктора) необхідний для введення контрастної речовини. Цей інструмент виготовляється з немагнітних компонентів. Всі інструменти в кабінеті МРТ виконуються тільки з немагнітних матеріалів. Голки, шприци та інше додаткове обладнання зобов'язані володіти сумісністю з закритою або відкритою установкою. Кімната, в якій здійснюється дослідження, знаходиться за спеціальним екраном. Він перешкоджає виходу РЧ-випромінювання за межі зони розташування установки і захищає апарат від впливу сторонніх сигналів. Дані вимоги до приміщення для МРТ є обов'язковими умовами при оснащенні кабінету необхідним обладнанням.

Вимоги до оснащення кабінету МРТ і організації місць для роботи персоналу

Відповідно до встановлених норм приміщення, безпосередньо пов'язані з діагностичною кімнатою, повинні бути обладнані системами вентиляції, опалення і кондиціонером. Необхідність організації простору подібним чином підкріплена діючими санітарними нормами і правилами, відповідно до яких висуваються вимоги до лікувально-профілактичним організаціям.

Визначення кратності повітрообміну грунтується на розрахунках, вироблених для забезпечення параметрів мікроклімату діагностичного приміщення і місць роботи персоналу, а також оптимальної повітряного середовища кімнат.

Діагностичний кабінет, в якому розташовується установка для проведення магнітно-резонансної томографії, повинна обігріватися методом кондиціонування. Установка приладів центрального опалення в цьому приміщенні заборонена.

Особливі вимоги пред'являються і до пультової:

Вона повинна бути оснащена апаратом для охолодження повітря і пристроями для його штучної іонізації.

Режим роботи кондиціонерів встановлюється відповідно до існуючих гігієнічними регламентами, які передбачають певні показники мікроклімату на місці роботи фахівця.

Аероіонний склад повітря повинен відповідати вимогам, що пред'являються СанПіН до його параметрам в громадських приміщеннях.

Постійному контролю підлягають і такі чинники:

Рівні шуму, вібрації, напруженості та інфразвуку;

Показники РМП РЧ і електростатичного поля;

Лазерне випромінювання від позиціонують систем.

Кімнати захищаються від прямих сонячних променів жалюзі з вертикальним положенням ламелей, виготовлених з щільної тканини (технічної марлі). Використання металевих жалюзі в місцях проведення діагностики методом магнітно-резонансної томографії забороняється.

Основні вимоги до оснащення кабінету МРТ: обладнання для управління установкою

Існує і ряд приладів, призначених для якісного друку високоточного знімка і контролю ситуації в кімнаті з установкою. це:

Мультиформатна камера, що дозволяє в короткі терміни отримати детальне тривимірне зображення обследуемой області або органу.

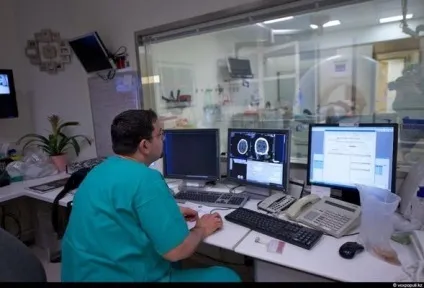

АРМ лікаря-рентгенолога, забезпечене ПК зі стандартним програмним забезпеченням для управління апаратом МРТ.

Особливості роботи проявочною камери

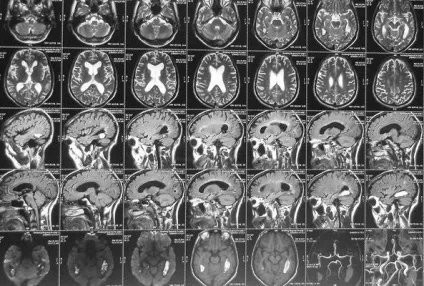

Лазерний принтер для роздруківки результатів сканування дозволяє швидко і якісно обробити отримані сигнали і отримати зображення шляхом сухого або фототермографіческого методу проявлення плівки. Цей спосіб передбачає проявлення без використання рідких реактивів. Придбання спеціального приладу особливо вигідно: при оснащенні кабінету МРТ такою камерою не доведеться купувати дорогі машини для обробки, облаштовувати затемнені приміщення, забезпечені особливою вентиляційною системою і окремим водопроводом.

Спеціальне пристосування працює з декількома форматами плівок і забезпечує швидкий друк зображень з високою роздільною здатністю. Принтер забезпечений:

лотками для проявлення;

спеціальний пристрій WEB-обслуговування;

системою контролю якості знімків.

Найчастіше лікаря необхідно лише включити вилку в розетку - після нехитрих маніпуляцій пристрій буде готове до виробництва зображень, що відрізняються високою оптичною щільністю, необхідної контрастністю і точністю деталізації.

Основні вимоги до планування приміщень МРТ

Кабінети, оснащені апаратом для сканування, повинні входити до складу відділення променевої діагностики. При їх проектуванні, будівництві або проведенні реконструкції вони розташовуються на першому поверсі корпусу, в прибудові до діагностичного центру або в окремій будівлі, ізольованому від сусідніх будівель.

При плануванні приміщення необхідно дотримуватися тих архітектурних і конструктивних рішень, які забезпечать оптимальні умови для роботи і відпочинку співробітників клініки.

У мінімальний набір входять наступні кімнати: радіочастотна, пультова, для підготовки пацієнта до обстеження, для роздягання, для обробки результатів, технічна, кабінет спеціаліста, завідувача, приміщення для прийому їжі, матеріальна, комора для зберігання запчастин і т.д.

Всі площі визначаються з урахуванням рекомендацій, наданих виробником установки, і показників індукції поля, створюваного працюючим апаратом.

Діагностичну кімнату заборонено розміщувати в суміжному приміщенні з палатами для лікування дітей, утримання новонароджених, вагітних, а також з відділеннями кардіології, анестезіології і реанімації.

Несучі конструкції обраного кабінету повинні витримувати навантаження, створювану томографом та персоналом.

На відстані 10 метрів від діагностичної кімнати виключено наявність конструкцій з металу, що впливають на магнітне поле.

Технічне приміщення повинно бути оснащено підведенням води і зливним трапом, а також аварійною вентиляцією.

Двері в діагностичний кабінет слід забезпечити удаваними механізмами, що забезпечують постійне підтримання її в закритому положенні.

Можливе проведення переговорного пристрою для зв'язку з обстежуваних і наявність оглядового вікна, через яке здійснюється контроль за пацієнтом під час проведення процедури.

Також не варто забувати про те, що конструкція стелі, стін, підлоги в приміщенні, відведеному під місце проведення діагностики, повинна знижувати рівень електромагнітного випромінювання, встановлюючи рівень останнього в межах встановлених нормативів. При плануванні приміщення віддається перевага гладким і рівній поверхні, доступним для регулярного проведення прибирання та дезінфекції, пофарбованим у світлі тони.

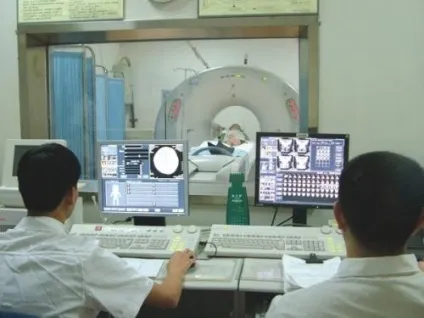

Пультова розташовується в окремій кімнаті з орієнтацією вікон на північний захід. У ній неприпустимий прийом пацієнтів. Під час проведення дослідження саме в ній розташовуються лікарі і персонал (медсестри). Пацієнт в будь-яку хвилину може звернутися до фахівця, щоб перервати процедуру, скориставшись кнопкою тривоги або іншими видами двостороннього зв'язку, передбаченими при плануванні.

Основні характеристики АРМ

Автоматизоване робоче місце фахівця, який проводить магнітно-резонансну томографію - це потужний програмно-апаратний комплекс, призначений для:

Основний елемент складної системи - комп'ютер, обладнаний професійним монітором. Встановлене на ПК ПО дозволяє фахівцеві проводити наступні дії:

вести базу даних, заносячи в пам'ять програми результати проведених обстежень і отримані зображення;

створити електронний журнал (в нього вносяться відомості про рентгенологічних дослідженнях);

групувати дані по класу і статусу;

працювати з архівами і виробляти роздруківку отриманих знімків.

До роботи за АРМ допускається фахівець, який пройшов попередню підготовку і обов'язкове навчання. Крім зазначених приладів приміщення оснащується системою переговорних пристроїв для зв'язку лікаря з пацієнтом.

За яким ГОСТу екранують кабінети МРТ?

Монтаж РЧ-боксів передбачений санітарними правилами і нормативами СанПіН 2.6.1.1192-03. На необхідність установки Клітини Фарадея в приміщеннях для проведення діагностики, обладнаних магнітно-резонансними томографами, вказують такі чинники:

можливий негативний вплив електромагнітних завад на прилади, що приводить до спотворення одержуваних даних;

ризик, що виникає в результаті впливу на медичний персонал (радіологів, інших фахівців) магнітного поля.

Особливості оснащення робочого кабінету

АРМ розташовується на відстані не менше 20 см від розеток, елементів електропроводки і приводів, які забезпечують харчування всієї зосередженої в кімнаті апаратури.

Розміщення екрану має відповідати встановленим нормативам - дисплей монтується максимально зручно для зорового сприйняття одержуваної інформації. При цьому фахівець може самостійно регулювати висоту і кут нахилу по вертикалі. Монітор розташовується на відстані 600-700 мм від очей співробітника, але не менше 500 мм. Підрахунок оптимального показника проводиться з урахуванням розмірів типу зображення, що виводиться на екран.

Меблі на робочих місцях повинна відповідати вимогам ергономіки. Стілець, на якому сидить фахівець, підбирається з урахуванням необхідності підтримання раціональної пози, перешкоджає перевтоми і напрузі м'язів шийно-плечового відділу.

Усі нормативи для кабінету МРТ вказані у відповідних документах, які стверджують правила, стандарти і технічні умови для оснащення закладів охорони здоров'я. Жорсткі вимоги пред'являються не тільки до планування і організації робочого простору і діагностичного приміщення, але і до проведення самої процедури магнітно-резонансної томографії.
