але більш точний резуль-тат дає вимір потужності електродинамічним ваттметром, яким вимірюється потужність незалежно від роду струму. Зовнішній вигляд (а) і схема включення ватметра (б) показані на рис.16. Ватметр має чотири затиску для підключення рухомою і нерухомою котушок в ланцюг. Нерухома котушка включається в ланцюг послідовно і називається струмового котушкою, а під-Віжн котушка разом з додатковим

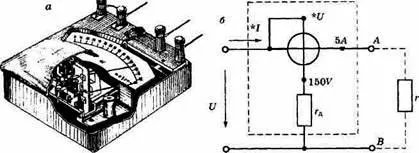

Ріс.16.1. Однофазний ватметр: а -Зовнішній вид; б-схема включення в електричний ланцюг змінного струму.

опором гд - па-раллельно навантаженні і називається котушкою напруги. Початок котушок зазначено зірочкою * I і * U, кінець токо-вої котушки 5 А, а кінець обмотки напруги -150V. Так як напрямок відхилення указательной стрілки ваттметра залежить від взаємного напряму струмів в котушках, то висновки * I і * U підключаються до джерела струму, а висновки 5 А і 150V-к на-вивантаження. З огляду на те що висновки * I і * U підключаються до одного і того ж проводу, їх можна з'єднати між собою провідником, що і робиться на практиці при вимірюванні потужності в ланцюзі по-постійного струму і активної потужності в колі змінного струму.

Вимірювання енергії. Розрізняють такі способи контролю витрат електроенергії: 1. Непрямий спосіб. В цьому випадку вимірюють непрямі параметри, а витрата електроенергії визначають розрахунком. Так наприклад, витрата електроенергії в ланцюгах постійного струму визначається за формулою:

де U - напруга на приймачі електроенергії I - струм в приймачі t - час проходження струму.

Т.ч. для вимірювання витрати електроенергії паралельно приймачу потрібно включити вольтметр і виміряти напругу U. послідовно приймача включити амперметр і виміряти силу струму I. Час - t вимірюється за допомогою хронометра. Знявши показання з вольтметра, амперметра і хронометра витрата електроенергії визначають за формулою (16.1). У ланцюгах змінного струму витрата електроенергії визначається за формулою (16.2)

Т.ч. для непрямого вимірювання витрати електроенергії в даному випадку, окрім вольтметра, амперметра і хронометра потрібно включити фазометр для вимірювання коефіцієнта потужності cos # 966 ;.

2. Безпосередній спосіб. Цей спосіб використовується в ланцюгах змінного струму. В цьому випадку для вимірювання витрати електроенергії використовується індукційний лічильник електричної енергії. Лічильник являє собою суммирующий прилад. Основна відмінність його від стрілочного приладу полягає в тому, що кут повороту його рухомий здебільшого не обмежуваний пружиною, наростає і показання лічильника підсумовуються. Кожному обороту рухомої частини лічильника відповідає певна кількість витраченої енергії. Лічильник включається в Рис. 16.2 електричний ланцюг також як ватметр (рис. 16, 1), тобто його струмовий обмотка (3) включається послідовно з навантаженням і контролює силу струму в навантаженні, а обмотка напруги (2) включається паралельно навантаженню і контролює напругу на навантаженні. Час контролюється за рахунок кількості оборотів диска.
