вимірювач індуктивності

Розглянуто схему вимірювача ємності конденсаторів і індуктивності котушок, виконана всього на п'яти транзисторах і, незважаючи на свою простоту і доступність, дозволяє у великому діапазоні визначати з прийнятною точністю ємність і індуктивність котушок. Є чотири піддіапазони для конденсаторів і цілих п'ять піддіапазонів котушок. Після досить простої процедури калібрування, із застосуванням двох підлаштування опорів, максимальна похибка буде близько 3%, що погодьтеся, для радіоаматорського саморобки зовсім не погано.

Вимірювач індуктивності і ємності схема на п'яти транзисторах

Пропоную спаяти своїми руками цю просту схему LC-метра. Основою радіоаматорського саморобки служить генератор, виконаний на біполярних транзисторах VT1, VT2 і радіокомпонентів обв'язки. Його робоча частота визначається параметрами LC коливального контуру, який складається з невідомої ємності конденсатора Cx і паралельно підключеного котушки L1, в режимі визначення невідомої ємності - контакти X1 і X2 повинні бути замкнуті, а в режимі вимірювання індуктивності Lx, вона підключається послідовно з котушкою L1 і паралельно сполученого конденсатору C1.

З підключенням до LC-метру невідомого елемента, починає працювати генератор на якийсь частоті, яка фіксується дуже простим частотоміром, зібраним на транзисторах VT3 і VT4. Потім значення частоти перетвориться в постійний струм, який відхиляє стрілку мікроамперметра.

Вимірювач індуктивності збірка схеми. З'єднувальні дроти рекомендується робити по можливості максимально короткими для підключення невідомих елементів. Після закінчення процесу загального складання необхідно відкалібрувати конструкцію у всіх діапазонах.

Калібрування здійснюється за допомогою підбору опорів підлаштування резисторів R12 і R15 при підключенні до вимірювальних висновків радіоелементів з заздалегідь відомими номіналами. Так як в одному діапазоні номінал підлаштування резисторів буде один, а в іншому він буде інший, то необхідно визначити щось середнє для всіх діапазонів, при цьому похибка вимірювання не повинна вийти за 3%.

Вимірювач індуктивності і ємності на мікроконтролері

Цей досить точний LC метр зібраний на мікроконтролері PIC16F628A. В основі конструкції LC метра лежить частотомер з LC осциллятором, частота якого змінюється в залежності від вимірюваних величин індуктивності або ємності, і в результаті обчислюється. Точність частоти доходить до 1 Гц.

Реле RL1 необхідно для вибору L або C режиму вимірювання. Лічильник працює на основі математичних рівнянь. Для обох невідомих L і C. рівняння 1 і 2 є загальними.

При включенні харчування здійснюється автоматичне калібрування приладу. Початковий робочий режим - індуктивність. Зачекайте пару хвилин для прогріву ланцюгів пристрою, потім натисніть тумблер "zero", для повторного калібрування. Дисплей повинен вивести значення ind = 0.00. Тепер підключіть тестовий номінал індуктивності, наприклад 10uH або 100uH. LC-метр повинен вивести на екран точне значення. Для настройки лічильника є перемички Jp1

Вимірювач індуктивності і ємності спрощена схема на мікроконтролері

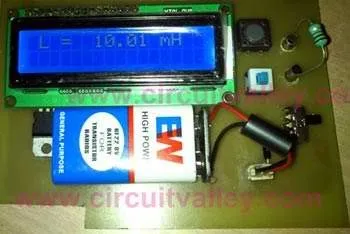

Представлений нижче проект вимірювача індуктивності дуже простий для повторення складається з мінімуму радиокомпонентов. Діапазони вимірювання індуктивності. - 10нг - 1000нГ; 1мкг - 1000мкг; 1 мг - 100мг. Діапазони вимірювання ємності: - 0.1пФ - 1000пФ - 1нФ - 900нФ

Вимірювальний пристрій підтримує Автокалібровка при включенні харчування, що виключає ймовірність людського фактора при ручному калібрування. Абсолютно, в будь-який момент можна заново відкалібрувати вимірювач, просто натиснувши кнопку скидання. У приладі є автоматичний вибір діапазону вимірювань.

В конструкції пристрою немає необхідності використання будь-яких прецизійних і дорогих радіо компонентів. Єдине, потрібно мати одну "зовнішню" ємність, номінал якої відомий з великою точністю. Два конденсатора ємністю в 1000 пФ повинні бути нормальногно якості, бажано використовувати полістирольні, а дві ємності по 10 мкФ повинні бути танталовими.

Кварц потрібно взяти точно на 4.000 МГц. Кожен 1% невідповідності частоти, призведе до 2% помилку вимірювання. Реле з малим струмом котушки, тому що мікроконтролер не здатний забезпечити струм вище 30 мА. Не забудьте паралельно котушці реле для придушення зворотного струму і виключення брязкоту поставити діод.

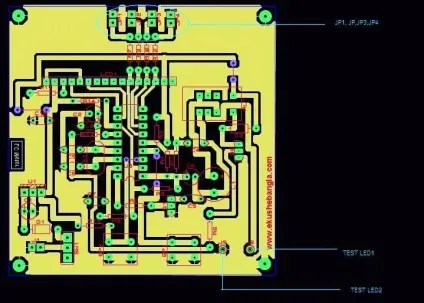

Друкована плата і прошивка мікроконтролера за посиланням вище.
