Виконуємо ремонт глибинного насоса своїми руками

Ремонт глибинних насосів своїми руками

Якщо глибинний насос перестає працювати, це доставляє масу неприємних моментів для власників свердловин і колодязів на своїх ділянках. Основне завдання агрегатів складається в підйомі рідини наверх, щоб забезпечити потреби людини.
Сучасні пристрої виготовляються досить надійними, їх система дає рідко збій, але як і всі агрегати вони можуть виходити з ладу. Які причини поломок глибинних насосів, як розібрати глибинний насос і відремонтувати пропонується дізнатися зі статті.

Як працюють глибинні насоси для води

Для використання запасів з підземних джерел, колодязів або свердловин найкраще використовувати глибинні насоси.
Принцип дії їх полягає в наступному:

Які можуть бути причини поломок

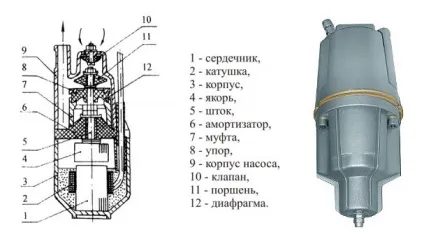

Пристрій погружного вібраційного насоса

Вихід агрегату з ладу може відбутися з кількох причин. При розташуванні насоса безпосередньо біля води на нього діють багато негативні фактори. При проведенні ремонту ціна буде значно нижче, ніж придбання нового агрегату.
Причинами виходу пристрою з ладу можуть бути:

Вихід і ладу магніту. При цьому звичайний ремонт не допоможе, потрібна допомога фахівців.

Механічну поломку характеризують сторонні звуки, що видаються насосом. Таку несправність вироби можна буде спробувати виконати і самостійно.
При механічній поломці причиною може бути занадто брудна вода, засмічують насос. Іноді пристрій працює в сухому режимі, з відсутністю масла, яке повинно бути присутнім обов'язково.
Агрегат може вийти з ладу, при нагріванні робочої рідини до температури більше 40 ° С. Причин поломок агрегату може бути багато, як в механічної частини, так і електричної, що складається з двигуна і системи автоматики.
Тут же розташовані:

Реле часу.
Автоматичні елементи, що оберігають насоси від коротких замикань.

Час від часу все це може приходити в непридатність.

Привести до поломки може неправильно зафіксований під водою кабель для глибинних насосів.

Як захистити глибинні насоси в системі індивідуального користування

Як і будь-який пристрій глибинні насоси вимагають до себе дбайливого ставлення. Найчастіше виробники агрегатів передбачають виникнення можливих небезпечних ситуацій при експлуатації і випускають додаткові пристрої, які мають вигляд зовнішнього блоку автоматики і керування пристрою.

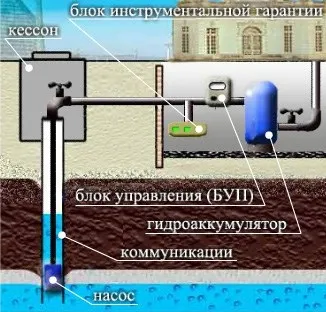

Схема підключення глибинного насоса

В процесі експлуатації насосу необхідно, щоб були виключені з системи:

Сухий хід. Виникає при падінні нижче критичного рівня води, а патрубок агрегату буде вищою нього. В результаті пристрій виходить з ладу. Запобігти такому явище можна:

установкою поплавця системи;
опустити в воду два спеціальних електрода або датчика рівня, які з'єднані з захисним пристроєм. При розташуванні нижнього електрода вище рівня води, насос відключається, а при досягненні рівня верхнього електроду включається;
установка пристрою, який контролює проходження через насос води. При її відсутності цей елемент зупиняє роботу насоса.

Гідравлічний удар. Виникає в разі включення «сухого насоса» або при відключенні агрегату. У цей момент рідина сильно вдаряє по лопатей крильчатки, що може їх сильно пошкодити і привести до виходу насоса з ладу. Вирішити проблему можна:

пристроєм зворотного клапана з високоміцних матеріалів, що може зменшити вагу водяного стовпа, що діє на крильчатку;
обладнання гідроакумуляторів реле тиску і датчиками, які можуть включати і відключати насос при надлишку тиску в системі.

Нестабільні параметри в електромережі.

Порада: Купуючи глибинний насос, потрібно звертати увагу на допустиме відхилення напруги, яке може витримати агрегат і наявність захисту електродвигуна від несподіваних стрибків напруги в мережі.

Замерзання води. Неприпустимо таке явище в корпусі насоса. При опусканні температури нижче нуля воду необхідно злити. При використанні напротязі пристрою, його встановлюють в кесони.
Каламутність викачують рідини. Наявність абразивних частинок може привести не тільки до заклинювання глибинного насоса, але і пошкодження всього тракту.

Як виконати діагностику і ремонт глибинного насоса

При виникненні поломок агрегату, перш за все, необхідно виконати його діагностику і виявити причину несправності.
Інструкція пропонує такий порядок робіт:

Визначається, відсутня чи перевантаження напруги в мережі, що може привести до відключення запобіжного автомата. Для цього:

розподільну коробку необхідно розкрити;
зняти з двигуна крильчатку;
перевірити її обертання при відсутності навантаження.

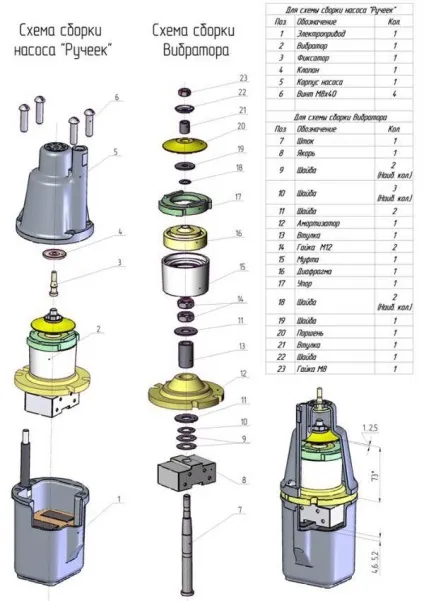

На фото показаний порядок складання елементів насоса:

Схема збірки насоса

Порада: Для плавності пуску двигуна до нього потрібно під'єднати згладжує конденсатор.

Після зняття крильчатки перевіряється не згорів мотор.
Прокручується вручну вал. Цьому не заважатиме, раніше знята крильчатка.
При неможливості прокрутити вал, можливо виникла механічна поломка елемента, що призвело до заклинювання двигуна. В цьому випадку в агрегат могли потрапити різні дрібні і великі частки грунту.
Обмотки статора може згоріти від несвоєчасного усунення бруду.
При нормальному обертанні вала збирається нижня частина мотора.

Як полегшити ремонт пристрою

Є кілька способів, які можуть допомогти полегшити ремонт глибинного насоса:

Розбирати верхню частину електродвигуна потрібно починати після установки його вертикально. Це запобіжить витікання масла назовні, що неприпустимо, оскільки масло в більшості сучасних системах є робочою рідиною.
Знімається кришка, куди підходять дроти подають напругу до електромотора. Тут же добре видно і пусковий конденсатор.
Перевірку опору пусковий і робочої обмоток, слід проводити за допомогою омметра, клеми якого підключаються до обмотці.
Обертаючи рукоятку, необхідно створити напругу в кілька сотень вольт. Якщо показання приладу має певне значення, але не нескінченне, значить, все обмотки справні. Показання приладом на робочій обмотці нескінченності вказує на обрив в робочій фазі мотора.
Невелика величина опору вказує, що між витками двигуна існує замикання.

Порада: При наявності зазначених вище поломок, все самостійно виправити практично неможливо. Краще в цьому випадку пристрій віддати на ремонт в спеціалізовану майстерню.

Якщо всі прилади показують справність елементів, знадобиться перевірка пускового конденсатора.
Можливо, що він несправний або в елементі стався обрив. Такий дефект може виявити точно прилад, хоча зовні все виглядає справно. Заміну конденсатора можна зробити самостійно.

Послідовність ремонту глибинного насоса

З поетапним планом виконання робіт можна ознайомитися на прикладі: як проводиться ремонт глибинного насоса спрут.
Для проведення робіт знадобляться:

Викрутки: плоска і хрестоподібна.
Ключ на «9» ріжковий і накидною.
Щітка для роботи по металу.
Будівельна кисть із середньою жорсткістю.
Для полегшення демонтажу необхідна допоміжна рідина.

Виконання робіт проводиться в такій послідовності:

Демонтується середня частина насоса. Для цього:

насос очищається від бруду;
від'єднується для огорожі захисна решітка, що фіксується за допомогою двох гвинтів;
откручиваются чотири гвинти, що з'єднують дві основні частини пристрою.

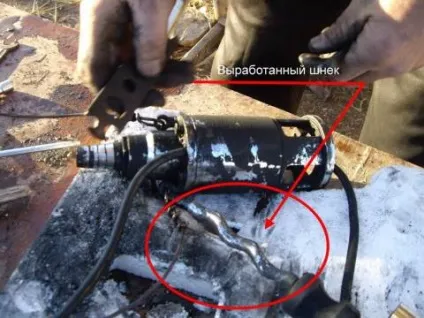

Очищення шнека і, при необхідності, його заміна. В цьому випадку:

викручується проти годинникової стрілки зношений кручений шток;
новий елемент встановлюється в зворотному порядку;
така деталь йде в одному комплекті з гумовою втулкою, що вимагає її заміну на нову.

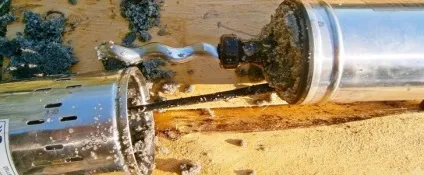

Заміна крученого шнека

Розбирається верхня частина насоса для заміни гумової трубки.

роз'єднуються елементи конструкції і виконується заміна елемента;
верхня част корпусу збирається в зворотному порядку.

Перевірка рівня масла. При недостатній кількості масла в пристрої його необхідно замінити повністю. Найбільше підходить вазелінове масло. Рідше використовується пропіленгліколь або гліцеринове.
