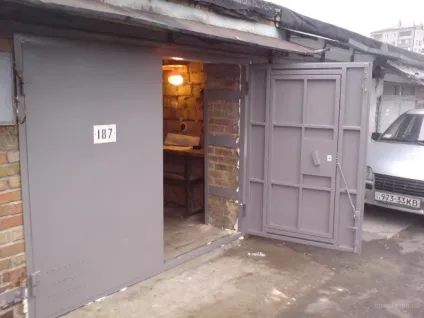

Металеві ворота для гаража своїми руками

Сьогодні дуже багато автолюбителів намагаються по можливості самостійно будувати гаражне приміщення, облаштовувати його і виготовляти ворота, оскільки це дозволяє суттєво економити кошти. У цій статті ми розповімо, як проводиться виготовлення воріт гаража своїми руками з металу і що для цього потрібно.

Для створення воріт необхідно мати досвід в проведенні зварювальних робіт, оскільки всі з'єднання здійснюються методом зварювання.

Створення ескізу майбутніх воріт

Перш, ніж приступати до виготовлення орних воріт для гаража. необхідно створити графічний креслення всієї конструкції із зазначенням розмірів і чітким позначенням кожного елемента. Такий креслення дозволяє на папері провести збірку конструкції і відразу бачити можливі помилки. Також креслення дозволяє скласти попередній кошторис на всі витратні матеріали.

Перше, що потрібно відразу врахувати при створенні креслення, це загальний розмір отвору воріт (див. Ширина воріт гаража в різних варіантах). Необхідно заздалегідь знати ширину і висоту автомобіля, потім до цих габаритами додати мінімум по 60 см і вийде необхідна ширина отвору.

Виробництво гаражних воріт орного типу допускає ширину воріт до 5 метрів і висоту до 2,5 метрів. Цих розмірів досить для нормального проходження малолітражки, позашляховика і навіть стандартного мікроавтобуса.

В цілому, конструкція гаражних воріт складається з таких основних елементів як:

• Несуча рама, яка виготовляється з металевого куточка з шириною полиці від 50 до 65 мм.
• Стулки воріт, що виготовляються з металевого профілю, бажано прямокутного перетину, з шириною 40-50 мм.
• Навісних петель посиленого типу (див. Петлі для гаражних воріт: їх види і особливості вибору), які встановлюються в зовнішній частині воріт і кріплять стулки до несучої рами.

До відома. Для обшивки каркаса стулок можна використовувати звичайний прокатний лист стали, з товщиною 3-4 мм, або профнастил. Однак ворота будуть виглядати набагато красивіше, якщо в якості зовнішнього та внутрішнього облицювання застосувати пластикові панелі, а між ними прокласти мінеральну вату для утеплення воріт. Використовуючи такий матеріал для гаражних воріт, стулки будуть важити значно менше. Але якщо гараж знаходиться на охороняється території, то бажано зовнішню обшивку зробити з металевого листа товщиною не менше 4 мм.

Інструменти

Перед тим, як виготовити гаражні ворота своїми руками, необхідно підготувати необхідні інструменти і закупити весь витратний матеріал, згідно з раніше складеним кошторисом. Рекомендується купувати матеріал з невеликим запасом, приблизно 15% від загальної кількості, на випадок псування.

З інструментів нам буде потрібно:

• Металевий куточок для звірки кутів.
• Рулетка не менш 5 метрів.
• Зварювальний апарат.
• Електроди 3 - 4 мм в діаметрі.
• Болгарка з набором відрізних і шліфувальних дисків.
• Мел або перманентний маркер для міток.
• Зварювальна маска.

Важливо. Під час різання металу або його зварювання необхідно захищати очі від попадання окалини або металевої стружки. При різанні використовуйте захисні пластикові окуляри, а при зварюванні спеціальну маску з тонованим склом. Захистіть шкіру рук спеціальними щільними рукавичками. Настійно рекомендується не залишати відкриті ділянки тіла, оскільки під час зварювання можна отримати опік від яскравого світла зварювальної дуги.

Процес виготовлення металевих воріт

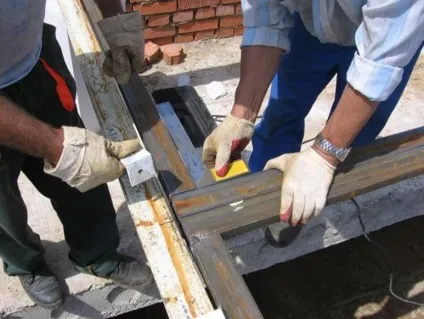

Приклад з'єднання двох частин рами металевою пластиною

Після того, як інструменти та матеріали приготовлені, можна приступати до роботи.

Виготовлення гаражних воріт своїми руками можна умовно розділити на кілька етапів:

• Виготовлення несучої рами.
• Виготовлення каркаса для стулок.
• Обшивка стулок листовим металом і установка петель.

Далі вивчимо кожен етап докладніше.

Виготовлення несучої рами

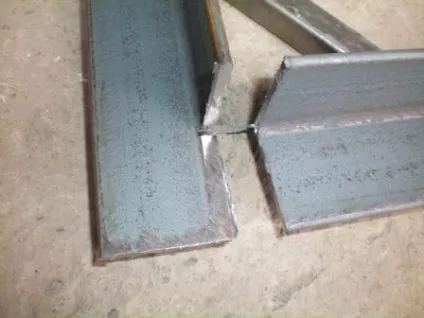

Приклад стикування кутів несучої рами

Якщо ворота виготовляються під споруджуваний гараж, то насамперед потрібно виготовити ворота з несучою рамою, встановити їх на потрібне місце і потім починати зводити стіни при встановленій рамі. Якщо гараж вже побудований, то раму робимо, виходячи з розмірів отвору.

Важливо. Несуча рама виготовляється з металевого куточка і складається з зовнішньої і внутрішньої частин. Сварка куточків проводиться таким чином, щоб вони щільно входили в отвір, обхоплюючи його, як показано на фото вище. Після установки зовнішньої і внутрішньої частин рами, вони з'єднуються між собою металевою пластиною і щільно охоплюють отвір гаража.

Роботи зі створення воріт повинні проводитися на рівній поверхні. Далі нам потрібно металевий куточок, болгарка з відрізним диском, рулетка і зварювальний апарат.

Весь процес створення складається з наступних кроків:

• Нарізається 8 відрізків куточка, з них чотири відрізка, рівні по ширині отвору гаража, а інші чотири будуть рівні висоті прорізу. Куточки укладаються на рівну поверхню і зварюються між собою, утворюючи прямокутну раму. Для більшої жорсткості рами місця стиків краще робити під кутом, для того, щоб зварити обидві сторони куточка.

До відома. Ворота гаражні виготовити потрібно максимально рівно, не допускаючи перекосів, для дотримання рівних кутів використовуйте металевий куточок або заміряйте конструкцію по діагоналі перед зварюванням. У вже побудованому гаражі розмір внутрішньої і зовнішньої частини отвору може відрізнятися за розмірами, і потрібно врахувати це при виготовленні рами.

• Після того, як обидві частини рами зварені, внутрішню частину відкладають в сторону, а зовнішню залишають на площині, так як по ній будуть виготовлятися стулки дверей гаража.
• Зварювальні шви на внутрішній і зовнішній частині рами зачищають шліфувальним кругом для забезпечення більшої щільності прилягання рами до отвору.

Важливо. Інструкція зі зварювальних робіт рекомендує проводити попереднє складання рами невеликими прихватками, тобто зробити по кілька зварних точок в кожному кутку, після чого заварити шви капітально. Прихватки не дозволять рамі спотворюватися при нагріванні і втрачати діагональ.

Виготовлення каркаса для стулок

Розмір каркаса стулок повинен бути на 8-10 мм менше внутрішнього обсягу зовнішньої частини рами для того, щоб двері вільно відкривалися.

Створення стулок здійснюється в кілька етапів:

• Як і у випадку з рамою, робимо 8 відрізків профілю, оскільки ворота матимуть дві половини. Чотири вертикальних відрізка повинні бути на 10-15 мм менше рами. Відрізки укладають всередину лежить рами, два по краях і два по центру з невеликою відстанню один від одного в 1-1,5 сантиметра.
• Потім укладають горизонтальні відрізки так, щоб вони торцями упиралися в вертикальні, як показано на фото нижче. Для дотримання зазору по периметру між рамою і стулками під час зварювання можна прокласти шматочки металевого куточка.

Виготовлення каркаса стулок для воріт

• Здійснюючи виготовлення воріт гаражних своїми руками, не забувайте в стулках прокласти додатковий поперечний відрізок, який істотно зміцнить конструкцію. Підсилює відрізок можна закріпити по горизонталі або по діагоналі.
• Після зварювання всіх профілів стулок між собою зварювальні шви шліфуються болгаркою.

На цьому створення стулок закінчено, і можна приступати до обшивки листовим металом.

Обшивка стулок і установка петель

Листовий метал з товщиною 2-4 мм - це кращий матеріал для виготовлення гаражних воріт і їх обшивки, який додатково зміцнить міцність стулок.

Етапи робіт наступні:

• З листа металу вирізають два полотна для кожної стулки.

Важливо. По висоті обидва полотна будуть однакові і повинні виходити за межі стулок на 3-4 см, щоб повністю перекрити зазор між стулками і рамою. По ширині обидва листи повинні також перекривати зазор в місцях кріплення петель. По центру один лист повинен лягати внахлест на другу сворке на 1 см. Таким чином перекривається щілина в місці установки замку, як показано на фото нижче.

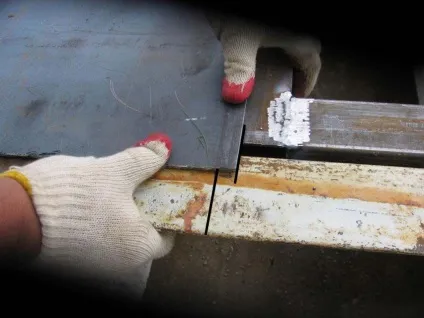

Приклад нахлеста металевих листів на стулках

• Металеві листи надійно фіксують на місці і прихоплюють в декількох місцях по периметру, після чого надійно приварюють їх зсередини до металевих профілів. Закріплюючи листи, не потрібно робити суцільний зварювальний шов. Досить робити зварювання пунктиром за принципом 1х5. Тобто сантиметровий шов через кожні 5 сантиметрів.
• Завершальним етапом проводиться приварка петель. Нижня частина петлі з пальцем приварюється до рами, а верхня частина - до стулки воріт. Рекомендується для надійності посилити кріплення петель металевими пластинами, як показано на фото нижче. У місці кріплення петлі до рами можна використовувати металевий прут для збільшення площі зварювання.

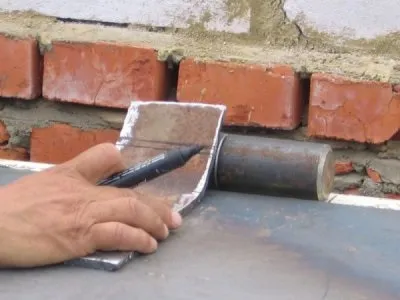

Посилення петлі металевою пластиною

Установка і виготовлення гаражних воріт закінчується після кріплення конструкції в отворі. При вже побудованому гаражі, готові ворота вставляють в отвір і прислоняют максимально щільно.

Для цього можна використовувати дерев'яні бруси, щоб уперти ворота зовні. Зсередини встановлюють внутрішню частину рами і скріплюють обидві частини між собою металевими пластинами. Пластини бажано розташовувати на рівні установки гаражних петель.
