Виготовлення штроборіза по газобетону своїми руками

Одна з переваг газобетону полягає в тому, що руйнувати його в силу високої пористості можна простим ручним інструментом. При малих обсягах робіт такий спосіб є найкращим, тому що при ручній обробці не утворюється великої кількості пилу.

Інструмент для виконання подібних операцій можна придбати разом з блоками, але якщо мова йде про разові роботах, його можна виготовити і самостійно.

У даній статті буде розказано про те, як робиться штроборез для газобетону своїми руками і яких правил слід дотримуватися при його експлуатації.

Різновиди ручних штроборізи для газобетону

Ручний інструмент для штроблення газобетону виготовляється в двох виконаннях:

1. Для обробки горизонтальних поверхонь: цей штроборез має коротку вигнуту рукоять і два великих фігурних власника. З його допомогою в міру зведення стіни на верхній межі кожного третього ряду блоків формують борозни для укладання арматури (армування є обов'язковим зважаючи на крихкість матеріалу).
2. Для обробки вертикальних поверхонь: для цього різновиду інструменту характерні довга пряма рукоять і невеликі власники. Застосовується для штробления готових стін з метою прокладки проводки або труб малого діаметра.

Для вертикальних поверхонь Для горизонтальних поверхонь

Найпростіший саморобний штроборез

Коротку борозну можна легко подряпати найпростішим інструментом. Для його виготовлення знадобиться товстостінна труба або арматура діаметром близько 20 мм. Відступивши від торця на відстань в 50-70 мм, в заготівлі за допомогою болгарки потрібно зробити проріз під кутом в 45 градусів, приблизно на 2/3 перетину.

Тепер коротку частину труби потрібно відігнути до освіти гострого кута. Ось і все, інструмент готовий до застосування. Його коротке відігнута частина виконує функцію різця, а довга - використовується в якості рукояті.

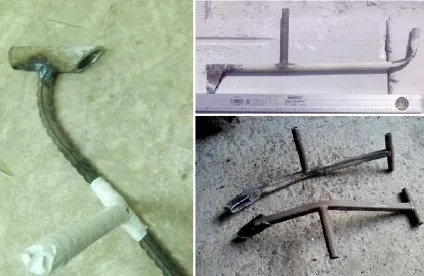

Саморобний ручної штроборез для великих обсягів робіт

Для більш серйозних завдань рекомендується зробити інструмент з ускладненою конструкцією. Ось що для цього знадобиться:

• апарат для електрозварювання;
• дриль зі свердлами по металу;
• болгарка або ножівка;
• труба сталева товстостінна діаметром 16 мм (важливо підібрати заготовку з якісного матеріалу і без дефектів);
• смуга або лист зі сталі;
• болт з двома гайками;
• гумовий шланг або ручки від велосипедного керма.

Послідовність дій при виготовленні інструменту виглядає наступним чином:

1. Від сталевої труби потрібно відрізати три фрагмента довжиною приблизно 1000 мм, 250 мм і 70 мм.
2. Найдовшу заготовку необхідно зігнути у вигляді літери «Г». Довжина відігнутого ділянки повинна бути такою, щоб за нього можна було взятися обома руками - приблизно 300 мм. Це буде рукоятка.
3. Решта дві заготовки приварюють один до одного так, щоб вийшла ручка у вигляді літери «Т». Причому «ніжку» потрібно зробити з короткого відрізка, а «поперечину» - з довгого. Це буде друга рукоять.
4. Тепер Г-подібну деталь потрібно укласти довгою частиною на стіл, а відігнуту коротку - розгорнути так, щоб вона дивилася строго вгору. До середини, що лежить на столі труби, приварюють вертикально встановлену «ніжку» Т-образної деталі, тільки її «перекладина» (яка має довжину 250 мм) повинна бути розгорнута перпендикулярно площині Г-образної деталі.
5. Відрізок сталевої штаби потрібно зігнути в кільце і з'єднати його кінці за допомогою зварювання. Далі це кільце потрібно сплюснути до форми овалу, але так, щоб в цей овал можна було вставити трубу, з якої вироблялися всі попередні маніпуляції. Це буде різець.
6. В протилежних стінках різця потрібно просвердлити два співвісних отвори, так щоб їх вісь збігалася з найменшим діаметром овалу.
7. Свердлом того ж діаметру просвердлюємо наскрізь довгу частину Г-образної деталі - в самому її кінці.
8. Тепер потрібно протягнути просвердлений кінець штроборіза в різець, так щоб отвори в обох деталях збіглися. Залишається вставити в отвір болт і закриття на ньому гайку з контргайкою.

Штроборез готовий. Взявшись лівою рукою за Т-образну ручку з лівого ж боку, а правою - за рукоять, що є короткою стороною літери «Г», потрібно уперти інструмент різцем в стіну і потягнути його на себе. При цьому різець провернеться і упреться своєю неробочий частиною (вона розташована з боку руків'я) в трубу, на якій він зафіксований, тоді як його робоча сторона буде дряпати газобетон.

Рухаючи штроборез поступально, можна досить швидко зробити штробу необхідної глибини.

Для зручності користування на ручки інструменту можна одягнути рукоятки від велосипедного керма. Якщо таких під рукою не виявилося, можна зробити заміну зі шматка гумового шланга.

Правила штробления газобетону

Щоб зробити роботу правильно, дотримуйтеся наступних рекомендацій:

1. Перед тим як приступити до обробки матеріалу, ізолюйте сусідні приміщення від попадання пилу.
2. Переконайтеся, що в штробіруемой стіні немає електропроводки, що знаходиться під напругою.
3. Працюйте тільки в захисних окулярах. Дуже бажано, також, надягати респіратор.
4. В ширину і глибину штроба повинна мати не більше 25 мм, а її довжина не повинна перевищувати 3 м.
5. Штроби в готових стінах допускається виконувати тільки горизонтально або вертикально.

Мінімально допустима відстань від проробляється борозни до суміжної стіни, вікна або двері становить 150 мм. Якщо уздовж стіни прокладений газопровід, то різання газобетону можна виконувати не ближче, ніж в 400-х мм від нього.
