Виготовлення мережевого кабелю своїми руками
Що вам знадобиться
RJ-45 коннектор - продаються в упаковках по 50 і 100 штук. Можна купити поштучно, але це, як правило, дорожче. Зверніть увагу на тип коннектора: він повинен підходити до вашого типу кабелю. Існують два типи конекторів RJ-45 для щільного кабелю (зображений на малюнку) і м'якого крученого кабелю. Використовуйте правильний коннектор, щоб уникнути проблем при обтиску і подальше використання кабелю.
обжимний інструмент
Поки це найдорожчий компонент у приготуванні нашого кабелю, ціна коливається від 15 до 50 $ в залежності від якості виготовлення і функцій. Але інструмент окупається після того як ви приготуєте кілька кабелю. Хороша модель має пару ножиць для різання кабелю і леза для зняття ізоляції, також не зайвим є обтиск конекторів RJ-11.
Який тип кабелю вам потрібен?
Існують два типи мережевого кабелю, як правило, використовується в комп'ютерних мережах - Cross-over ( "нуль хабний") і Straight-through (прямо проходить, який використовує хаб).
Cross-over ( "нуль хабний") - використовується для з'єднання двох комп'ютерів через мережеві карти, безпосередньо, тобто не використовується ні хаб, ні комутатор. Таким чином ви можете підключити тільки два комп'ютери одночасно.
Straight-through (прямо проходить, який використовує хаб) - назва цього виду кабелю говорить сама за себе - він передає сигнал безпосередньо з одного кінця в інший, а саме з 1-го контакту на 1 2-2, 3-3, і т. д. Використовується для різних видів з'єднань (комп'ютер - хаб, комп'ютер - DSL / ISDN / кабельний модем, або з'єднання хаба і комутатора між собою).
Давайте почнемо розбір Straight-through кабелю, а потім з'ясуємо відмінності в підготовці Cross-over варіанту.
Нарізка, зачистка і сортування жив
Зніміть оплетку приблизно на один дюйм (2,5 см). Деякі обтискні інструменти (наприклад, показаний в статті) мають спеціальні леза для зняття обплетення. Ви вставляєте кабель до упору (з іншого боку інструменту є обмежувач) для того щоб зачистити необхідну довжину. Важливо при цьому не зачепити самі жили кабелю, перезаніе однією з восьми жив призведе до непрацездатності відрізка.
Розплетіть жили кабелю. Ви помітите, що там є 4 пари різнокольорових дротів. Відсортуйте їх за кольорами. У вас повинна вийти ось така кольорова кодування:
блакитний біло-блакитний # помаранчевий біло-помаранчевий # зелений біло-зелений # коричневий біло-коричневий
Деякі виробники кручений пари економлять на кольоровий кодуванні, і вам доведеться відстежувати пару, запам'ятовуючи який дріт був пов'язаний з іншим. Краще за все перевірити в магазині, щоб кольорове кодування легко распознавалась. І щоб потім не відчувати проблем і не мучитися, витратьте на кращий кабель.
Тепер розкладемо проводки (жили) зліва направо в потрібній послідовності.
Відсортуйте все жили, потім переконайтеся, щоб вони були прямими і рівними. Зріжте кілька міліметрів, щоб все проводки стали однієї довжини і виходили за ізоляцію приблизно на півдюйма (1,25 см).
Приєднання RJ-45 коннектора
Якщо все зроблено правильно, то кабель повинен бути ось такий:
Тепер повторіть всі процедури з другим кінцем кабелю. Використовуйте ті ж схеми як на першому коннекторе, тим самим закінчивши приготування Straight-through (прямо проходить, що використовує хаб) кабелю.

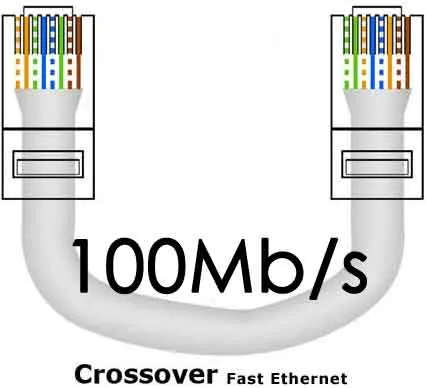

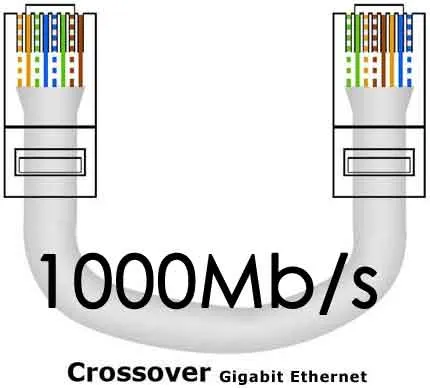

Cross-over ( "нуль хабний")
Тепер розглянемо другий тип кабелю для з'єднання двох комп'ютерів між собою безпосередньо. Відмінності цього виду від першого в тому, що другий кінець кабелю має інші колірні схеми.
Перший кінець, який буде ідентичний Straight-through кабелю:
Другий кінець буде зроблений за наступною схемою:
Якщо ви уважно подивитеся на два кінці Cross-over кабелю, то помітите, що різниця всього лише в тому, що зелена і помаранчева пара помінялися місцями, а имено змінюються 1-ий з 3-им і 2-ий з 6-им.
