Якщо Ви щасливий володар сучасних воріт, наприклад, з профнастилу, то рано чи пізно Вам захочеться автоматизувати пристрій, щоб не доводилося виходити з машини і вручну відкривати його. Тим більше, що відкатні ворота, схема підключення яких заснована на установці електроприводу і заводського комплекту фурнітури, цілком здійсненна своїми руками.

Інструкція по автоматизації

Підготовчий етап

Для того, щоб зробити відкатні ворота автоматичними, необхідно підготувати інструменти і придбати комплект автоматики, в нього зазвичай входить:

• Електропривод зсувних воріт;
• Зубчата рейка;
• Комплектуючі безпеки - фотоелементи і сигнальна лампа;
• Болти і інші елементи кріплення;
• Пульт дистанційного керування.

Також необхідні наступні інструменти і матеріали:

• Зварювальний апарат;
• Для поведінки харчування до електроприводу провід перетином 2х1,5 мм або 2Х2 мм, для фотоелементів - два дроти 4Х0,5 мм і 2х0,5 мм, для сигнальної лампи - провід на 220В 2х0,5 мм.
• Дриль, набір свердел по металу, саморізи та інше.

установка приводу

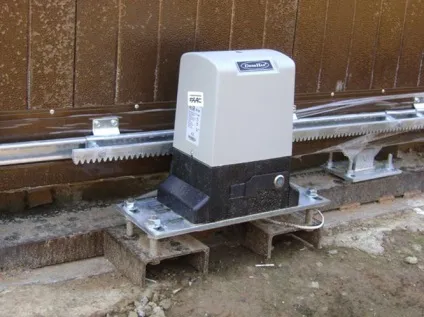

Приводи воріт зазвичай закріплюють на швелері, де вже розташовані дві роликові каретки. Спочатку треба вибрати місце, де буде встановлений електропривод, для цього беруть монтажне підставу з набору, і встановлюють на ньому привід. Потім встановлюють його на швелер між роликовими каретками трохи ближче до отвору, відтворюючи робоче положення автоматики.

Важливо! Щоб підібрати правильне місце розташування - покладіть на шестерню приводу зубчасту рейку - і дивіться, як і куди слід посунути його, щоб зубчаста рейка розташовувалася посередині шестерні. Далі закріпить профільну трубу зовнішнього каркаса, але ніяк не напрямна рейка!

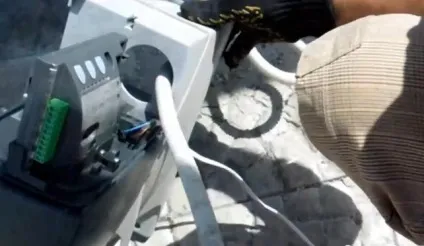

На намічене місце кладемо привід на монтажне сталеве підстава, і обварюються його зварюванням з усіх боків. Зніміть кришку корпусу і протягніть шнур через отвір. Після цього можна зафіксувати на ньому привід за допомогою болтів.

Кріплення зубчастої рейки

У повністю відкритому положенні стулки поставте по центру шестерні зубчасту рейку, враховуючи, що повинен залишитися достатній відрізок для кріплення кінцевиків (кінцевих вимикачів). Приварите до профільної трубі зовнішнього каркаса стулки кріпильні деталі зубчастої рейки і простягніть ворота. Поставте другий відрізок зубчастої рейки і повторіть процедуру. Слідкуйте, щоб між стиками вийшов «повноцінний» зуб. Після прихватки по периметру можна ще раз ошпарити все кріпильні елементи.

Освіта «цілого зуба» рейки

Потім залиште зазор в 1-2 мм між рейкою і шестернею електроприводу. Для цього відкрутіть болти на зубчастої рейки і виставте її так, щоб в русі рейка, стикаючись з шестернею, видавала характерне «цокання».

Установка кінцевих вимикачів

Кінцеві вимикачі необхідно закріпити на зубчастої рейки болтовими з'єднаннями. Вони бувають двох типів:

• Магнітні концевики надійні в експлуатації в будь-яку погоду, так як їх принцип дії полягає в полярності магніту. Кінцеві вимикачі поділяються на лівий і правий, і повинні бути розташовані так, щоб один був плюсом до приводу, а інший мінусом. Їх розташовують недалеко один від одного, підбираючи місце, поки пристрій не спрацює.
• Механічні - більш поширений тип, який більш простий в монтажі. Принцип роботи: проходячи через перешкоду, пружинка на приводі згинається в бік і рух зупиняється.

підключення приводу

Електропривод слід підключати до джерела живлення за схемою, яка додається інструкції. Найчастіше «AC-L» - це фаза, «АС-N» - нуль через автомат.

Перед завершальним етапом монтажних робіт тестують і перевіряють роботу приводу. Натискаючи кнопку на пульті управління, електропривод повинен зрушувати стулку воріт, проте не до кінця.

Потрібен час для відкривання і закривання. Для цього при повністю закритих воротах натисніть клавішу «Р1» або «STOP» і «PP» на 2-3 секунди, або 3 рази в залежності від моделі (подробиці повинні бути вказані в інструкції). Так Ви задасте повний цикл відкриття і закриття (кінцевих положень) і запишіть час в пам'ять приводу. Це буде додатковим способом зупинки, якщо з якої-небудь причини не спрацюють кінцеві вимикачі, то дія автоматично відключиться за часом, відведеним на нього.

установка фотоелементів

Фотоелементи - це парний прилад, де перший подає світловий сигнал -променів, а інший його приймає. Коли промінь переривається перешкодою на шляху - автомобілем, собакою, людиною і т.д. ворота починають рухатися назад.

Існує кілька способів установки фотоелементів воріт, головна умова - розташування їх один навпроти одного для прийняття світлового сигналу:

• Можна зафіксувати фотоелементи на стовпчиках, де розташовані нижній уловлювач;
• Зробити спеціальні металеві постаменти і приварити до несучих стовпів;
• Організувати невеликі стовпчики з профільованої труби перетином 50Х50, і на них вмонтувати фотоелементи.

Вибирайте спосіб, виходячи з Вашої конкретної ситуації на об'єкті. Фіксують фотоелементи на металевій основі звичайними саморізами. Для їх підключення видаліть перемичку між «GND» і «PHOTO», і за схемою:

• Контакт «-» підключіть до лівого контакту «АС24V» блоку управління;
• «+» Підключіть до правого контакту «АС24V» блоку управління;
• «NC» підключіть до контакту «GND» також на блоці управління;
• «OUT» до контакту «PHOTO».

Підключення сигнальної лампи

Комплектуючу фурнітури сигнальну лампу зазвичай розташовують збоку проїжджої частини для інформування проїжджаючого автомобіля про виїзд транспорту з двору.

Звичайно, особиста справа кожного, встановлювати такий елемент безпеки, як сигнальна лампа, чи ні. Однак професіонали рекомендують повністю виконувати всі умови безпеки.

Закріпіть сигнальну лампу за допомогою саморізів і підведіть провід перетином 2х0,5 мм, підключіть до контактів на платі управління «АС-N» і «LIGHT».

Облаштування автоматизованого зсувного отвору

Самостійний монтаж зсувний хвіртки Робимо зсувні ворота самостійно Монтаж сучасних зсувних воріт Нова конструкція гаражних воріт Засувні ворота для садиби

За складністю монтажу механічні кінцеві вимикачі нічим не відрізняються від магнітних, але останні набагато надійніше. Правда, магнітні концевики коштують дорожче. І ще - для надійної роботи автоматичних воріт в зимовий період бажано змонтувати систему електричного підігріву. Вона споживає не надто багато електроенергії. Звичайно, вирішити проблему може регулярна ручна чистка воріт від снігу і льоду. Але тоді втрачається весь сенс в автоматизації воріт.
