Лекція 11. Види виробів. Види і комплектність конструкторських документів. Стадії розробки конструкторської документації. Літери документів.
Тема 7. Стадії проектування
Обсяг виробництва, для виготовлення якого виконують конструкторську документацію, визначається по ГОСТ 2.101-68 «ЕСКД». Види виробів терміном «виріб».
Виріб - предмет або сукупність предметів, виробництва, які підлягають, виготовлення на підприємства. Залежно від призначення розрізняють вироби основного і допоміжного виробництва. Виріб, призначений для постачання підприємством-виготовлювачем замовнику (споживачу), відносять до виробів основного виробництва; виріб, призначений для забезпечення власних потреб підприємства-виготовлювача, відносять до виробів допоміжного виробництва.

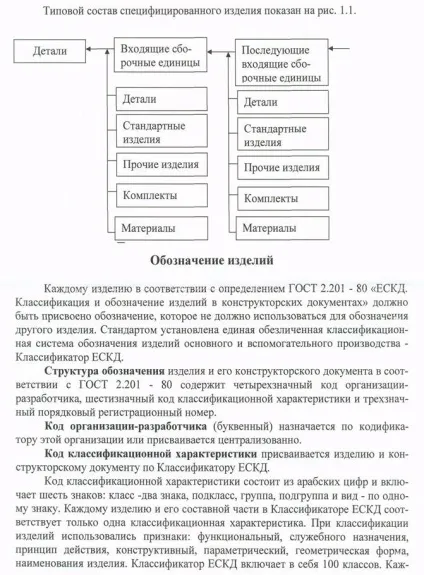

Структура вироби з вигляду входять до нього частин показана на рис 1.1
Складальних КОМПЛЕКСИ КОМПЛЕКСИ
Складальних КОМПЛЕКСИ складальних
Види виробів - деталі, складальні одиниці, комплекси і комплекти.
Деталь - виріб, виготовлений з однорідного матеріалу без застосування складальних операцій (болт; литий конус; вал; друкована плата; ці ж вироби, з нанесеними на них захисними або декоративними покриттями або піддані фізико-хімічній обробці)
Складальна одиниця - виріб, складові частини якого з'єднані на підприємстві-виробнику складальними операціями - зварюванням, скручуванням, клепкою, обпресуванням і т.п. (Наприклад, редуктор, верстат, електродвигун, мік-ромодуль).
Комплект-два (або більше) вироби, не поєднаних на. підприємстві-виробнику складальними операціями і представляють собою набір виробів допоміжного призначення (комплекти запасних частин, інструментів, изме-рительное коштів, пакувальної тари і т.п.).
Вироби в залежності від наявності в них складових частин поділяють на специфіковані і неспеціфіцірованние, а за частотою використання в кон-струкції - на уніфіковані, стандартизовані та оригінальні.
Специфіковану виріб - виріб (складальна одиниця, комплекс, кому-плект), що складається з двох (або більше) складових частин. Перелік складових час-тей заносять в установленому порядку в специфікацію.
Неспеціфіцірованное виріб - виріб (деталь), що не має складових частин.
Стандартизоване виріб - виріб, застосоване по державно-му, республіканському чи галузевому стандарту, повністю і однозначно оп-чати його конструкцію, показники якості, методи контролю, правила приймання і постачання.
Уніфіковане виріб - виріб, що застосовується в конструкціях неяк-ких однотипних або різнорідних виробів.
Оригінальний виріб - виріб, що застосовується в конструкції тільки одного виробу.
вироби однотипного виконання, що володіють загальними конструктивними ознаками, але не взаємозамінні з іншими виробами;
вироби основного і неосновного виконання (ГОСТ 2.101-68).
При формуванні виробів в класи, використовувався основна ознака -функціональний, наприклад «Клас 30. Складальні одиниці Общемаш-вельних» -для всіх галузей промисловості.
В якості підстави поділу класу на підкласи використані ознаки: функціональний (пристрої, що передають рух), принцип дії (пристрої гідравлічні, пневматичні), і найменування (трубопроводи та їх елементи). Наприклад, «Клас 30. Підкласи». Про - Документи (норми правила, вимоги, методи); 1 - Пристрої корпусні, опорні, що несуть, кріплення; 2 - Трубопроводи (системи трубопроводів) і їх елементи; 3 - Пристрої, пере-дають рух; 4 - Пристрої напрямні, що обмежують, перетворень-зующие рух; 5 - Пристрої захисні, що закривають, облицювальні, ущільнювальні, пояснювальні. комплекти; 6 -улаштування гідравлічні, пнев-матические, мастильні; 7 - Судини, крім судин під надлишковим тиском; 8,9- Резервні.
При розподілі на групи і підгрупи використовувалися ознаки: функ-ціональний (пристрої опорні, направляючі, що перетворюють рух), конструктивний (пристрої шарнірні, кривошипно-шатунні, кулісні), принцип дії (приводи механічні), параметричний (трубопроводи з Ву св. 25 до 50 мм), геометрична форма (судини сферичні) і найменування (корпус, рама, шланги).
На рівні видів використані ознаки: конструктивний (касети розбір-ні, трубопроводи з елементами роз'єму фланцевими), параметричний (редук-тори циліндричні, одноступінчаті з А св. 63 до 315 мм), геометрична форма (фланці круглі, листи прямокутні) і найменування ( кулачки, плити, станини).
Порядковий номер присвоюється виробу по класифікаційної ха-характеристиці від 001 до 999 в межах коду організації-розробника або коду, виділеного централізовано.
Шифр (код) документа вводиться в позначення неосновних конструк-торських документів і не повинен містити більше чотирьох знаків, включаючи номер частини документа.
Повний опис деталі «Вал шлицевой» за Класифікатором ЕСКД має вигляд АБВГ.715423.007,
Де АБВГ - код організації-розробника;
715423 - код класифікаційної характеристики. Клас 71 -деталі-тіла обертання; підклас 5 - з Ь св. 2В з зовнішньої циліндричною поверхнею без закритих уступів; група 4 - ступінчастою двосторонньої, без зовнішньої різьби; підгрупа 2-е пазами і (або) шлицами на зовнішній поверхні; вид 3 - без від-верст поза осі деталі;
007 - порядковий реєстраційний номер.
Позначення виробу при груповому та базовому виконанні складається з базового позначення і порядкового номера виконання. Базове позначення є загальним для всіх виконань, якщо вони оформлені одним груповим або базовим документом. Порядковий номер виконання від 01 до 98 присвоюється на додаток до базового і відділяється від останньої цифри базового позначення знаком «дефіс», тобто перше виконання має позначення АБВГ.Х. Х, друге-АБВГ.Х. Х-1, третє-АБВГ.Х. Х-2іт.д.
Стандартним і іншим покупним виробами, а також матеріалами обо-значення не привласнюють.
