Всім привіт! Сьогодні наша тема називається види і призначення токарних різців по металу. Це необхідно знати, для розробки технологічного процесу токарної обробки практично будь-якої деталі. Якщо ви добре освоїте цю тему то вибрати необхідний інструмент для вас буде нікчемною справою 🙂

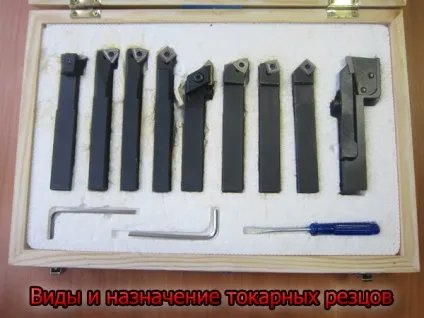

Види токарних різців.
Всі токарні різці які іспльзуются при токарній обробці бувають різних конструкцій і підбираються залежно від того яку поверхню вам необхідно обробити і отримати. Вони поділяються на слудующие групи:
Прохідні різці.
Застосовуються в основному для обробки (точіння) зовнішніх циліндричних поверхонь тіл обертання. Буваю вони трьох видів:
Прходной відігнутий різець
Прохідний прямий різець
Різець прохідний завзятий
Розточувальні верстати, устаткування * різці.
Використовують даний вид різців для розточування внутрішніх отворів до потрібного діаметру. Дуже зручний метод обробки дозволяє отримати досить точне якість як глухих так і наскрізних отворів на відміну від методу - свердління. Існує два основних види токарних розточувальних різців:
Расточной прохідний різець для глухих отворів
Расточной різець для наскрізних отворів
Різьбові токарні різці.
Даний тип застосовується для нарізування різьблення як на зовнішніх поверхнях заготовок так і внутрішніх. Залежно від конструкції різця можна отримувати різні види різьблення як метричну так і дюймовий. Бувають вони двох основних видів:
Токарні різці для нарізування зовнішньої різьби
Різець токарний для нарізування внутрішньої різьби
Токарний відрізний різець.
Відрізні різці можуть використовуватися як для відрізання заготовки так і для освіти канавок в тілі деталі. Вони так само буваю різних видів і конструкцій. Я вам покажу класичне його виконання:
Відрізний токарний різець
Звичайно багато хто може мене звинуватити і сказати, що токарних різців набагато більше, але я скажу, що це основна частина ріжучого інструменту (різців) застосовуваного на токарних верстатах. Адже насправді їх безліч і зі змінними неперетачіваемой пластинами і знапаяними пластинами, різними видами кріплення і багато іншого і якби я став в цій статті розписувати про все це, то мені б не вистачило місця на сторінці мого блогу :-).
