Види болтів за призначенням і застосування

Життя сучасного людського суспільства важко уявити без елементів з'єднання - болтів, гайок, шурупів, гвинтів і тому подібного. Всі ці, здавалося б, незначні деталі оточують нас повсюдно, навіть у побутовій сфері, не кажучи вже про промисловість і будівництво. Практично в усьому - від меблів до комп'ютера, використовуються ті чи інші сполучні деталі. Але все ж найбільш поширеними елементами з'єднання вважаються болти.

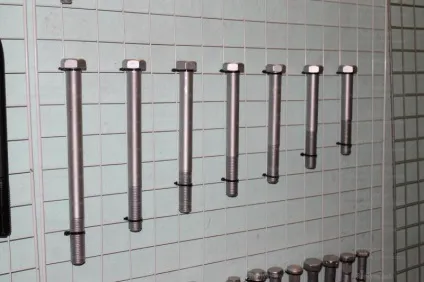

Болт являє собою підвідний різьбову деталь, що має вигляд циліндричного стрижня. Деяка частина болта має зовнішню різьбу, призначену для накручування однієї або більше гайок. З однієї зі сторін цей стрижень забезпечений головкою, зазвичай має шестигранну форму, яка підходить під гайковий ключ. Як правило, застосовують болти при складанні розбірних конструкцій. Перевагою такого виду з'єднання є те, що його легко можна замінити в тому випадку, якщо болти з якої-небудь причини вийшли з ладу, або виникла така необхідність.

Чорні болти - це необроблені, або не мають зовнішнього покриття. Їх застосовують в тих випадках, де не має ніякого значення естетичний вигляд конструкції, або ж виріб буде піддаватися фарбуванню. Наприклад, необроблені болти застосовують в машинобудуванні, промисловому будівництві і інших подібних областях.

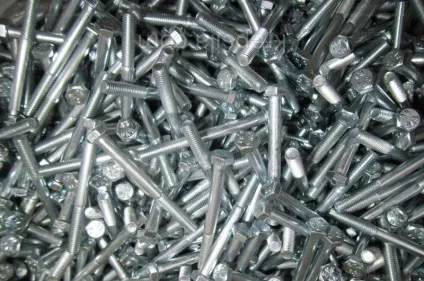

Оцинковані болти використовують при складанні виробів, в яких зовнішній вигляд має значення. Такі болти не схильні до корозії і зберігають презентабельний вигляд протягом довгого часу. Використовують оцинковані болти, наприклад, при складанні приладів або кімнатних меблів.

Також болти, будь то з покриттям або без, мають між собою візуальні відмінності. Розглянемо основні з них.

Види болтів за розміром і формою головки

Залежно від призначення болта, його головка може мати ту чи іншу форму. Найпоширеніші види головок - це шестигранна, але буває також квадратна, кругла і овальна. Розміри головок також можуть відрізнятися. Наприклад, шестигранна головка може бути як нормального, стандартного розміру, так і зменшеної або збільшеної. Різним буває і профіль головки. У деяких болтів він напівкруглої форми, також зустрічаються болти, що мають круглу головку з отвором всередині. Є болти і з потаємним головкою, наприклад, для складання меблів.

Види болтів за формою стрижня

Найпоширеніший вид стрижня - це стрижень одного діаметру по всій довжині. Але бувають і ступінчасті стрижні, в яких гладка частина стержня трохи більше в діаметрі, ніж та частина, на яку нанесена різьба. Болти з такою формою стрижня називають прізонние і використовують їх для скріплення важко навантажених з'єднань.

Види болтів за типом і кроку різьблення

Болти, як і гайки, відрізняються між собою і типом різьблення. Різьба буває метрична, дюймова, трапеціїдальн, трубна, квадратна, прямокутна і наполеглива. Найбільш прийнятною є метрична різьба, яка, в свою чергу, підрозділяється на два типи: з дрібним і великим кроком.

Види болтів за спрощеним варіантом виконання

Варіант виконання - це конструктивна особливість, певна стандартом, наприклад ГОСТ або DIN. Наприклад, в шестигранних болтах таким варіантом виконання може бути стопоріння нарізного сполучення. Для цього на голівці болта або, як варіант, в кінці різьбової частини, виготовляється отвір для вязочной дроту або шплінта. Буває і так, що виникає потреба зменшити вагу болта, при цьому зберігши його розмір і міцність. У таких випадках в голівці болта робиться поглиблення.

Види болтів по класу точності, міцності і матеріалу

Болти, що мають шестигранну головку, також класифікують за класом точності. Всього визначення класу точності три, і позначаються вони латинськими великими літерами «A», «B» і «C». Під точністю мається на увазі ступінь шорсткості різьблення, різниця в діаметрах циліндричних стрижнів і опорними поверхнями головок. Так, види болтів з підвищеним класом точності «A» використовують при найбільш відповідальних збірках, наприклад, в точному приладобудуванні. Різниця в діаметрах між болтом і отвором не перевищує 0,25 - 0,30 міліметрів. Найбільше поширений клас точності «B». Такі болти застосовують в отворах, діаметр яких більше, ніж діаметр стрижня болта на 1 - 1,5 міліметра. Для болтів з класом точності «C» допускається значна невідповідність між самим стрижнем і отвором. Так, стрижень болта тут може бути менше отвори в розмірі до трьох міліметрів. Такі болти використовують для маловідповідальних з'єднань.

Виходячи з потенційного призначення болтів, при їх виготовленні використовуються різні марки стали. Отже, різні види болтів мають і різну міцність. При їх виробництві використовують такі матеріали: сталь звичайної якості; якісна конструкційна вуглецева сталь; нержавіюча, стійка до корозії, звичайна сталь; нержавіюча, стійка до корозії, жароміцний сталь; конструкційна легована вуглецева сталь; сталь конструкційна низьколегована для зварних конструкцій; жароміцний релаксаційностійкі сталь; технічний титан; сплав титановий деформується; мідь; латунь.

Інші види болтів

Діапазон використання різних видів болтів дуже широкий. Такий тип з'єднання міцно зайняв своє місце як на промисловому, так і на побутовому рівні. Залежно від сфери використання болтів класифікується і його призначення. Так, підприємства з випуску метизних виробів випускають такі основні види болтів за призначенням:

Машинобудівні болти. Відмітна особливість таких видів болтів - це підвищена міцність. Зазвичай їх випускають з шестигранними формами головок. Різьба, як правило, наноситься метрична. Призначені вони перш за все для з'єднань, які схильні до великих навантажень. Сфера використання - машинобудування, приладобудування, промислове обладнання, а також збірка різних механізмів. З'єднують з їх допомогою в основному сталеві і чавунні деталі.

Будівельні болти. У їх виробництві також використовуються високоміцні матеріали. Випускаються вони зазвичай зі збільшеними головками. Такі болти знаходять своє застосування на будівництві різних будівель, як цивільних, так і промислових. Наприклад, їх використовують при складанні будівельних конструкцій. Застосовуються вони і при будівництві мостів, тунелів, метрополітенів та інших важливих об'єктів.

Дорожні болти. Клас міцності таких болтів варіюється від низького до більш високого, в залежності від місця застосування. Виготовляють їх з напівкруглою головкою і квадратним подголовком - завдяки цьому їх можна закручувати без допоміжного монтажного ключа. Застосовуються вони при складанні металевих дорожніх загороджень. Найчастіше такі болти покривають оцинковкой, щоб уберегти від впливу погодних факторів.

Залізничні болти. Проводять такі кріпильні з'єднання в невеликих кількостях, оскільки сфера їх використання досить невелика. Використовують ці види болтів при монтажі залізничного полотна і допоміжних до нього конструкцій. У свою чергу, залізничні болти поділяються на стикові (або дорожні), закладні та клемні. Стикові (шляхові) болти використовують разом з рейковими накладками. Випускаються вони з закругленими головками. Заставні болти призначені для з'єднання шпал з підкладками. А за допомогою клемних болтів прокладка кріпиться до рейок. Виготовляють залізничні болти з вуглецевої сталі високої міцності.

Транспортні (норійні) болти. Іноді їх ще називають елеваторні болтами. Вони призначені для прикріплення норійного ковша або іншого подає елемента до транспортировочной стрічці. Виготовляють їх з вуглецевої сталі як з цинковим покриттям, так і без нього. Свою особливість в таких болтах має головка. З торця вона плоска, а з боку стрижня виконана у вигляді півсфери. На півсфері знаходяться два шипа, які запобігають поворот болта навколо своєї осі.

Лемішні болти. Як і залізничні, такі болти випускають в обмежених кількостях. Сфера їх використання - сільськогосподарські машини. Лемішними болтами кріплять навісне обладнання, це можуть бути як металеві, так і дерев'яні елементи. Виготовляють їх з потайними головками, причому по класу точності лемішні болти випускаються навіть з класом «C». Передбачено в них також і квадратний подголовок, який фіксує болт в одному положенні і не дозволяє йому обертатися.

Меблеві болти. Як правило, такі болти випускають з напівкруглими або потайними головками. Меблеві болти дешевше за вартістю, ніж, скажімо, машинобудівні. Застосовують їх не тільки при складанні меблів, але і в виготовленні інших дерев'яних конструкцій, наприклад крокв або каркасних будинків. Нерідко вони використовуються і в інших призначеннях в невідповідальних з'єднаннях. Рівень міцності меблевих болтів зазвичай середній. Практично всі меблеві види болтів випускають з оцинкованим покриттям з естетичних міркувань.
