Відхилення форми і розташування поверхонь, точність і якість обробленої поверхні
Відхилення форми реальної поверхні або реального профілю від форми номінальною (заданої кресленням) поверхні (профілю) оцінюється найбільшою відстанню від точок реальної поверхні (профілю) до прилеглої поверхні (профілю) по нормалі до неї.
Прилеглої поверхнею (профілем) називається поверхня (профіль), що має форму номінальної поверхні (профілю), що стикається з реальною поверхнею (профілем) і розташована поза матеріалу деталі так, щоб відхилення від найбільш віддаленої точки реальної поверхні в межах нормованої ділянки мало мінімальне значення.
ГОСТ 24642-81 встановлює наступні відхилення форми по поверхонь.
Відхилення від прямолінійності в площині

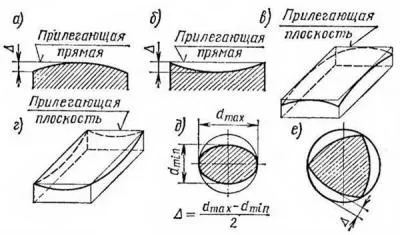

Приватними видами цього відхилення є опуклість і увігнутість. Опуклість - відхилення від прямолінійності, при якому видалення точок реального профілю від прилеглої прямої зменшується від краю до середини (рис. 6, а); увігнутість - відхилення від прямолінійності, при якому видалення точок реального профілю від прилеглої прямої збільшується від краю до середини (рис. 6, б).
Відхилення від площинності
Приватними видами цього відхилення також є опуклість (рис. 6, в) і увігнутість (рис. 6, г).
Відхилення від круглості
Приватними видами цього відхилення є овальність і огранювання. Овальність - відхилення від круглості, при якому реальний профіль являє собою овалообразной фігуру, найбільший dmaх і найменший dmln діаметри якої знаходяться у взаємно перпендикулярних напрямках (рис. 6, д). Огранювання - відхилення від круглості, при якому реальний профіль являє собою багатогранну фігур (рис. 6, е).
Відхилення профілю поздовжнього перерізу характеризує відхилення від прямолінійності і паралельності утворюють. Приватними видами цього відхилення є конусообразность, бочкообразность і седлообразно. Конусоподібні і с т ь - відхилення профілю поздовжнього перерізу, при якому утворюють прямолінійні, але не паралельні (рис. 7, а). Бочкообразность - відхилення профілю поздовжнього перерізу, при якому утворюють Непрямолінійність і діаметри збільшуються від країв до середини перерізу (рис. 1,6) .Седлообразность - відхилення профілю поздовжнього перерізу, при якому утворюють Непрямолінійність і діаметри зменшуються від країв до середини перерізу (рис. 7 , в).
відхилення розташування
Відхилення розташування характеризує відхилення реального розташування даного елемента (поверхні, лінії, точки) від його номінального (заданого кресленням) розташування. Розрізняють такі відхилення розташування.

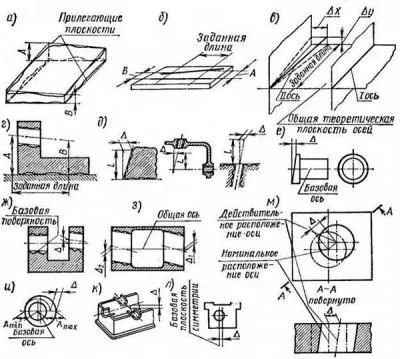

Відхилення від паралельності площин - різниця А-В (рис. 8, а) найбільшого і найменшого рас стоянь між прилеглими площинами на заданій площі або довжині.
Відхилення від паралельності прямих у площині - різниця А-В (рис. 8, б) найбільшого і найменшого відстаней між прилеглими прямими на заданій довжині.
Відхилення від паралельності осей поверхонь обертання (або прямих в просторі) - відхилення Ах (рис. 8, е) від паралельності проекцій осей на їх загальну теоретичну площину, що проходить через одну вісь і одну з точок інший осі.
Перекіс осей (або прямих в просторі) - відхилення Ау (рис. 8, в) від паралельності проекцій осей на площину, перпендикулярну загальної теоретичної площини і проходить через одну з осей.
Відхилення від паралельності осі поверхні обертання і площини - різниця А-В (рис. 8, г) найбільшого і найменшого відстаней між прилеглими щей площиною і віссю поверхні обертання на заданій довжині.
Відхилення від перпендикулярності пло кісток, осей або осі і площини - відхилення А (рис. 8, д) кута між площинами, осями або віссю і площиною від прямого кута, виражене в лінійних одиницях на заданій довжині L.
Торцеве биття - різниця А (рис. 8, е) найбільшого і найменшого відстаней отточек реальної торцевої поверхні, рас покладених на окружності заданого діаметра, до площини, перпендикулярної базової осі обертання. Якщо діаметр не заданий, то торцеве биття визначається на найбільшому діаметрі торцевої поверхні.
Відхилення осі щодо базової поверхні - найбільша відстань А (рис. 8, ж) між віссю розглянутої поверхні і віссю базової поверхні на всій довжині розглянутої поверхні або відстань між цими осями в заданому перерізі.
Відхилення осі щодо про щей осі - найбільша відстань Ах; Д2 (рис. 8, з) від осі розглянутої поверхні до загальної осі двох або кількох номінально співвісних поверхонь обертання в межах довжини розглянутої поверхні. За загальну вісь двох поверхонь приймається пряма, що проходить через ці осі в середніх перетинах розглянутих поверхонь.
Радіальне биття - різниця Δ = Амах -Amin (рис. 8, і) найбільшого і найменшого відстаней від точок реальної поверхні до базової осі обертання в перерізі, перпендикулярному цій осі.
Відхилення від перетину - найкоротша відстань А (рис. 8, к) між осями, номінально пересічними.
Відхилення від симетричності - найбільша відстань (рис. 8, л) між площиною симетрії (віссю симетрії) розглянутої поверхні і площиною симетрії (віссю симетрії) базової поверхні.
Зсув осі (або площини симетрії) від номінального розташування - найбільша відстань Д (рис. 8, м) між дійсним і номінальним настроями осі (або площини симетрії) по всій довжині розглянутої поверхні.
граничні відхилення
Граничні відхилення форми і розташування поверхонь вказують на кресленнях або в технічних вимогах. При позначенні на кресленні дані про граничні відхилення форми і розташування поверхонь вказують в прямокутній рамці, розділеної на дві або три частини: в першій частині поміщають умовне позначення відхилення, в другій - граничне відхилення в міліметрах і в третій - літерне позначення бази або іншій площині, до кото рій відноситься відхилення.
Норми точності металорізальних верстатів характеризуються най більшими відхиленнями, що допускаються форми і розташування по поверхонь оброблюваних заготовок. Під нормою точності верстата слід розуміти гранично досяжну точність виготовлення деталі при виконанні чистових операцій на новому верстаті або на верстаті, що знаходиться в експлуатації нетривалий час. Показники точності, одержувані при різних видах обробки з урахуванням зносу обладнання і пристосувань, похибок базування та інших факторів, зазвичай знаходяться нижче цих меж і характеризують економічно досяжну точність обробки. Економічно досяжна точність обробки поверхні визначається розміром витрат, необхідних для застосування даного способу обробки, які не повинні перевищувати витрат при будь-якому іншому способі, придатному для обробки цієї ж поверх ності. Як приклади можна навести дані про ступінь точності геометричної форми деталей при обробці на різних верстатах.
Точність форми та розташування
Точність форми і розташування поверхонь характеризується граничними відхиленнями, котрі призначаються по ГОСТ 24643-81 при на явності особливих вимог, що виникають з умов роботи, виготовлення або вимірювання деталей. В інших випадках відхилення форми і розташування поверхонь повинні знаходитися в межах поля допуску відповідного розміру.
ГОСТ 24643-81 встановлює 16 ступенів точності і відповідні цим ступеням (в залежності від номінальних довжин і діаметрів) розміри граничних відхилень форми і розташування поверхні. Так, граничні відхилення від площинності і прямолінійності для довжин від 25 до 40 мм складають для 1й ступеня точності 0,5 мкм, а для 10-й - 30 мкм; граничні значення відхилень форми циліндричних поверхонь для діаметрів від 18 до 30 мм складають для 1й ступеня точності 0,6 мкм, для 10й ступеня точності - 40 мкм і граничні значення радіального биття для тих же діаметрів і ступенів точності - відповідно 1,6 і 100 мкм .
