Вибір шпинделя для саморобного чпу верстата

Шпиндель, це основа саморобного ЧПУ верстата, саме від нього залежить якість обробки заготовки.

Давайте подивимося, що можна використовувати в якості шпинделя.

Чи не дорогим, бюджетним варіантом шпинделя для саморобного ЧПУ верстата є недорогий китайський гравер. Ціна на такий шпиндель може бути від 500 до 1000 рублів.

Потужність 125-250 Вт. З мінусів - слабкий крутний момент на низьких оборотах і, як наслідок, підходить тільки для виконання гравіювання або роботи по дереву малими діаметрами фрез. Втім, нарізати комплект деталей для зборки авіамоделі з бальзи їм цілком можна.

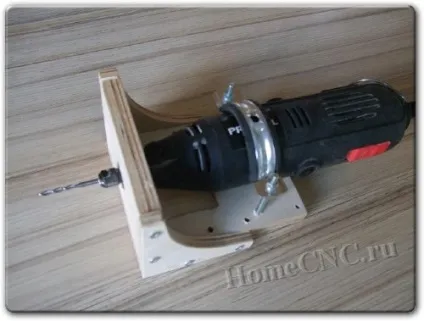

Другий варіант шпинделя для фрезерно-гравірувального ЧПУ верстата, це бормашинка Proxxon або Dremel.

За допомогою такого шпинделя можна не тільки гравірувати, але і займатися фрезеруванням по дереву і пластиків.

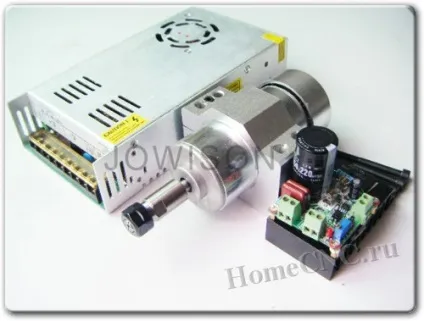

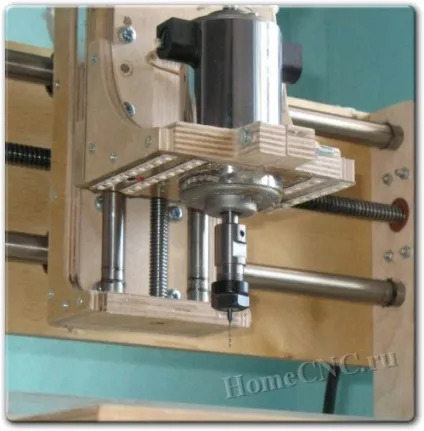

Третій варіант шпинделі з DC-моторів на 12. 48В.

Потужність до 400Вт. Обороти до 12 000. Мінусом є окреме джерело живлення шпинделя верстата. До переваг даного шпинделя можна віднести:

• низьке биття, що робить його гарним вибором в якості шпинделя для фрезерування друкованих провідників при виготовленні друкованих плат
• низький рівень шуму
• стандартна цанга ER11A

• потрібно додаткове джерело живлення
• порівняно маленька потужність обмежує можливості застосування, підходить тільки для фрезерування по м'яким матеріалам
• сильний перегрів в роботі, що вимагає гарного охолодження, обдування.

У комплекті з електронікою можна керувати швидкістю обертання шпинделя з програми управління верстатом MACH3, для цього в контролері управління верстатом передбачений ШІМ вихід, позначений на корпусі контролера крокових двигунів як PWM.

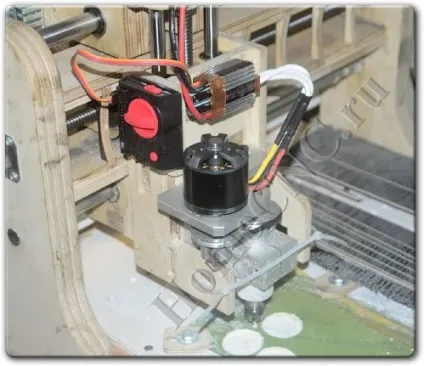

Ще одним різновидом є установка бесколлекторного мотора в якості шпинделя.

Мінусом є необхідність доопрацювання, плюсом - велика потужність на низьких оборотах і те, що такий мотор і електроніку управління можна купити не дорого в модельному магазині.

Подивіться статтю виготовлення саморобного шпинделя з БК мотора. в ній розглядається як виготовлення, так і дані посилання на покупку комплектуючих.

Наступний варіант фрезери і Прямошлифовальная машини.

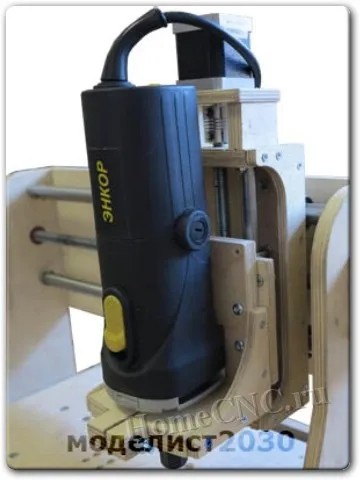

Фрезер Енкор ФМЕ-850 Вт має достатню потужність для обробки будь-яких матеріалів (дерево, фанера, кольорові метали). Надійний, але досить галасливий в роботі. У комплекті є цанга на 6мм, що дозволяє з використанням перехідника 3 в 6мм працювати з різними діаметрами фрез від 0,1 мм до 6мм. Варто зазначити що далеко не всі фрезери комплектуються цангою 6мм, наприклад у поширеного Интерскол немає цанги 6мм, що не дозволяє використовувати фрези менше 8мм і робить його малопридатним для використання на фрезерних ЧПУ верстатах. До недоліків цього фрезера можна віднести відсутність електроніки підтримки стабільних оборотів, що ускладнює його використання для обробки акрилу і інших пластиків, оброблюваних на низьких оборотах.

Фрезер Sparky. Потужність від 500 до 1050 Вт.

У моделях 750 і 1050 Вт присутній електроніка підтримки стабільних оборотів, що дозволяє використовувати його для фрезерування акрилу (оргскла), двосторонніх пластиків, ПВХ, модельного пластика і т.д. Обробка пластиків ведеться на низьких оборотах шпинделя, щоб уникнути плавлення пластику, при цьому потрібно достатня потужність щоб забезпечити прийнятну продуктивність, швидкість, і уникнути перегріву в зоні фрезерування і налипання пластику на фрезу. Для робіт з пластиками використовуються однозахідні фрези.

Найкраща якість з сегмента недорогих колекторних шпинделів. Ціна від 7т.р. Нормується биття, що дає можливість віднести його до більш високого класу шпинделів.

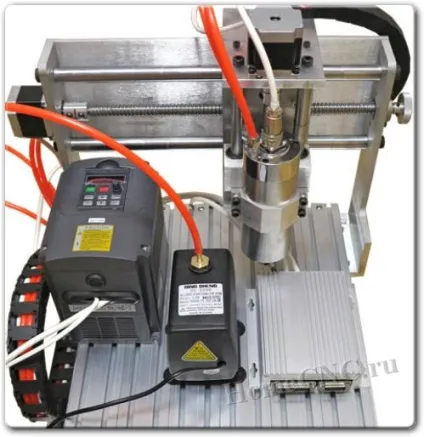

Професійні шпинделі рідинного охолодження

Переваги. висока надійність, в конструкції таких шпинделів 3 або 4 підшипника, в той час як у побутових колекторних тільки 2, і відсутність зношуються щіток, властивих колекторним моторам, низький рівень шуму, так як немає шуму від вентилятора обдування.

До недоліків можна віднести тільки ціну від 7000р і необхідність використання частотного перетворювача для живлення (ще 6000р) і системи охолодження.
