Вибір підсилювача, кабелю, і підключення колонок

Вибір підсилювача для колонок

Вивчіть технічні характеристики ваших колонок, щоб точно визначити допустимий діапазон потужності підсилювача, відповідний вашим акустичних систем. У всіх акустичних системах максимальна шумова потужність є функцією теплової потужності звукової котушки. Слід дотримуватися обережності і не допускати перевантаження будь-якого підсилювача, так як це може стати причиною виникнення перевантаження вихідного сигналу, що призводить до обмеження чи спотворення вихідного сигналу. При наявності перевантаження протягом тривалого часу це може привести до пошкодження акустичних систем. Як правило, підсилювач більш високої потужності, що працює в важких умовах без спотворень заподіє менше шкоди акустичної системі в порівнянні з підсилювачем більш низької потужності з постійним обмеженням вихідного сигналу. Також слід пам'ятати, що потужний підсилювач, що працює під навантаженням менше 90% від своєї максимальної вихідної потужності, зазвичай дозволяє отримати більш якісний звук в порівнянні з менш потужним підсилювачем, який насилу досягає навантаження 100%. Підсилювач з недостатньою вихідною потужністю не дозволить домогтися максимальних робочих характеристик акустичних систем.

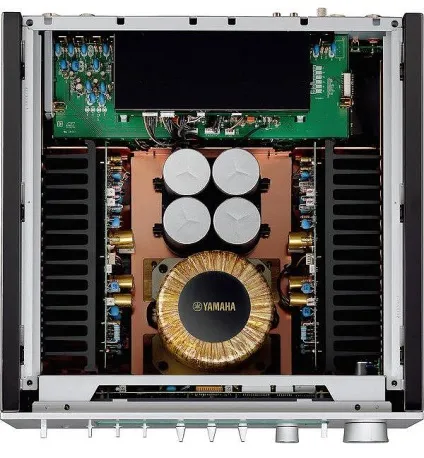

Великий тороїдальний трансформатор підсилювача Yamaha A-S3000 забезпечує багато чистого, малошумящего струму. Внутрішня схема лівого і правого каналів була навмисно розміщена настільки далеко один від одного, наскільки це можливо, щоб зменшити міжканального перешкоди, зберігаючи цілісність виведення кожного каналу для ваших колонок.

Вибір кабелю для акустики

Який товщини повинен бути кабель?

Товщина дроту визначається за індексом американського стандарту (AWG). Чим менше індекс калібру, тим товщі кабель. Більш товста дріт забезпечує менший опір току. Товстий провід (12 або 14 калібру) рекомендується для довгих проводів і потужних підсилювачів з нізкоімпедансной акустикою (4 або 6 Ом). Для відносно коротких прогонів (менше 15 метрів) і 8-омних колонок, дроти 16-калібру зазвичай достатньо. Це економічно вигідно і з таким кабелем легко працювати.
Попросіть нашого консультанта порекомендувати відповідний кабель для вашої системи.

Відносна товщина проводів різного калібру. (Не фактичний розмір)

Якщо ви вирішите підключити свій провід без роз'ємів, використовуйте інструмент для зачистки проводів, щоб зняти близько 1 см. Ізоляції від кінців кожного проводу, оголюючи оголені жили проводу. Ретельно закрутіть оголені жили дроту кожного проводу, щоб не заплуталися пасма. Вільні пасма можуть стикатися з іншим проводом кабелю і викликати коротке замикання, що потенційно може пошкодити ваш підсилювач.

Зліва направо: оголений провід, штирові «голчасті роз'єми», роз'єми типу «лопатка», роз'єми типу «банан», подвійний роз'єм «банан».

Підключення колонок.

Щоб уникнути можливого пошкодження вашої акустичної системи перед підключенням або відключенням будь-яких кабелів переконайтеся в тому, що харчування підсилювача вимкнено. Перед включенням харчування двічі переконайтеся в тому, що з'єднання виконані надійно і з дотриманням полярності.

Клеми для підключення колонок

У колонок є один з двох типів роз'ємів для підключення проводів - пружинні затискачі і гвинтові клеми (див. Ілюстрацію нижче). З пружинними затискачами дуже легко працювати. Просто натисніть на затиск, вставте провід динаміка і відпустіть. Підпружинений механізм утримує провід на місці. Клеми пружинних затискачів можуть приймати оголені провідні й штирові роз'єми, але не роз'єми типу «лопатка», «банан» або «подвійний банан».

Клеми пружинних затискачів допускають використання оголених проводів або штирьковий роз'ємів

Гвинтові клеми забезпечують дуже міцне з'єднання для проводу гучномовця. Отвинтите гайку, щоб виявити отвір, що використовується для з'єднання оголених проводів і штирьковий роз'ємів. Банан і подвійні вилки банана підключаються безпосередньо в отвір в центрі штока гвинтовий клеми. Коннектори типу лопатка вставлюяются в кручені клему і фіксуються гайкою.

Гвинтові клеми допускають підключення роз'ємами типу «банан» і «лопатка»

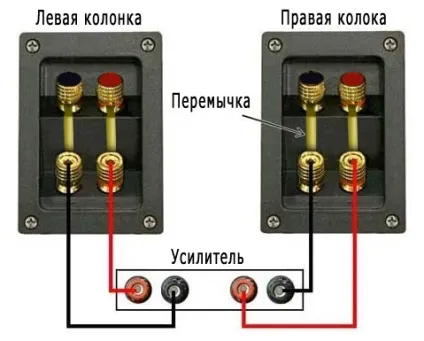

Однопровідна підключення акустики

Для класичного, однопровідного підключення необхідно підключити сполучні кабелі до високочастотним (LF) і низькочастотних (HF) висновків. Для забезпечення оптимальних робочих характеристик при одно провідна підключенні кабелі акустичних систем повинні бути підключені до підсилювача і високочастотним висновків (HF) акустичної системи. Плюсовій (+) роз'єм лівого каналу підсилювача (має маркування + або забарвлений в червоний колір) повинен бути підключений до плюсового роз'єму HF лівої акустичної системи. Лівою акустичною системою є АС, розташована зліва від вас, якщо дивитися на дві стерео системи з положення прослуховування. Мінусовій (-) роз'єм лівого каналу підсилювача (має маркування - або забарвлений в чорний колір) повинен бути підключений до мінусової роз'єму HF лівої акустичної системи. Повторіть зазначені дії для правої акустичної системи. Пам'ятайте, що плюсової (+ або червоний) роз'єм підсилювача повинен бути підключений до плюсового (+ або червоному) роз'єму АС, а мінусовій (- або чорний) роз'єм до мінусової роз'єму. Виберіть джерело сигналу, наприклад CD-плеєр. Увімкніть підсилювач і повільно повертайте регулятор рівня гучності в сторону збільшення, щоб перевірити, що акустичні системи відтворюють низькочастотний і високочастотний сигнал.

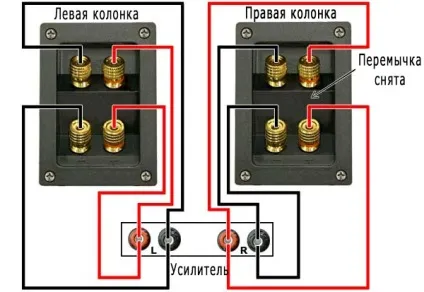

Двопровідне підключення колонок - Bi Wiring

Слід врахувати, що при двухпроводном підключенні сполучні перемички повинні бути видалені. Переконайтеся в тому, що підсилювач вимкнений, а потім підготуйте два комплекти кабелів для кожної акустичної системи. Виміряйте і відріжте 4 кабелю відповідної довжини - по два кабелі для кожної АС. Промаркіруйте 2 кабелю лівої АС як Left LF і Left HF (LF - низькочастотний, HF - високочастотний), а потім повторіть цю операцію для правої АС. Якщо ваш підсилювач не має окремих вихідних роз'ємів для передачі низькочастотного і високочастотного сигналу, на кінці кабелів з боку підсилювача скрутіть кабелі лівої АС Left LF + (плюсової) і Left HF + (плюсової) разом. Підключіть їх до плюсового висновку лівого каналу підсилювача з маркуванням + (плюс) або забарвленого в червоний колір. Скрутіть кабелі лівої АС Left LF- (мінусовій) і HF- (мінусовій) разом і підключіть їх до полюси лівого каналу підсилювача з маркуванням - (мінус) або забарвленого в чорний цвет.Со боку АС підключіть кабелі з маркуванням Left LF + і Left LF - до висновків LF лівої АС, пересвідчившись у дотриманні маркування полярності на оболонці кабелю. Потім підключіть кабелі з маркуванням Left HF + і Left HF- до висновків HF цієї ж АС.
Повторіть цю операцію для підключення правої АС до висновку правого каналу підсилювача, також переконавшись в дотриманні полярності. Увімкніть підсилювач і встановіть регулятор рівня гучності в мінімальне положення. Виберіть необхідний джерело сигналу і повільно збільшуйте гучність до низького рівня. Переконайтеся в тому, що низькочастотний і високочастотний сигнал відтворюється обома АС. В іншому випадку вимкніть підсилювач і повторно перевірте підключення.

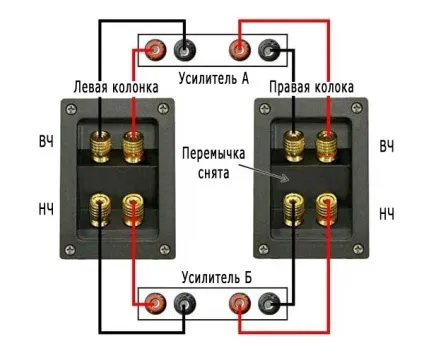

Підключення колонок до двох підсилювачів - Bi Amping

Підключення до двох підсилювачів є розширеним способом двухпроводного підключення, зазначеного вище. При цьому підключенні використовуються окремі підсилювачі потужності для посилення низькочастотних і високочастотних сигналів в кожній АС. Для підключення двох стерео АС потрібно чотири моно (або два стерео) підсилювача одного типу. Переконайтеся в тому, що сполучна перемичка між клемами акустичної системи не використовуються, і що строго дотримується відповідна полярність. Якщо використовуються два стерео підсилювача, рекомендується, щоб один підсилювач використовувався для посилення низькочастотного сигналу, а другий для посилення високочастотного сигналу.

Установка і точна настройка акустики

Захисна сітка АС має високу акустичну прозорість. Однак, для забезпечення максимальної чіткості звуку меломан, можливо, захоче дещо поліпшити якість звуку шляхом зняття сіток під час прослуховування. Сітка утримується на місці за допомогою штирів або прихованих магнітів для забезпечення привабливого зовнішнього вигляду.

Догляд за корпусом

Корпуси слід очищати лише сухою ганчіркою, або з нанесенням невеликої кількості меблевої політури, яка не містить силікону.
