Вертоліт на ir-управлінні - препарування)

Це є проплачений огляд вже приївся всім вертолетіка на IR-управлінні. Чому проплачений? Сам вертоліт був люб'язно і абсолютно безоплатно надано сайтом www.ahappydeal.com замість огляду про нього. Чим власне зараз і займаюся :)

Я дуже радий, що в дитинстві у мене не було радіокерованих моделей вертольотів, катерів, машинок, інакше скоріше за все інженером я так би і не став. А так єдина іграшка у вигляді зламаної залізниці змушувала наполегливо студіювати спеціальну літературу, як-то: «Юний Технік», «Моделіст-Конструктор», «Лівша», «Радіо» тощо (хто пам'ятає ті незабутні дні, коли цілий місяць чекаєш журнал «Юний Технік»; і ось він приходить; хапаєш його, мчиш на горище, і там Новомосковскешь захлинаючись, починаючи з кінця, де чергова Радіосхема - той мене зрозуміє). Пості такого мозкового штурму на світло народжувалися різного роду ракети на водяній тязі, чотириповерхові повітряні змії, кордові моделі винищувачів на гумовій тязі, машинки з порожньою котушки ниток, диска, вирізаного з стеаринової свічки, сірники та гумки для волосся, і ще казна-які невідомі агрегати. Тому приношу свої співчуття сучасним тінейджерам, у яких є інтернет і WoW. Швидше за все, тлумачного інженера з Вас не вийде :)

Гаразд, не буду про сумне. В один прекрасний ранок невідомий китайський товариш (хай продовжить йому китайський Бог САО дні на землі :)) з сайту www.ahappydeal.com запропонував безкоштовно потестить якусь недорогу штукакенцію замість огляду про неї. Хто Новомосковскл книгу Всеволода Нестайка «Незвичайні пригоди Робінзона Кукурузо», той звичайно пам'ятає, що всі речі поділяються на три типи - штука, штукенція, і штукакенція. Хто не Новомосковскл - терміново виправляємо згаяне. Ось тому мій ясний погляд випробувача і різника нутрощів відразу ж зупинився на керованої моделі вертолетіка. Натомість цієї самої штукакенціі невідомий пан зажадав написати відгук про неї (штукакенціі, тобто, тоді я ще не знав, що на цей раз буду розгвинчувати, але бажання таке вже зароджувалося). З чим я звичайно негайно погодився.

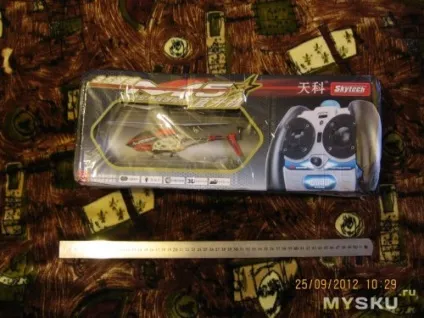

Довго чи коротко, а посилка вже лежала в моєму поштовому відділенні. Здоровенна така коробка, я спочатку подумав, що не той вертолетік прислали. Коли роздрукував - заспокоївся:

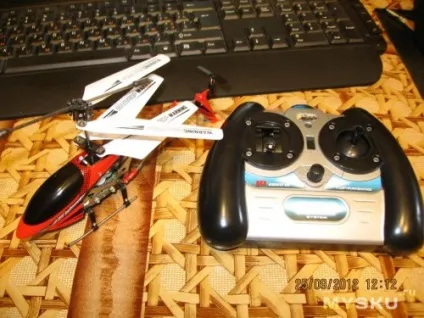

Комплект: сам вертолетік, прикручений до посадкового місця двома дротиками, пульт, запасний хвостовий гвинт і зарядний шнур з роз'ємом USB на кінці. Ніяких зарядних пристроїв в комплекті не було.
Пульт харчується від 6 батарейок АА, через брак оних поставив стільки ж акумуляторів на 1.2 Вольт. Завівся з півоберта. Управління - інфрачервоне (за старою звичкою написав «радіоуправління», до сих пір не звикну що телеметрія - це не вимір розмірів телевізора :)).

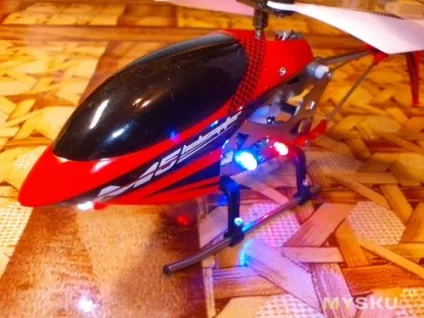

Вертолетик. Має на борту LI-ION акумулятор на 150 мА, що дозволяє йому літати по повітрю аки справжньому приблизно 7-8 хвилин. Після чого літати він уже не може, але пропелером весело крутить до знемоги, стоячи на підлозі. Також в комплекті з вертольотом поставляються 5 світлодіодів - один, білого кольору, спереду, що виконує напевно роль потужного ліхтаря підсвічування з повітря тікають по землі наркоторговців з будь-якого американського фільму. 4 інших двокольорові - червоний і синій - рівномірно поділені навпіл і розташовуються по обидва боки вертольота. Виконують роль морального придушення противника, принаймні я через 10 хвилин їх безперервного завзятого переморгування був уже в такому пригніченому стані. Крім цього, кожен світлодіод через опір 300 ом живиться безпосередньо від акумуляторної батареї, що в сумі дає зайвий струм споживання аж (3.7 / 300) * 5 = 0.062 А чи 62 мА зайвого споживання.

Йдемо далі. Насамперед спробував запустити вертоліт. Після недовгих пошуків на борту був виявлений перемикач ОН-ОФФ. Включивши борт, включивши пульт, почекав 5-7 секунд, після чого натиснув на «газ». Лопаті закрутилися, Уряяяяяя.

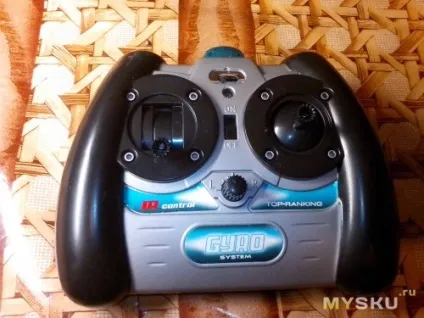

Пульт. В руці сидить зручно, управління теж особливих труднощів не виникає. Коробка автомат, зліва двохпозиційний джойстік- «газ / гальмо», праворуч чотирьохпозиційний «вперед / назад» і «вліво / вправо», причому «вліво / вправо» здійснюється поворотом вертольота навколо осі лопатей. Все джойстики подпружінени, що до біса зручно - досить кинути газ, і вертолетік вже не так жваво врізається в стіну, втім, про це пізніше. Посередині регулятор гіроскопа, про нього теж пізніше.

При першій же спробі зльоту мене чекало розчарування - відірвалася одна лопать (чомусь лопнув гвинт) і полетіла в протилежну від мене бік. Довелося запозичити гвинт з обшивки.

Незважаючи на те, що пілот з мене посередній, на першому заряді акумулятора вдалося політати по кімнаті (ну як політати, так, скоріше потрапляти) хвилини 3, і виконати місію посадки якраз в горщик з коханою фіалкою дружини.

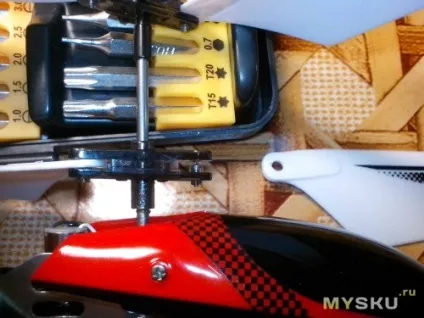

Після того, як заряд акумулятора наказав заряджати, озброївся викрутками, пінцетами і скальпелем і приступив до препарування. Вертоліт має стандартну співвісну схему - два гвинти, що обертаються в різні боки на одній осі. Обидва гвинта управляються своїм двигуном. У хвостовому «відсіку» коштує третій двигун з горизонтальними лопатями, призначений для руху вперед-назад. В наявності є навіть флай-бар (flybar), куди ж без нього, покликаний змінювати кут нахилу лопатей і тим самим вирівнювати вертоліт. Я Новомосковскл в Гуглі принцип, але так ніфіга і не зрозумів - там складне описі з формулами та ін. Залишимо це фахівцям.

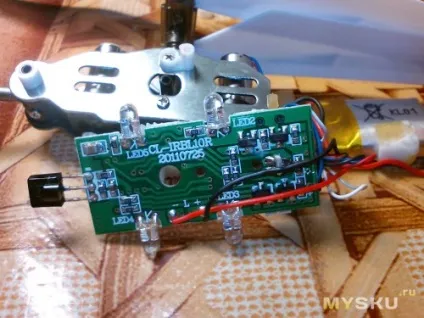

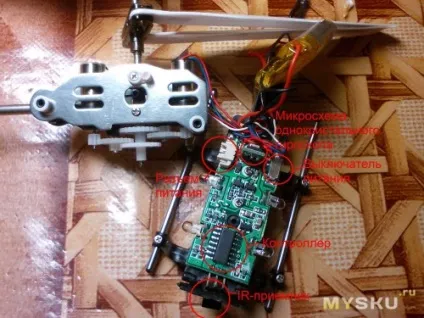

Починаємо розбирати. Друкована плата з компонентами. Велику мікросхему так і не вдалося визначити - на ній повністю стерта маркування. Логічно можна припустити, що це якийсь невеликий мікроконтролер, бо йому потрібно обробляти команди з пульта управління, видавати сигнали для 3 двигунів і додатково обробляти інформацію з гіроскопа. Так-так, ви не помилилися - на борту присутній самий що ні на є однокристальний гіроскоп - невелика вертикально стоїть хустки. Хто б міг подумати - і це все в моделі дешевше 15 баксів.

Гіроскоп це така штука, яка відстежує стан вертольота в просторі. Наявність його на моделі можна оцінити дуже просто - візьміть вертоліт за лижі, запустіть гвинт, і, не відпускаючи, почніть обертати його навколо осі гвинта за годинниковою або проти годинникової стрілки. При цьому звук обертання гвинта зміниться, і рукою можна відчувати, що сам вертоліт пручається повороту - це спрацював гіроскоп і намагається змінити швидкість обертання нижньої пари лопатей, щоб повернути вертоліт в попереднє положення в просторі.

До речі, на пульті є ручка регулятора ... не знаю, як навіть і сказати ... калібрування, що чи гіроскопа. Потрібно підняти вертоліт на рівень другої чакри від статі, якщо він повільно обертається в якусь сторону, цієї самої ручкою можна компенсувати обертання. В ідеалі він повинен нерухомо і невращенно (:)) висіти на одному місці.

Коли дістався до плати, зробив наступне - випаяв передній одноколірний і 2 бічних двоцвітних світлодіода. Це дозволило збільшити час польотів на 4 хвилини. Десь валяється літій-іонний акумулятор від вушного блютуза на 200 мА, він за вагою і за розмірами майже такий же, після заміни думаю час польотів можна буде розтягнути до 20-30 хвилин.

Зібрав все назад. Як і очікувалося, двох світлодіодів з боків досить для світлового ефекту, відсутність переднього білого особливо не помітно, але літати став вже 15 хвилин.

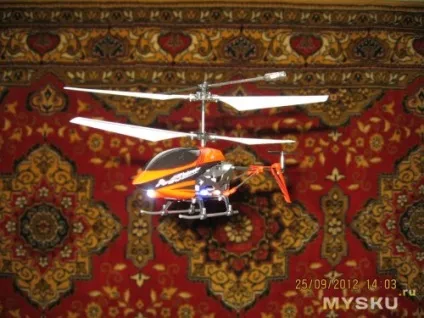

Тепер про польоти. Вертоліт дуже інерційний. Підняв його ручкою "газу" на метр від підлоги. Він висить у повітрі, але іноді починає здійснювати обертальні рухи, як ніби його підвісили на довгій мотузці. Коли натискаєш ручку «вперед», він зривається з місця. Якщо ручку кинути, а я нагадаю - вона подпружинена і займає своє нейтральне положення, вертоліт продовжує по інерції летіти вперед. Як і перший з незвички пару раз доклав його про килим на стіні. Благо лопаті складаються, обійшлося без жертв.

Ну ось ніби все. Іграшка безсумнівно цікава, але на жаль вже не мого віку. Хоча дружина грала з ним майже годину.

плюси:
+ недорогий.
+ поки майже неубіваемий ап стіну.
+ зручний пульт.
+ є гіроскоп і окремий хвостовий гвинт, що є прерогативою більш дорогих моделей.

- малий час роботи від акумулятора.
- набридлива світлова індикація.

Виношу свою подяку товаришеві reether81 з сайту www.AhappyDeal.com. люб'язно надав девайс для безкоштовного тестування. Подальша доля вертольота вже преопределена - так як Біблія вчить нас, що «даром прийшло, даром і пішло», незабаром вертоліт піде в якості подарунка будь-нибуть пацану з малозабезпеченої сім'ї. Нехай літає, авось пілотом стане.

ЗИ примітка - тільки сам помітив, що фото вертольота на сайті відрізняються від того, що надіслали мені. Прошу сильно не штовхати - мені чого прислали, я то і розгвинтив :)
