Ухил каналізаційної труби мінімальний, максимальний
У більшості випадків каналізацію роблять самопливної. Це означає, що всі стоки йдуть самостійно, під дією гравітаційних сил. Але щоб вони рухалися, труби необхідно укладати не рівно, а з нахилом, причому з определенним.Какім повинен бути ухил каналізаційних труб і будемо говорити далі.

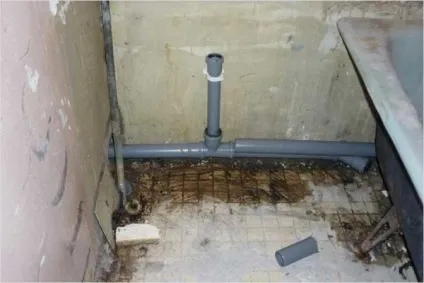

Рівне каналізаційні труби укладати не можна
Для чого потрібен ухил каналізаційної труби
Всі напевно, чули, що труби каналізації необхідно укладати з ухилом, та ще при тому певним будівельними нормами - СНиПом. Чому саме так? Тому що необхідно щоб швидкість руху стоків по трубах була такою, щоб вода і тверді частинки рухалися разом.
При самостійної прокладці або ремонті існуючої каналізації часто роблю дві помилки:
- Роблять ухил менше рекомендованого. В цьому випадку вода йде дуже повільно, ділянка трубопроводу часто забивається. Навіть якщо мова йде про ванну, в трубах накопичується осад, який викликає утворення засмічень. Якщо з маленьким ухилом покладена труба від унітазу, то по-перше, можуть виникнути проблеми зі змивом, по-друге, додатися запах розкладаються відходів життєдіяльності.

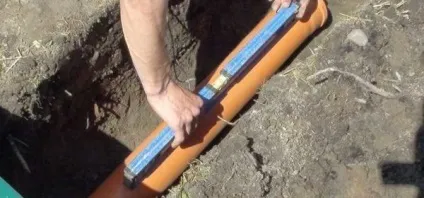

Каналізаційну трубу треба укладати з певним ухилом
Норми, зазначені в СНиП, носять рекомендаційний характер, але вони написані виходячи з багаторічного досвіду, так що має сенс прислухатися.
Який повинен бути ухил
Як зрозуміти, що таке ухил труби? В СНиП він прописаний в частках - у вигляді десяткових добий. Вигладить це так: 0,03 або 0,008. Розшифровуються цифри так: це різниця висот двох кінців метрового шматка покладеної каналізаційної труби. Цифра 0,03 позначає, що один кінець метрової труби піднятий на 3 см. Відповідно, цифра 0,008 говорить про те, що один край піднятий на 0,8 см або на 8 мм.
Рекомендований ухил каналізаційної труби різного діаметру (50 мм, 100 мм, 150 мм)
Трубопровід зазвичай набагато довше одного метра. Обчислити наскільки один його кінець повинен бути вище за інше, можна помноживши обраний ухил на довжину трубопроводу. Наприклад, укладати будемо каналізацію з ухилом 3 см / м, довжина її - 25 м. Це означає, що дальній кінець її буде опущений на 3 см * 25 м = 75 см.
Залежність від діаметра труби
Каналізаційні системи ділять на внутрішні - змонтовані в квартирі або будинку, і зовнішні - які покладені на вулиці. І в тому і в іншому випадку необхідно витримувати необхідний ухил каналізаційної труби. Коли так кажуть, мають на увазі, рекомендований санітарними нормами показник. Він залежить від діаметра використовуваних труб: чим менше перетин, тим більший нахил треба надати.
У таблиці вказано ухил каналізаційної труби, що забезпечить нормальну роботу системи. Якщо з якихось причин зробити необхідний кут нахилу не виходить (буває на ділянках зі складним рельєфом), можна кут ухилу зменшувати до зазначеної граничної норми. Шанс отримати проблеми зростає, але не сильно.
Що робити, якщо ухил виходить більше ніж потрібно
Іноді зробити необхідний ухил не виходить - різні бувають умови. В такому випадку є два варіанти вирішення:
Спосіб організації каналізації на ділянках з великим ухилом - перепадні колодязі
Перший варіант більш дешевий в пристрої, але він передбачає часті засмічення в трубах. Звичайно, при інтенсивному використанні каналізації (велика кількість води), проблем може і не бути, все може працювати без проблем. Але це - швидше виняток. До речі, при використанні пластикових труб ймовірність засмічень стає нижче - вони мають гладкі стінки, на яких опади утворюються рідко. Другий варіант - більш витратний трудомісткий, але він гарантує працездатність системи.
Як витримати необхідний ухил
Визначитися з кутом ухилу каналізації недостатньо. Його ще при прокладці треба витримати. Найзручніший варіант - наявність спеціального рівня з кутоміром. Якщо професійного обладнання немає, доведеться хитрувати.
Будівельний рівень з кутоміром
Є способи контролювати кут каналізаційної труби за допомогою звичайного рівня:
- Намалювавши на стіні лінію з бажаним ухилом, прикладаєте до неї будівельний рівень, робите на пластиці позначку в тому місці, де знаходиться край бульбашки. При виставленні труб в своєму розпорядженні їх так, щоб бульбашка виявився в потрібному положенні.
- Якщо взяти метровий рівень, можна з одного боку прикріпити підкладку необхідної ширини. На которткіх ділянках такий спосіб не працює, але протяжний трубопровід виставляти зручно.
Внутрішня каналізація
При прокладанні трубопроводу треба витримувати заданий ухил, не допустити прогинів і провисань. До речі, при укладанні відвідних труб від різних сантехнічних приладів потрібно витримувати різні ухили (дивіться фото нижче).
Ухил відвідних труб від різних сантехнічних приладів
При прокладанні внутрішнього трубопроводу можна накреслити необхідні ухили на стіні, по ним виставити труби. На рівень підлоги орієнтуватися не варто, краще відбити горизонтальну лінію. Простіше це зробити при наявності нівеліра, якщо його немає, можна користуватися бульбашковим рівнем. Після цього, вирахувавши необхідний перепад (описано вище), «задираєте» дальній кінець. Ще раз перевіряєте точність розрахунків і нанесених ліній. Після можна приступати до монтажу.
Приклад розводки внутрішньої каналізації
У ванних і туалетах зазвичай викладають необхідний рівень за допомогою густого піско-цементного розчину. Все одно потім труба відбувається - ставиться короб з гіпсокартону, на який потім наклеюється плитка. Більш сучасний варіант - укладати труби в штробу доступний не всім - в панельних будинках немає такої товщини стін. При прокладанні каналізаційних труб від кухні частіше користуються підставками і клинами. Після покладений з необхідним ухилом трубопровід фіксується до стін за допомогою спеціальних тримачів. Їх встановлюють з кроком не більше 40 см.
Порада! При монтажі розвертайте розтруби каналізаційних проти ходу потоку. Так менше ймовірність отримати підтікають стики.
зовнішня каналізація
Каналізація на ділянці укладається в траншеї. Прокладаючи трасу, намагайтеся її зробити якомога більш прямий. Будь-які повороти - потенційне місце освіти засмічення. Якщо без поворотів обійтися ніяк не вийде, поруч з ним встановіть трійник, виведіть трубу трохи вище рівня грунту і заглушите її герметичною кришкою. Це буде вірне рішення - зможете швидко і без проблем прочищати пробки.
При прокладанні зовнішньої каналізації копають траншею з рівним дном. Глибина траншеї - на 20 см більше необхідної - це місце під піщану подушку. При невеликій протяжності і малому перепаді дно можна так і залишити - рівним. Якщо перепад великий, доведеться формувати ухил. На цьому етапі дуже витримувати нахил немає необхідності - робите приблизно. Потім дно вирівнюють, прибирають всі камені, коріння, порівнюють ями, ущільнюють. Повинно бути рівне щільне підставу.
Основні моменти, які треба пам'ятати
На вирівняне дно насипають піску. Його треба сипати шарами по 5 см, розрівнювати за рівнем, ущільнювати (проливати великою кількістю води). Пошарово уклавши 4 шари, отримуємо подушку в 20 см. У пісок укладають труби, формуючи заданий ухил. Ухил можна перевіряти довгим будівельним рівнем (1,5-2 метра або більше). Якщо такого немає, можна до довгої рівній рейці (брусу) примотати посередині скотчем бульбашковий рівень. Так можна домогтися мінімальної похибки.
Після того як труба покладена і перевірений її ухил, її засипають піском. Він повинен закривати її практично на половину. Пісок акуратно вирівнюють і проливають. Після цього труба на 1/3 засипана щільним піском (можна щоб рівень був більше). Далі можна засипати грунтом.
