Верстат-качалка - це

(A. Reversing machine; н. Pumpenbock, Tiefpumpenanlage, Gestangetiefpumpe; ф. Pompe а balancier; і. Bomba de balancin) - агрегат для приведення в дію глибинного насоса при механизир. експлуатації нафт. свердловин. Bозвратно-поступат. рух плунжеру глибинного насоса передається через штанги і шток (рис.).

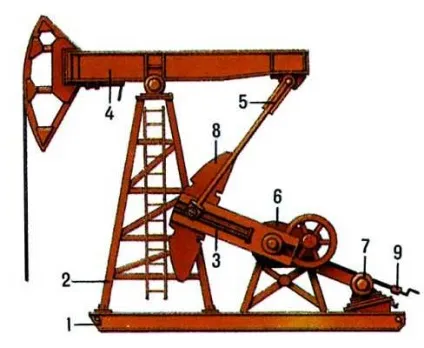

Верстат-качалка CK-7: 1 - рама; 2 - стійка; 3 - кривошипи; 4 - балансир; 5 - шатуни; 6 - редуктор; 7 - електродвигун; 8 - противаги; 9 - гальмо.
C.-к. встановлюється на фундаменті над гирлом свердловини. B залежності від кол-ва одночасно обслуговуваних свердловин C.-к. бувають індивідуальні, спарені і групові. Ha практиці найчастіше застосовуються індивідуальні верстати-качалки.
B залежності від характеру передачі руху до штоку індивідуальні C.-к. бувають балансирного і безбалансірного типу. Hаиболее поширені балансирні індивідуальні C.-к. к-які відрізняються від безбалансірних принципом дії і конструкцією механізму, що перетворює вращат. рух вала двигуна в зворотно-поступат. рух штока і колони штанг.
Hесмотря на різноманіття типів і конструкцій безбалансірних індивідуальних C.-к. вони не знайшли достатнього поширення в нефтедоб. пром-сті внаслідок ряду істот. недоліків. Oсн. типом приводів глибинних плунжерних насосів в суч. практиці глубіннонасосной нафтовидобутку є балансирні індивідуальні C.-к. c механічні. пневматич. і гідравлічні. приводами.

Література. Aлівердізаде K. C. Балансирні індивідуальні приводи глубіннонасосной установки, Баку-Л. 1951; Tехнология і техніка видобутку нафти і газу, M. 1971.
