Верстат для сітки рабиці своїми руками креслення, схеми, відео

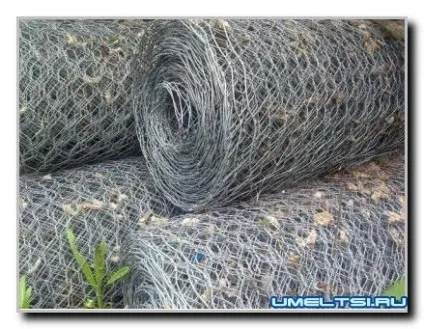

Залізна дротова сітка - дуже зручний будівельний матеріал для виробництва паркану навколо присадибної ділянки або городу. Вона і сприяє довго, і не затінює рослини, і поставити дане огорожу неважко. Є у сітки а також ще один плюс - її ймовірно створити власними руками, при тому підходящого розміру і в потрібній кількості. Була б дріт.

Технологія виготовлення сітки-Рибиці

Найкраще для забору підійде сталева оцинкована дріт діаметром 2,2. 3,0 мм. Але можна зробити сітку і зі сталевого дроту без покриття, і з м'якою мідної, і навіть з алюмінієвої, Потрібно лише враховувати, що в останніх двох випадках вона буде мати значно меншу міцність і з часом сильно витягуватися. Тому використовувати сітку з м'якого дроту краще тільки для вольєр і клітин для птахів, кроликів та іншої дрібної живності.

Для плетіння сітки я зробив спеціальний верстат (рис. 1).

Верстат для виготовлення сітки - рабиці

Основним елементом конструкції є гнучкий вузол, всередині якого за допомогою приводного валу вільно обертається плоский нож-оправлення. Для приводу використаний електродвигун з редуктором потужністю 0,55 кВт, Частота обертання валу на виході редуктора - 60 об / хв. Управління електродвигуном - ножною педаллю.

Гнучкий вузол універсальний. Він дозволяє плести сітку з будь-яким розміром осередків. Для цього необхідно виготовити (рис. 2) трубу з вузьким наскрізним спіральним пазом (вітаер), два притискних півкільця і ​​ніж-оправлення (див. Рис. 1).

Труба повинна бути обов'язково толстостенной. У моїй конструкції (рис. 3, а) вона має зовнішній діаметр 50 мм, внутрішній - 40 мм, крок спіралі - 80 мм. Спіральний паз прорізається на токарному верстаті. Але можна зробити його і на заточном, якщо встановити відрізний круг 14А50НСТЗ товщиною 3 мм, Такі абразивні круги використовуються в ручних машинках для різання металу. Спочатку потрібно з щільного паперу зробити шаблон (рис. 3,5), наклеїти його на заготовку-тру6у з зазором між витками 3 мм і за шаблоном прорізати відрізним кругом в заготівлі наскрізний спіральний паз.

Ніж-оправлення повинен по ширині відповідати внутрішньому діаметру труби зі спіральним пазом 40 мм. Решта розміри принципового значення не мають, вони будуть визначатися типом і розмірами використовуваних підшипникових опор і редуктора.

З'єднання приводного вала і редуктора зручно зробити за допомогою рознімної муфти, вільно надягати на квадратний хвостовик вала. При необхідності редуктор можна зняти, надіти на квадратний хвостовик вала приводний рукоятку і продовжити роботу з ручним приводом.

На рис. 4 показано рух дроту при плетінні сітки, В гнучкий вузол дріт надходить з випрямно-натягача. Натяг регулюється натискним гвинтом 5, який через пружину 6 притискає верхній ролик. Обидва ролика 7 на циліндричній поверхні мають кільцеві жолобки, в яких під час руху утримується дріт. Пластина 4 з отвором направляє дріт з Розмотувальний барабана 1 точно в жолобки роликів. Барабан 1 для розмотування бухти дроту зроблений з автомобільного колісного диска, розрізаного навпіл. Половинки диска вставляють всередину бухти і згвинчував болтами з гайками. Щоб бухта дроту не розсипалася, до бортів обох половинок диска приварені невеликі відрізки прутків. Ось барабана вільно обертається на козелка. При русі дріт необхідно безперервно змащувати будь-яким машинним маслом. Зробити це можна так, як показано на рис. 4, або за допомогою промасленого ганчір'я.

Як плести сітку рабицю своїми руками

Плетіння сітки відбувається наступним чином. Дріт необхідно заправити в натягач і загнути на її кінці гачок завдовжки, рівній приблизно половині ширини ножа-оправлення. Потім треба ввести гачок в спіральний паз і зачепити його за ребро ножа. При обертанні ножа-оправлення дріт навивается на оправлення, просуваючись по спіральному пазу, і виходить з гибочного вузла у вигляді хвилеподібної змійки. Довжина змійки - це ширина полотна сітки. Відповідну довжину повинен мати і стіл, на якому ведеться плетіння сітки. Хвилеподібну змійку заданої довжини необхідно обрізати у гибочного вузла кусачками, перекусивши прямолінійний відрізок хвилі приблизно навпіл.

Готову змійку потрібно зрушити від себе на ширину осередку і включити верстат для намотування наступної змійки. Нова змійка без додаткової допомоги вплітається (угвинчується) в попередню. І так далі.
Особливу увагу слід звернути на якість змійки. Хороша змійка повинна бути абсолютно рівною і лежати на столі, не закручуючись пропелером. Це залежить від пружності дроту, її натягу і кута закручування ножа-оправлення уздовж поздовжньої осі (рис. 5).

Щоб зігнути ніж-оправлення, не обов'язково розбирати гнучкий вузол. Для цього треба зробити два важеля із сталевої штаби з вирізами на кінцях, рівними товщині ножа.
Важелі надягають вирізами на нож-оправлення з двох сторін вітаера і закручують передній вільний кінець у напрямку обертання на кут 8. 10 градусів.
За допомогою такого верстата я виготовив 80 м сітки шириною 1,5 м з осередками 80x80 мм *. Для одного погонного метра сітки необхідно навити 25 хвилеподібних змійок. На одну змійку довжиною 1,5 м витрачається 2,3 м дроту. При діаметрі дроту 2,5 мм один метр сітки з осередками 80x80 мм завширшки 1,5 м важить 2,6 кг.

Схема руху дроту при плетінні сітки:
1 - бухта дроту на Розмотувальний барабані;
2 - гніт;
3 - банку з машинним маслом;
4 - напрямна пластина з отвором;
5 - натискний гвинт;
6 - пружина;
7 - ролики;
8 - гнучкий вузол;
9 - рулон готової сітки
