Вентиляція в сауні своїми руками - норми, пристрій і схема
Як всі роботи по монтажу вентиляції в сауні виконати своїми руками, причому технічно грамотно - тема цієї статті.
Норми і вимоги до схеми вентиляції в сауні
Запорука успіху - не тільки в осмисленому проведенні технологічних операцій на кожному етапі її монтажу. Майстру потрібно чітко уявляти, що повинне вийти у результаті, все він зможе виконати своїми руками, скільки знадобиться часу і в яку суму обійдеться пристрій вентиляційної системи.
Основні вимоги
- Постійний приплив повітря (свіжого) ззовні.
- Незмінність температури в приміщеннях, в тому числі високої - в парильні.
Норми і правила пристрою вентиляційної системи
- У сауні практично всі приміщення мають скромні габарити. Стосовно до кімнат з невеликими розмірами потрібно орієнтуватися на таку схему вентиляції. щоб вона забезпечувала оновлення повітря приблизно кожні чверть години, як мінімум. Для сауни це вважається граничною нормою.
- В процесі проектування і монтажу слід продумати і виключити всі ризики появи протягів або навпаки, зон з затхлим повітрям. [/ Box]

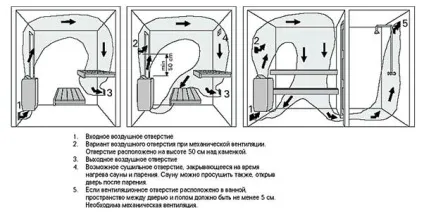

Типові схеми системи вентиляції
механічна

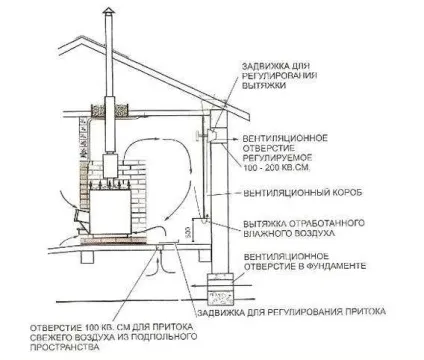

Вважається найефективнішою, але і дорогої. Знадобляться клапана, фільтри, дифузори, пристрій придушення шумів і ряд інших елементів схеми. Приклад показаний на малюнку:
природна
Для пристрою своїми руками - найлегший варіант вентиляції.
Але це стосується лише процесу монтажу, так як якісний повітрообмін може бути забезпечений лише при точних інженерних розрахунках. Крім того, недоліків у такої схеми досить багато. Наприклад, залежність від напрямку і сили вітру.
Припливно-витяжна
З точки зору «ефективність + кінцева вартість монтажу + своїми руками» - краще інженерне рішення.
З організацією вентиляції за такою схемою і розберемося докладніше.
Чи є сенс монтувати в кожному приміщенні вентиляцію по одній і тій же схемі? Якщо для парилки припливно-витяжна - оптимальний варіант, то для передбанника, кімнати відпочинку (з урахуванням витрат) цілком достатньо організувати природний повітрообмін.
Пристрій і принцип роботи схеми
припливні отвори
Стосовно до парної вони обов'язково повинні монтуватися в нижній частині стін і в районі печі. Чому? По-перше, холодне повітря, що надходить з вулиці, буде швидше нагріватися. По-друге, така особливість схеми виключає його попадання в зону, де людина приймає процедуру.
Якщо між покриттям підлоги і дверним полотном в процесі монтажу коробки залишити невеликий зазор (близько 50 мм), це додатково підвищить ефективність повітрообміну між приміщеннями.
Приймальне отвір каналу виведення повітря, незалежно від обраної схеми, завжди влаштовується строго навпроти припливного, тобто, на протилежній стіні кімнати. Залежно від її специфіки таких «приймачів» може бути два (в парильні - обов'язково). Перший - не менше ніж в 100 см від рівня підлогового покриття, другий - для видалення повітря з сауни назовні - під стелею. Обидва з'єднуються за допомогою короба. Щоб виключити вплив троянди вітрів і висоти фанової труби, в витяжку слід вмонтувати вентилятор.
Особливість схеми в тому, що в обох каналах - притоки і відведення - необхідно встановити регульовані заслонки. Вони називаються ще затворами, шиберами. Саме за допомогою таких пристроїв забезпечується підтримання потрібного мікроклімату в будь-якому з приміщень.
Поява конденсату на поверхнях, затхлого повітря в кімнатах - явні ознаки неправильного монтажу або збоїв у функціонуванні системи.

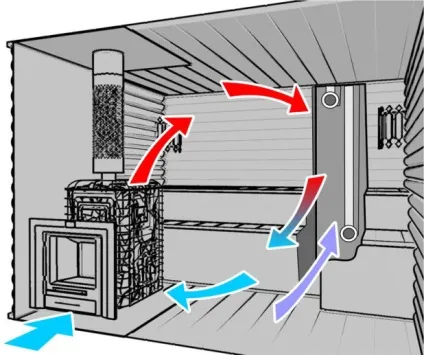

Як працює схема вентиляції в парильні
провітрювання
Всі засувки і двері повністю відкриті, включений вентилятор. Досить 5 - 10 хвилин, і в сауні повітря повністю оновлений.
Двері і заслінки витяжної каналу закриваються, а припливне канал залишається відкритим. Цим досягається швидкий прогрів приміщення до необхідної температури при мінімумі витрат палива для печі.
Ухвалення процедур в сауні
Заслінка витяжки відкривається, але тільки на нижньому отворі. Що це дає? Починається циркуляція потоків, при цьому нагріте повітря так і залишається в районі стелі. Отже, температура в парній підтримується незмінною. І при цьому не припиняється оновлення повітря. Як результат роботи схеми - найбільш сприятливий мікроклімат при значній економії палива, тобто повне виконання вимог пункту 1.1.
Поширені помилки при влаштуванні вентиляції своїми руками
Описана вище схема - найзручніша для виконання своїми руками, а її дієвість в сауні підтверджена практикою. Шановний Новомосковсктель може не сумніватися, що при обліку всіх особливостей її пристрою вона буде працювати ефективно. Удачі вам в конструюванні.
