Вентиляція в фарбувальній камері своїми руками - розрахунок і способи влаштування

Фарбувальна камера - спеціально обладнане приміщення, призначене для фарбування металевих виробів, автомобілів. Фарбування - складний технологічний процес, і для отримання якісного покриття виробів бокс проектується з урахуванням важливих параметрів. Одним з основних показників, що забезпечують нормальне функціонування всієї системи, є вентиляція в фарбувальній камері.

Основною проблемою фарбувальних камер є виділення великої кількості небезпечних для організму людини і навколишнього середовища парів розчинників і фарбувального туману. Тому організація правильної вентиляції робочого простору приміщення - найважливіше завдання, що вимагає проведення точних розрахунків. Вентиляція повинна бути припливно-витяжної загальнообмінної, а в нижній частині камери, т. Е. В підлозі, необхідно встановити витяжку з елементами, що фільтрують.

Часто нижня витяжка являє собою втоплений підлогу з гратчастим підставою, встановленим на 10-15 сантиметрів вище підлоги. Між підлогою і гратами в цій конструкції розташовані вентиляційні витяжні сопла з фільтрами.

Принцип роботи фарбувальної камери

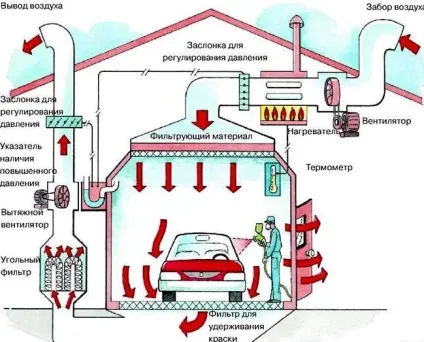

Рух повітряного потоку в камері

З точки зору вентиляції фарбувальна камера є складною системою. Для рівномірного нанесення фарби на вироби, відсутності розлучень і попередження інших дефектів фарбування в боксі повинні бути створені правильно розраховані потоки повітря. Тому вентиляція і фільтрація викиду фарби - важливі елементи кожної фарбувальної камери.

Їх використання забезпечує очистку нагнітається ззовні повітря і повітря в робочому приміщенні, а також осадження і висновок назовні фарбувального туману. Принцип роботи фарбувальної камери в режимі фарбування полягає в одночасному виконанні певних дій:

• Подача в робоче приміщення повітря при температурі до 30 градусів;
• Забір відпрацьованого повітря з робочого приміщення і чистого повітря з вулиці;
• Викид відпрацьованого і очищеного повітря з камери.

Вступник зовні повітря очищається від пилу, проходячи через пилезадержівающіе фільтри, а відсмоктуване з камери відпрацьоване повітря перед викидом назовні очищається від частинок фарби і парів розчинників, для чого використовуються краскозадержівающіе фільтри. При цьому кратність повітрообміну в фарбувальному боксі, т. Е. Ставлення видаляється або подається в приміщення повітря за одну годину до внутрішнього об'єму робочого приміщення, може доходити до 130-200 разів на годину.

Виходить, що повітря в робочому просторі може циркулювати, викидатися або подаватися прямотоком.

Види систем вентиляції

Вентиляція в фарбувальній камері може бути одномоторний, двомоторної і припливно-витяжної. Крім того, існують приміщення з проходять повітряним потоком, з підвищеним тиском і з розрідженням.

Методи облаштування вентиляції в фарбувальній камері

У одномоторних камерах повітря надходить в приміщення зверху, в робочому приміщенні створюється тиск і барвистий туман опускається вниз і виводиться назовні через спеціально призначені для цього отвори в підлозі. У двомоторних камерах повітря надходить в верхній частині. Додатково в них встановлена ​​й нижня мотор, яка відсмоктує повітря з робочого приміщення на вулицю.

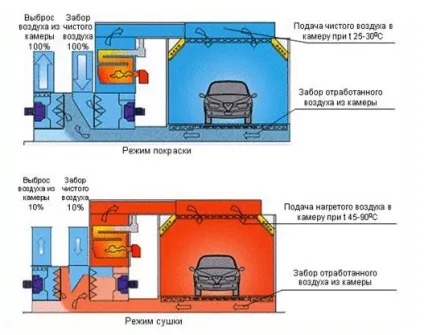

У таких боксах вентиляція ефективніша, але з економічної точки зору використання двомоторної камери не завжди доцільно. Наприклад, при невеликих обсягах фарбувальних робіт, малих потоках машин часто вигідніше може бути установка одномоторний камери. Припливно-витяжна система вентиляції фарбувальної камери працює в трьох основних режимах:

1. Режим активної циркуляції повітря з безперервною фільтрацією, очищенням його від пилу перед початком роботи
2. Режим забору повітря зовні з подальшою його фільтрацією, нагріванням до 30 градусів, подачею в робочий простір і виведенням назовні без фільтрації через отвори в підлозі (т. Е. Режим, що підтримує постійну температуру в камері під час роботи)
3. Режим закачування відфільтрованого і нагрітого до 60 градусів повітря з камери (т. Е. Сушка виробів після фарбування)

Припливно-витяжна вентиляція розраховується таким чином, щоб в робочому приміщенні не з'являлися «мертві зони», в яких не забезпечена достатня циркуляція повітря, і після розпилення фарби її дрібнодисперсний пил не виводиться назовні, а зависає в повітрі.

Найбільш поширені камери з підвищеним тиском, в яких працює два вентилятора - нагнітає і висмоктує. При цьому продуктивність нагнітає - більше, і утворюється в результаті різниці продуктивності вентиляторів надлишок повітря створює в камері підвищений тиск. Зовнішня пил в робочий простір потрапити не може внаслідок того, що вона витісняється повітрям.

У камерах з проходять потоком повітря встановлено два вентилятори з однаковою продуктивністю, в результаті чого тиск зовні одно внутрішньому тиску в робочому приміщенні. На відміну від боксу з підвищеним тиском, така камера повинна бути максимально герметизированной щоб уникнути попадання пилу всередину. А в приміщеннях з розрідженням є два вентилятора з різною продуктивністю: висмоктує повітря з камери вентилятор має велику продуктивність.

Розрахунок системи вентиляції

Для правильного функціонування і безпечної роботи важливо зробити правильний розрахунок вентиляції всередині приміщення, де проводиться фарбування. Це допоможе ефективно вирішити питання скупчення фарбувальної пилу і отруйних парів в приміщенні, безпеки оператора камери, а також забезпечить високу якість фарбування автомобіля. Крім того, правильний розрахунок вентиляції необхідний і з точки зору запобігання виникненню пожеж і навіть вибуху.

Розрахунок ускладнюється тим, що витрата повітря для фарбування виробів залежить від їх розмірів. Наприклад, для фарбування невеликих виробів кратність повітрообміну повинна складати приблизно 5 разів на годину, а для фарбування автомобіля вже необхідна велика кратність повітрообміну - до 100 і більше разів на годину, але не менше 40. Виходить, що для великих фарбувальних камер забарвлення невеликих виробiв не вигідна з економічної точки зору.

У той же час велика кратність повітрообміну необхідна для збереження здоров'я маляра, так як при цьому в приміщенні встановлюється оптимальна циркуляція повітря, і шкідливі домішки в робочому просторі не накопичуються. Тому в сучасних камерах часто робочі процеси автоматизовані, і шкода для здоров'я операторів виключений.

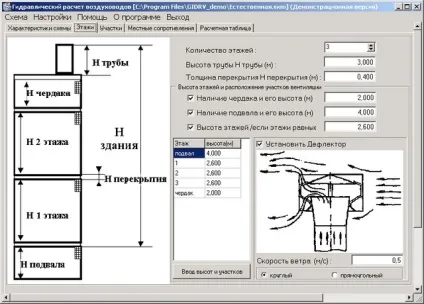

Схема вентиляції фарбувальної камери будь-якого типу практично однакова і полягає в основних режимах повітрообміну в робочому приміщенні - подача повітря в камеру, викид його назовні і рециркуляція. Обмін повітря завжди здійснюється із застосуванням двох вентиляторів певної потужності. Розрахунок системи вентиляції полягає в правильному підборі параметрів вентиляторів відповідно до необхідного повітрообміном в приміщенні.

Розрахунок повітрообміну і продуктивності вентиляторів

В середньому, стандартна фарбувальна камера характеризується продуктивністю повітрообміну, що дорівнює приблизно 20 тисячам кубічних метрів на годину. Така продуктивність одночасно гарантує виконання двох найважливіших умов:

1. Висока якість фарбування виробів
2. Безпечні умови для роботи людини

Як вже говорилося, вентилятор для приміщення забарвлення необхідний не один, а два - припливного і витяжного типів. Для кожного з них необхідно знати продуктивність і тиск. Падіння тиску припливного вентилятора розраховується відповідно до площі стельового фільтра, а тиск падіння витяжного вентилятора - відповідно до площі підлогового фільтра.

Необхідну для нормальної роботи всієї системи продуктивність вентиляторів вибирати необхідно за графіками залежності тиску від величини продуктивності повітрообміну в робочому приміщенні камери. Зазвичай такі графіки надають виробники вентиляторів.

Пол фарбувальної камери - важливий елемент вентиляції

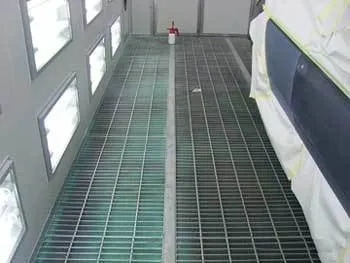

Пол фарбувального відсіку також є одним з елементів її системи вентиляції. Для видалення відпрацьованого повітря в підлозі роблять траншеї, які потім закриваються металевими решітками.

У траншеї встановлюють витяжний вентилятор і фільтри для очищення повітря. Також можна замість траншей виконати підняття статі на 15-20 сантиметрів. Для цього можна використовувати готовий Ріфлі-дірчастий підлогу із сталевих листів. У утворилося в результаті підняття статі простір встановлюють витяжний вентилятор і фільтри для очищення відпрацьованого повітря від парів розчинника і дрібних частинок фарби.

Витяжні отвори повинні бути розташовані так, щоб в приміщенні не утворювалися «мертві зони». Крім цього, важливо забезпечити швидкий і простий доступ до підлогових фільтрів для їх своєчасної заміни.

Вентиляційна система своїми руками

При самостійному спорудженні фарбувального боксу установку основних елементів вентиляційної системи починають після того, як в приміщенні правильно обшиті стіни і встановлені освітлювальні елементи. Стіни зазвичай обшиваються пластиковою вагонкою, металевими листами. В якості освітлювальних приладів рекомендується використовувати світлодіодні або люмінесцентні лампи. Потік світла при цьому повинен бути не менше шестисот люмен. Після цього в підлогу гаража встановлюють витяжку, виготовлену на основі вентиляторів. А за допомогою декількох тенів під стелею встановлюють повітрозабір з тепловою гарматою.

Повітря за допомогою повітропроводів розлучається з теплової гармати по периметру робочого приміщення до центру. Теплова гармата є вентилятор, який проганяє повітря через розігріті спіралі. При самостійному виготовленні теплової гармати замість спіралі можна використовувати ніхромовий дріт. Можна спорудити теплову гармату і іншим способом. Він полягає в проведенні гофри від вентиляторів.

Тенів необхідно встановити шість або вісім. Це електронагрівальні прилади, виконані у вигляді металевих трубок, які заповнені електричним теплопроводящим ізолятором. У центрі трубки вставлена ​​струмопровідна нитка у вигляді ніхромового дроту. Ця нитка має певне електричний опір і необхідна для передачі необхідної питомої потужності на поверхню тена. Можна також використовувати замість тена теплогенератор, який працює на солярці.

Однак тени вважаються більш безпечними, тому переважно все-таки встановлювати саме їх. Так здійснюється достатній повітрообмін в фарбувальному боксі, виготовленому самостійно.

Безпека вентиляційної системи

Точний розрахунок і розробка ефективної схеми установки елементів вентиляції необхідні не тільки для отримання відмінної якості фарбування автомобіля і інших виробів, а й для забезпечення безпечної роботи операторів камери. Безпека вентиляційної системи фарбувального боксу можна забезпечити трьома способами:

1. Установка зворотних вибухозахищених клапанів на повітроводах;
2. Облік виду домішок, що виділяються в процесі роботи;
3. Встановлення додаткових місцевих витяжних пристроїв в певних місцях.

Так, якщо в результаті роботи виділяються домішки, пари яких легше повітря, то вентиляція проектується так, щоб одна третина повітря виводилася з нижньої камери, іншої повітря - з верхньої. Зворотний порядок повітрообміну необхідний в тому випадку, коли пари домішок важчий за повітря і, відповідно, їх більшу кількість осідає внизу.

Вибухобезпечні місцеві витяжки можуть знадобитися в таких місцях, де розташовані установки струминного забарвлення, фарбувальні столи і стенди, фарбувальні ванни. Розрахунок вентиляційної системи фарбувальної камери - відповідальна і непроста задача, від грамотного виконання якої залежить нормальне функціонування самої системи, а також збереження здоров'я людей.
