Ведений диск і маточина муфти компресора кондиціонера шевроле лачетті chevrole lachetti (деу дженра)
j-33027 Пристосування для утримання маточини муфти
j-34992 Пристосування для утримання компресора
збільшити позначення

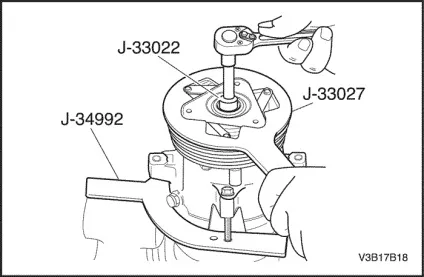

- Зняти компресор. Див. "Компресор" в цьому розділі.
- Встановити пристосування для утримання компресора j-34992 на компресор і закріпити пристосування для утримання компресора в верстачной лещатах.
- За допомогою пристосування для утримання маточини муфти j-33027 утримувати від провертання ведений диск і маточину муфти в зборі.
- Відкрутити гайку вала за допомогою насадки для гайки вала j-33022.
збільшити позначення

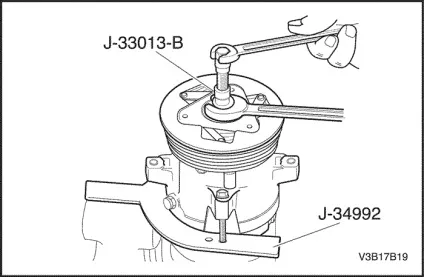

- Вкрутити в маточину пристосування для знімання та встановлення маточини і веденого диска j-33013-b. Утримувати корпус знімача ключем і повертати центральний гвинт в корпусі знімача, щоб зняти ведений диск і маточину муфти в зборі.
- Вийняти шпонку маточини муфти. Зберегти шпонку для збірки.
збільшити позначення

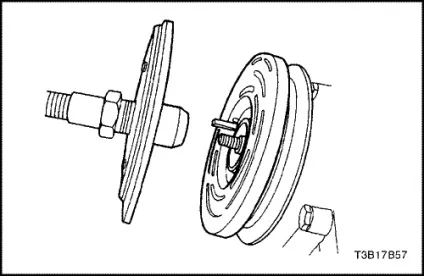

- Встановити шпонку маточини муфти в шпонковий паз маточини. Залишити шпонку виступати приблизно на 3,2 мм (1/8 дюйма) з паза. Шпонка маточини має злегка вигнуту форму для посадки з натягом в шпонкових паза маточини.
- Перед установкою веденого диска і маточини муфти в зборі переконатися в чистоті фрикційної поверхні веденого диска муфти і ротора шківа.
Примітка: Чи не докладати надмірних зусиль і не стукати по маточини або валу муфти. Це може призвести до внутрішнього пошкодження компресора.
Поєднати шпонку маточини муфти зі шпонковим пазом вала. Встановити ведений диск і маточину муфти в зборі на вал компресора.
збільшити позначення
Відкрутити центральний болт пристосування для знімання та встановлення маточини і веденого диска муфти j-33013-b і розгорнути напрямок корпусу на центральному болті. Корпус пристосування для знімання та встановлення маточини і веденого диска в зборі j-33013-b повинен бути зміщений назад досить для того, щоб центральний болт можна було закрутити в торець вала компресора.
Примітка: Якщо центральний болт повністю закручений торець вала компресора або корпус пристосування для знімання / установки маточини і веденого диска в зборі j-33013-b утримується, а центральний болт обертається, шпонка буде вдаватися і може поламати ведений диск і маточину муфти в зборі.
Встановити на ведений диск муфти пристосування для знімання та встановлення маточини і веденого диска j-33013-b і підшипник. Вкрутити центральний болт в вал компресора.
Утримувати центральний болт ключем. Затягнути шестигранную частина корпусу пристосування для знімання та встановлення маточини і веденого диска муфти j-33013-b, щоб запресувати маточину на вал. Затягнути корпус на кілька оборотів.
Зняти пристосування для знімання та встановлення маточини і веденого диска муфти j-33013-b і переконатися в тому, що шпонка маточини муфти знаходиться на місці в шпонкових паза, перш ніж встановлювати ведений диск і маточину муфти в зборі в остаточне положення. Зазор між фрикційними поверхнями веденого диска муфти і ротором шківа муфти повинен становити 0,38-0,64 мм (0,015-0,025 дюйма).
збільшити позначення
Зняти пристосування для знімання та встановлення маточини і веденого диска j-33013-b. Переконатися в правильності розташування шпонки маточини муфти. Вона повинна розташовуватися врівень або злегка виступати над маточиною муфти.
Закрутити гайку вала. Утримувати ведений диск і маточину муфти в зборі з допомогою пристосування для утримання маточини муфти j-33027. За допомогою насадки для гайки вала j-33022 затягнути гайку до буртика вала компресора.
Затягнути кріпильну гайку веденого диска і маточини муфти в зборі з моментом 17 Н • м (13 фунт-фут).
Вирощують ротор шківа рукою, щоб переконатися в тому, що шків не тре про ведений диск муфти.
Зняти компресор з верстачной лещат і зняти з компресора пристосування для утримання компресора j-34992.
Встановити компресор. Див. "Компресор" в цьому розділі.
