Паливний фільтр тонкого очищення ВАЗ 2112

Призначення і типи

Важливим елементом паливної системи авто є фільтр. Його призначення - очищення бензину під час його проходження з бака до циліндрів двигуна.
Згодом він засмічується і вам буде потрібно виконати заміну фільтру.
Отже:

Вона виконується за п'ятнадцять хвилин простим способом
Вимагає мінімальну кількість інструментів (впорається людина, що бачить цей фільтр вперше) і трохи старанності
Купити паливний фільтр на ВАЗ 2112 моделі можна без проблем в будь-якому магазині автомобільних запчастин

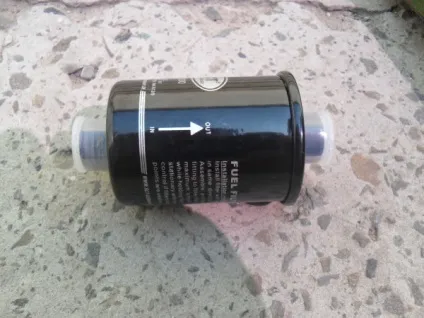

Зовні він виглядає як невеликий бочонок з кріпленнями з боків (Фото вгорі).

Існують два типи паливних фільтрів з двома варіантами їх приєднання.
Приєднання здійснюється за допомогою:

Або нарізного сполучення (коли в фільтр вставляються трубки і прикручуються штуцерами) як на ВАЗ 2112
Або за допомогою спеціальних дротяних стопорних сережок (вони витягуються назовні, потім з'являється можливість зняти паливні шланги і встановити новий паливний фільтр, сережки, після приєднання шлангів, повертаємо на місце) як на ваз 21124

Розташування і правильна установка

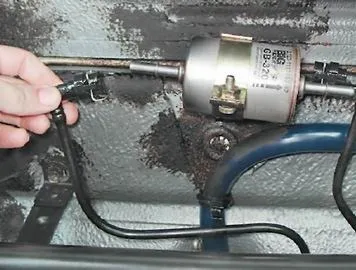

Місцезнаходження фільтруючого елемента - між задніми колесами автомобіля і недалеко від балки.
Для того, щоб правильно підключити фільтр, на одному боці його намальована стрілочка і позначена з двох сторін вхід - «in» і вихід - «out» (Фото вгорі). Вона вказує напрямок, в якому бензин тече від бака безпосередньо до циліндрів двигуна.
Якщо переплутати напрямок, фільтр не буде працювати належним чином і швидко вийде з ладу. Ціна питання - величезний ризик стихнути посеред дороги, далеко від станції техобслуговування.

Інструменти

Приготуйте так само:

Невеликий тазик (плоску ємність), щоб злити паливо, яке буде залишатися в трубках
Новий фільтр, на заміну

варіант перший

Попередження: У процесі роботи двигуна і після його зупинки в паливній системі залишається тиск 284-325 кПа (що становить 2,9-3,3 кг / см2), тому перед виконанням робіт, які пов'язані з тим, як виймати паливних трубок або шлангів, вам необхідно знизити тиск бензину в паливній системі.

Зняття і заміна паливного фільтра на ваз 2112 з нарізним сполученням виконується в такому порядку:

Заганяємо машину на яму або естакаду
Загальмовує (фіксуємо) автомобіль за допомогою «ручника» (стоянкового гальма) і включаємо нейтральну передачу
Знімаємо подушку з заднього сидіння
Відкручуємо два гвинти, що кріплять кришку люка, розташованого над паливним баком і знімаємо її
Від'єднуємо колодку з проводками бензонасоса ВАЗ від основного джгута проводів, віджавши при цьому, пластмасову засувку
Запускаємо двигун і даємо йому попрацювати до повної зупинки через вироблення бензину в паливній системі
Потім запускаємо стартер приблизно на три секунди
Після цієї процедури можна спокійно розбирати паливну систему і знімати фільтр

Увага: Після закінчення робіт не забудьте назад підключити колодку з проводками паливного насоса до основного джгута проводів

Тепер можна спокійно знімати фільтр, не побоюючись при цьому облитися бензином з ніг до голови:

Тепер відключаємо акумулятор автомобіля
Це ми робимо, щоб виключити випадкового включення паливного насоса, і щоб уникнути загоряння палива від випадкової іскри
Старий елемент на момент заміни вже має непридатний вигляд і його однозначно слід видалити

Фільтр палива ваз 2112 з нарізним сполученням

Його кріплення вже давно засохли, тому відразу ж для полегшення їх відкручування використовуємо WD-40 (рідкий ключ)
Потім, давши трохи откіснуть, утримуємо ключем на «19» сам фільтр, а ключем на «17» відкручуємо штуцер, і поступово стравлюють бензин в підготовлену заздалегідь ємність
Після цього переходимо до зняття болта, що кріпить корпус фільтра
Тепер фільтр повністю відкручені, його можна зняти
Потім встановлюємо новий, і виконуємо його кріплення в зворотному порядку
Підключаємо акумулятор і заводимо машину
Перевіряємо герметичність наших з'єднань, підтягуємо при необхідності

На цьому заміна паливного фільтра 2112 ВАЗ з різьбовими кріпленнями завершена.

варіант другий

Заміна паливного фільтра на ваз 21124 з фіксаторами у вигляді дротяних сережок виконується в такій послідовності:

Скидаємо тиск у топливопроводе, як в попередній статті
відключаємо акумулятор

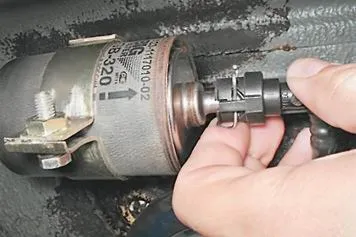

Натискаємо пальцями на пружинний фіксатор (сережку)

Натискаємо пальцями на фіксатор

Потім, утримуючи фіксатор в такому положенні, знімаємо весь з'єднувальний наконечник паливної трубки з вихідного патрубка бензинового фільтра.

Попередження: Обов'язково підставте під наконечники підготовлену заздалегідь ємність для стікає бензину

Аналогічно знімається з'єднувальний наконечник з вхідного патрубка паливної трубки фільтра

Аналогічно знімаємо наконечник з другої трубки

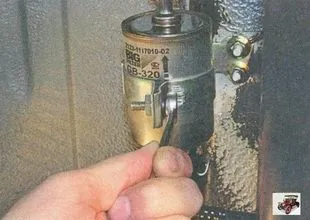

За допомогою ключика на «10» відкручуємо стягнутий болт хомута, що кріпить паливний фільтр

Ключиком на «10» викручуємо стягнутий болт хомута, що кріпить фільтр

Виймаємо наш фільтр з хомута
Потім встановлюємо новий в зворотному порядку

Попередження: Обов'язково зверніть увагу на нанесену на корпус стрілку, що вказує напрямок руху палива. На Жигулях з двигунами 2111 - 2112 вона повинна бути спрямована безпосередньо до лівого, а на машинах з двигунами 21114 -21124 - вже до правого борту.

Попередження: Після завершення установки фільтра палива обов'язково перевіряйте при запущеному двигуні відсутність течі бензину в з'єднаннях фільтра палива з паливними трубками, при необхідності повторюйте процедуру підключення трубок до їх повної і надійної фіксації. Якщо це не усунуло витоку із з'єднань, міняйте гумові кільця ущільнювачів на наконечниках паливних трубок.
Важливо відзначити, що самі наконечники трубок досить крихкі і іноді ламаються при спробі вилучення кілець ущільнювачів з них. Тому рекомендується для усунення течі палива повністю замінювати паливні шланги

Бережімо природу і екологію

Замінюючи паливний фільтр, зверніть особливу увагу на неприпустимість потрапляння бензину на грунт, рослини або в воду. Бензин це отрута!
Тому потрапити йому в грунт або водойми негативно позначається на життєдіяльності людини, симбіозі суміжних нам різновидів рослин і комах, а так же тварин.
