Вантажопідйомні механізми своїми руками

Багато з нас мріють побудувати будинок самостійно. Закупити матеріали, викопати фундамент і почати будувати - не проблема. Але коли справа доходить до даху або другого поверху, - як піднімати важкі матеріали без сторонньої допомоги? Замовляти вантажопідйомний кран - коштує грошей. І, можливо, його замовлення на пару днів обійдеться дорожче самої споруди. Але в разі, якщо лист шиферу ви підняти зможете, то плиту навіть з кимось буде підняти неможливо.

Представляємо до вашої уваги принцип самостійного монтажу деяких вантажопідйомних механізмів. Існує два види вантажопідйомників: для застосування на вулиці і в приміщенні. Вантажопідйомники для застосування на вулиці називають підйомними кранами, а в приміщенні цю роль виконує ліфт. Як самостійно зробити перший і другий механізми.

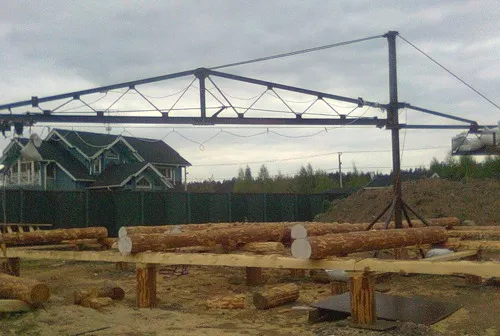

Вантажопідйомний механізм (підйомний кран).

Конструкція саморобного вантажопідйомного механізму допоможе вам, без особливих зусиль, закласти фундамент, підняти тяжкості і інше. З чого складається кран? У горизонтальному положенні закріплена балка-стріла, по якій рухається кранова візок. З сталевих труб встановлені вертикальні опорні стояки, до яких прикріплені горизонтальні балки. Кран легко розбирається, що не доставляє проблем з його пересуванням.

Стійки зроблені з труб діаметром 14 см. Завдяки телескопічним входять в них трубах, - висоту можна збільшити до трьох метрів. Щоб механізм не провалювався в грунт - приварити до підніжжя куточки або квадратні залізні пластини.

Горизонтальну балку варто приварити до верхньої частини опор. До неї знизу кріпиться двотаврова балка довжиною в 3000 мм. По ній буде рухатися кранова візок.

Другу пару опор для напрямних складають дві вертикальні труби, які з обох кінців з'єднуються. До них приварені ще дві опори, які пов'язані прямокутної рамою. Таким чином, ви уникнете перекидання крана.

Візок і гак рухаються за допомогою троса. У цей момент головне правильно його встановити. Один кінець троса закріплюється на візку, потім протягніть його через блок до барабану, де зробіть п'ять витків. Для завершення знову пропустіть трос через блоки біля основи, а потім у кінця стріли. Закріпіть на кранової візку. Так, за допомогою троса, ви зможете переміщати візок ручною лебідкою.

Трос, який буде піднімати гак, закріпіть одним кінцем на лебідці. Потім пропустіть його через блок підстави, стріли і крановую візок. Разом з підвішеним блоком трос опуститься вниз і утворює петлю. Через блок кранового візка закріпіть трос на кінці стріли. Таким чином кран матиме підйомні і рухливі властивості. Так само Вам можуть знадобитися стропи. Ціна строп невелика, тому використовувати краще якісні.

Вантажопідйомний механізм (ліфт).

Збірка ліфта починається з закупівлі матеріалів: електролебёдку або тельфер (для підйому вантажу), арматури або швелера (для платформи), зварювання, металеві кути і листи, прогумовані колеса.

В першу чергу змонтувати платформу. Для цього потрібно металевий лист приварити до шківа, а до них колеса. З куточків зваріть напрямні і прикріпіть під кутом 60 градусів, щодо п оверхностей. У найвищій точці механізму приваріть балку. Шків приваріть між стінами або вмонтуйте в бетон. Щодо статі балка повинна бути розміщена строго паралельно. Спочатку закріпіть на балку лебідку або тельфер, а потім платформу. На платформу можна встановити куточки і обшити ДСП. Так ви отримаєте кабінку, яка гарантуватиме безпеку вашого вантажу. Такий вантажопідйомний механізм витримає 200 кг ваги і буде вашим помічником завжди.
