Валкодера - з мишки

Важко уявити собі сучасний трансивер без синтезатора частоти. Велика кількість публікацій присвячено створенню в домашніх умовах синтезаторів на будь-який смак від найпростіших однопетльовою, до модних зараз схем на DDS. Незмінним атрибутом будь-якого синтезатора є валкодера. Пропонована конструкція валкодера може бути повторена протягом години будь-яким радіоаматором мають мінімальні навички слюсарних робіт. Цей малогабаритний валкодера відрізняється високою надійністю і якістю роботи.

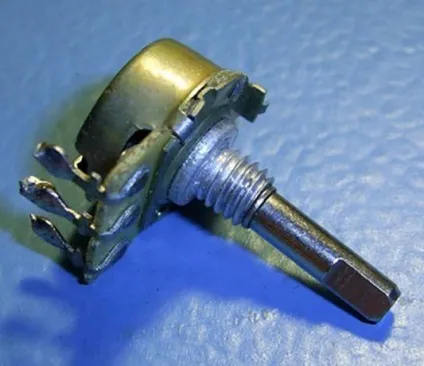

В якості основи конструкції використовується малогабаритний змінний резистор СП3-4аМ

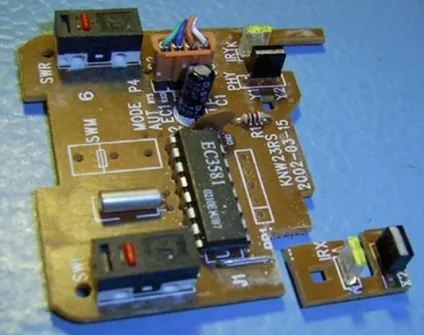

Оптопара для валкодера видобувається з комп'ютерної мишки з кулькою, благо їх зараз масово викидають через появу нового типу оптичних мишей. У комп'ютерному магазині мишку старого зразка можна придбати за 25-30 руб. Для валкодера потрібно диск з прорізами і оптопара. У мишці є 2 оптопари і 2 диска (разом 2 валкодера). Оптопара акуратно відпилюється лобзиком як показано на малюнку.

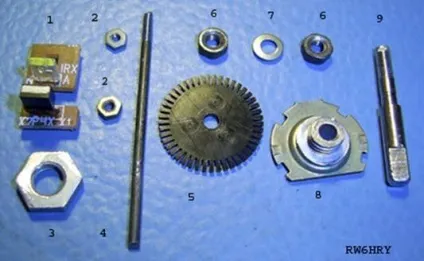

З змінного резистора видобувається вісь 9, втулка 8 і гайка 3.

Додатково будуть потрібні наступні деталі - 2 гайки М2 (2), 2 гайки М3 (6), 2 шайби 3мм (7), шматок сталевого дроту (4) діаметром 2 мм, довжиною 40мм. На одному кінці дроту нарізається різьба М2 на довжину 7 мм.

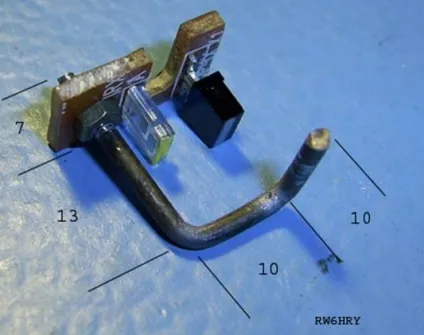

Потім дріт формується відповідно до малюнка для отримання скоби кріплення оптопари. Всі розміри дані в мм. Різьбова частина втулки 8 кілька коротшає. Для цього на неї одягається шайба, товщиною, рівній товщині майбутньої передньої панелі, на якій буде укріплений валкодера, нагвинчується гайка 3. Вся виступає частина різьблення акуратно сточується напилком. Це робиться для того, щоб збільшити довжину різьбової частини осі.

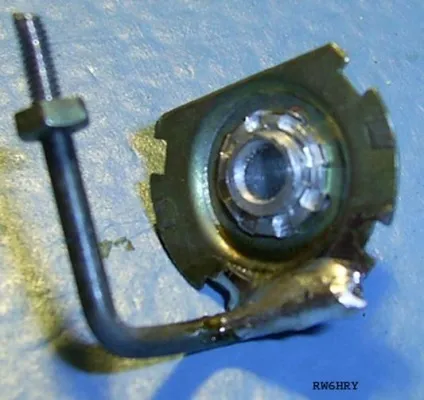

Далі сформована скоба припаивается до втулки як показано на малюнку. На задній частині осі 9 змінного резистора нарізається різьба М3 на довжину 7 мм. Диск з прорізами 5 готується наступним чином. Коротка частина осі диска видаляється гострим скальпелем. Довга частина осі затискається в лещата. Точно по центру, попередньо наміченим гострим шилом, просверливается отвір спочатку свердлом 1мм, потім 2.9мм. Потім також скальпелем видаляється частина, що залишилася осі диска.

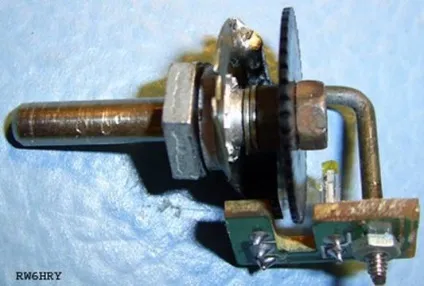

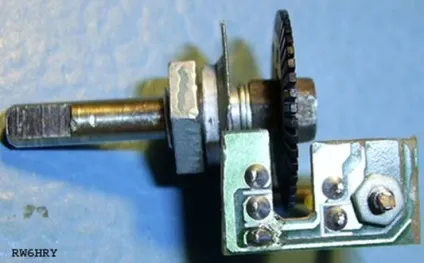

Далі вся конструкція збирається як показано на малюнку. Цифри позначають номери деталей. Під втулку 8 вставляється вісь 9, одягаються шайби 7, нагвинчується гайка 6 до положення, коли вісь вільно обертається при відсутності люфту, одягається диск 5, весь пакет затискається гайкою 6. Останній штрих - на скобі 4 закріплюється оптопара за допомогою гайок 2. Перед складанням , вісь бажано трохи змастити маслом.

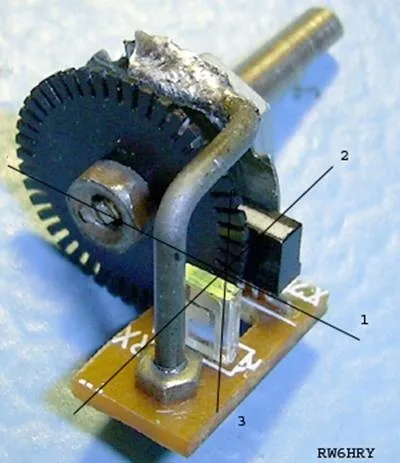

На цьому малюнку показано, як саме повинна розташовуватися оптопара щодо диска з прорізами. Для правильної роботи валкодера потрібно поєднати 3 уявних лінії - оптичну вісь оптопари (2), центральну лінію диска з прорізами (1) і вертикальну вісь світлодіода і фотодіода (3). Оптична вісь оптопари проходить через маленький виступ на передній частині корпусу світлодіода. Диск при обертанні повинен перетинати точку перетину уявних ліній середньою частиною своїх виступів і розпилів. Для точної установки положення оптопари, зібраний валкодера закріплюється за гайку 3, навінченной на втулку 8 в лещатах. Притримуючи однією рукою оптопару, потрібно злегка розплавити припій, що утримує скобу 4, виставити потрібне положення оптопари, остудити припій.
